LM741中文資料，CA741C，CA741

作者：佚名文章來源：本站原創點擊數：更新時間：2017-6-14

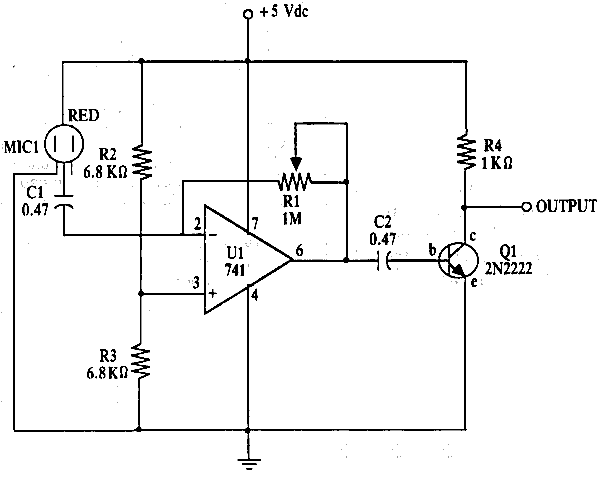

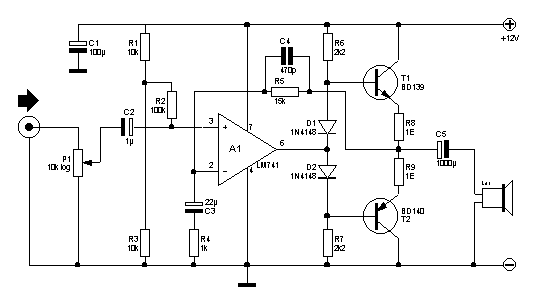

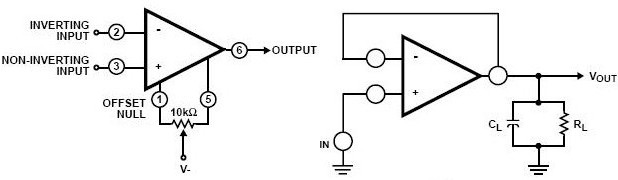

CA1458，CA1558（雙運放）;CA741C，CA741，LM741（單運放）是高增益運算放大器，用于軍事，工業和商業應用.這類單片硅集成電路器件提供輸出短路保護和閉鎖自由運作。這些類型還具有廣泛的共同模式，差模信號范圍和低失調電壓調零能力與使用適當的電位。10kΩ電位器是用于抵消調零類型CA741C，CA741（見圖4 ）
類型CA1458，CA1558沒有具體的終端抵消調零。每一類運放包括一個差分輸入放大器有效驅動增益和發射極跟隨互補輸出。
技術數據類型與相應的臺灣CA品牌同類型。

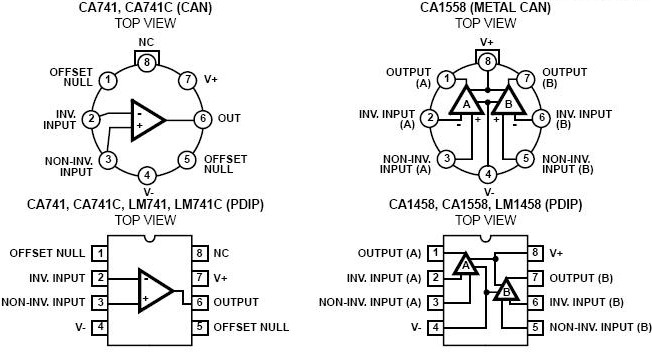

圖1 CA741C，CA741，LM741封裝管腳圖圖2 CA1458，CA1558 ，LM1458封裝引腳功能圖

上圖為金屬罐形封裝下圖為DIP塑封

CA741,CA741C,LM741,LM741C芯片引腳和工作說明：
1和5為偏置(調零端)，2為正向輸入端，3為反向輸入端，4接地，6為輸出，7接電源，8空腳

CA1458, CA1558, LM1458：芯片引腳和工作說明
1輸出端A 2反向輸入端A 3正向輸入端A 4接地 5正向輸入端B 6反向輸入端B 7輸出端B 8電源+

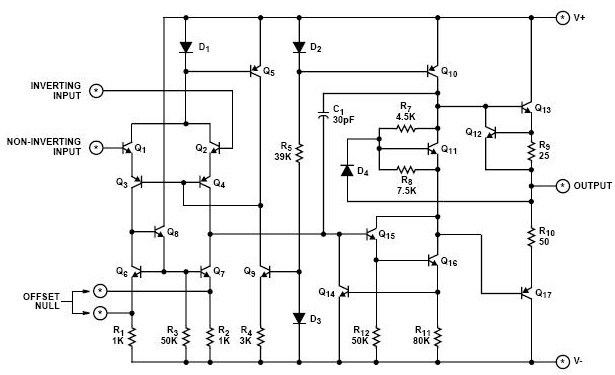

圖3 內部電路圖

Absolute Maximum Ratings絕對最大額定值

參數	項目	數值	單位
電源電壓	CA741C, CA1458, LM741C, LM1458	36	V
電源電壓	CA741, CA1558, LM741	44	V
Differential Input Voltage差分輸入電壓		30	V
Input Voltage輸入電壓種類	+/-	-	-
Maximum Junction Temperature (Plastic Package)最大結溫（塑料包裝）	-	150	℃
Maximum Junction Temperature (Can Package)最大結溫（金屬罐封裝）	-	175	℃
Temperature Range工作溫度范圍	CA741, CA1558, LM741	-55 - 125	℃
Temperature Range工作溫度范圍	CA741C, CA1458, LM741C, LM1458	0-70	℃

Ordering Information訂購信息

PART NUMBER零件編號	TEMP 溫度. RANGE (oC)	PACKAGE 封裝	PKG. NO.
CA0741E	-55 to 125	8 Ld PDIP 單運放	E8.3
CA0741CE	0 to 70	8 Ld PDIP 單運放	E8.3
CA1458E	0 to 70	8 Ld PDIP 雙運放	E8.3
CA1558E	-55 to 125	8 Ld PDIP 雙運放	E8.3
CA0741T	-55 to 125	8 Pin Metal Can 單運放	T8.C
CA0741CT	0 to 70	8 Pin Metal Can 單運放	T8.C
CA1558T	-55 to 125	8 Pin Metal Can 雙運放	T8.C
LM741N	-55 to 125	8 Ld PDIP 單運放	E8.3
LM741CN	0 to 70	8 Ld PDIP 單運放	E8.3
LM1458N	0 to 70	8 Ld PDIP 雙運放	E8.3

Electrical Specifications Typical Values Intended Only for Design Guidance, VSUPPLY = ±15V 電氣規格典型值只用于設計指導， VSUPPLY = ± 15V

PARAMETER參數	SYMBOL 符號	TEST CONDITIONS 測試條件	TYPICAL VALUE (ALL TYPES)典型值(所有類型)	UNITS 單位
Input Capacitance 輸入電容	CI	-	1.4	pF
Offset Voltage Adjustment Range 失調電壓調整范圍	-	-	±15	mV
Output Resistance 輸出電阻	RO	-	75	Ω
Output Short Circuit Current 輸出短路電流	-	-	25	mA
Transient Response Rise Time 瞬態響應上升時間	tr	單位增益, VI = 20mV, RL = 2kΩ, CL ≤ 100pF	0.3	μs
Overshoot 過沖電壓	O.S.	單位增益, VI = 20mV, RL = 2kΩ, CL ≤ 100pF	5.0	%
Slew Rate (Closed Loop) 壓擺率（閉環）	SR	RL ≥ 2kΩ	0.5	V/μs
Gain Bandwidth Product 帶寬增益	GBWP	RL = 12kΩ	0.9	MHz

Electrical Specifications For Equipment Design, VSUPPLY = ±15V電氣規范設備設計， VSUPPLY = ± 15V

PARAMETER參數	TEST CONDITIONS測試條件	TEMP 溫度(℃)	(NOTE 4) CA741, CA1558, LM741			(NOTE 4) CA741C, CA1458, LM741C, LM1458			UNITS 單位
PARAMETER參數	TEST CONDITIONS測試條件	TEMP 溫度(℃)	最小	典型	最大	最小	典型	最大	UNITS 單位
Input Offset Voltage 輸入失調電壓	RS ≤ 10kΩ	25	-	1	5	-	2	6	mV
Input Offset Voltage 輸入失調電壓	RS ≤ 10kΩ	Full	-	1	6	-	-	7.5	mV
Input Common Mode Voltage Range 輸入共模電壓范圍	-	25	-	-	-	±12	±13	-	V
Input Common Mode Voltage Range 輸入共模電壓范圍	-	Full	±12	±13	-	-	-	-	V
Common Mode Rejection Ratio 共模抑制比	RS ≤ 10kΩ	25	-	-	-	70	90	-	dB
Common Mode Rejection Ratio 共模抑制比	RS ≤ 10kΩ	Full	70	90	-	-	-	-	dB
Power Supply Rejection Ratio 電源抑制比	RS ≤ 10kΩ	25	-	-	-	-	30	150	μV/V
Power Supply Rejection Ratio 電源抑制比	RS ≤ 10kΩ	Full	-	30	150	-	-	-	μV/V
Input Resistance輸入阻抗	-	25	0.3	2	-	0.3	2	-	MΩ

Electrical Specifications For Equipment Design, VSUPPLY = ±15V (Continued）電氣規范設備設計， VSUPPLY = ± 15V

PARAMETER 參數	TEST CONDITIONS測試條件	TEMP 溫度(℃)	(NOTE 4) CA741, CA1558, LM741			(NOTE 4) CA741C, CA1458, LM741C, LM1458			UNITS 單位
PARAMETER 參數	TEST CONDITIONS測試條件	TEMP 溫度(℃)	最小	典型	最大	最小	典型	最大	UNITS 單位
Input Bias Current 輸入偏置電流	-	25	-	80	500	-	80	500	nA
		Full	-	-	-	-	-	800	nA
		-55	-	300	1500	-	-	-	nA
		125	-	30	500	-	-	-	nA
Input Offset Current輸入失調電流	-	25	-	20	200	-	20	200	nA
		Full	-	-	-	-	-	300	nA
		-55	-	85	500	-	-	-	nA
		125	-	7	200	-	-	-	nA
Large Signal Voltage Gain 大信號電壓增益	RL ≥ 2kΩ	25	50,000	200,000	-	20,000	200,000	-	V/V
Large Signal Voltage Gain 大信號電壓增益	VO = ±10V	Full	25,000	-	-	15,000	-	-	V/V
Output Voltage Swing輸出電壓擺幅	RL ≥10kΩ	25	-	-	-	±12	±14	-	V
	RL ≥10kΩ	Full	±12	±14	-	-	-	-	V
	RL ≥ 2kΩ	25	-	-	-	±10	±13	-	V
	RL ≥ 2kΩ	Full	±10	±13	-	±10	±13	-	V
Supply Current 電源電流	-	25	-	1.7	2.8	-	1.7	2.8	mA
		-55	-	2	3.3	-	-	-	mA
		125	-	1.5	2.5	-	-	-	mA
Device Power Dissipation消耗功率	-	25	-	50	85	-	50	85	mW
		-55	-	60	100	-	-	-	mW
		125	-	45	75	-	-	-	mW
