會員注冊【用途 應用】 雙聲道音頻放大電路
采用單列15腳HzIP-15A封裝。工作電壓3~18V，輸出功率2x7W，工作溫度為0～70℃。
內部主要由兩路功能相同的音頻功率放大電路、靜噪控制電路、待機控制電路，以及過熱保護與短路保護等電路組成。是立體聲音頻功率放大電路，內含兩路BTL音頻功率放大電路，具有待機和靜音控制功能以及過熱、短路保護功能。TDA7266B還有三塊同系列集成塊，分別是TDA7266 S/SA、TDA7266L、TDA7266M。TDA7266 S/SA的結構與TDA7266B完全相同，供電范圍也一樣，但輸出功率為2x5W; TDA7266M為15腳封裝的7W單聲道功放電路；TDA7266L為10腳封裝的5W單聲道功放電路。
應用實例：

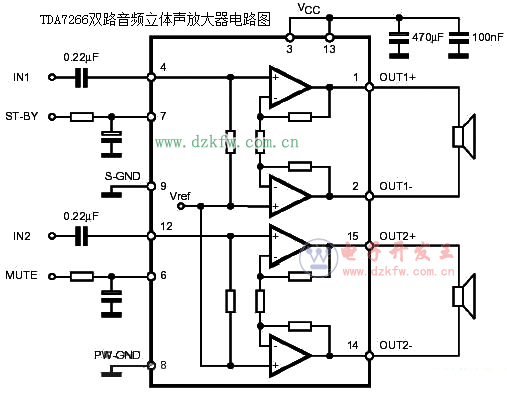

TDA7266雙路音頻立體聲放大器電路圖
TDA7266是雙路音頻立體聲放大器，以MULTIWATT形式封裝，專門為音樂設備和彩色電視機的高質量音頻放大電路而設計。
一、特點
1、寬供電電壓范圍（3－18V）
2、短路保護
3、熱保護
4、待機特性
5、靜音功能
6、開關機靜噪
7、外圍元件少
二、內部框圖
引腳 符 號 功 能
1 LO+ 左聲道聲音正極輸出
2 LO- 左聲道聲音負極輸出
3 VCC1 +16V供電
4 RIN 右聲道聲音輸入
5 NC 空腳
6 MUTE 靜音
7 ST-BY 待機
8 P-GND 地
9 S-GND 地
10 NC 空腳
11 NC 空腳
12 LIN 左聲道聲音輸出
13 VCC2 +16V供電
14 RO- 右聲道聲音正極輸出
15 RO+ 右聲道聲音負極輸出
