NE5532標準線性前置放大器IC電路特點及應用原理圖介紹,NE5532

作者：佚名文章來源：本站原創點擊數：更新時間：2018-10-02

關鍵字：NE5532

NE5532/SE5532/SA5532/NE5532A/SE5532A/SA5532A是一種雙運放高性能低噪聲運算放大器。相比較大多數標準運算放大器，如1458，它顯示出更好的噪聲性能，提高輸出驅動能力和相當高的小信號和電源帶寬。這使該器件特別適合應用在高品質和專業音響設備，儀器和控制電路和電話通道放大器。如果噪音非常最重要的，因此建議使用5532A版，因為它能保證噪聲電壓指標。

特點介紹：

小信號帶寬：10MHZ
輸出驅動能力：600Ω，10V有效值
輸入噪聲電壓：5nV/√Hz(典型值)
直流電壓增益：50000
交流電壓增益：2200-10KHZ
功率帶寬： 140KHZ
轉換速率： 9V/μs
大的電源電壓范圍：±3V-±20V
單位增益補償

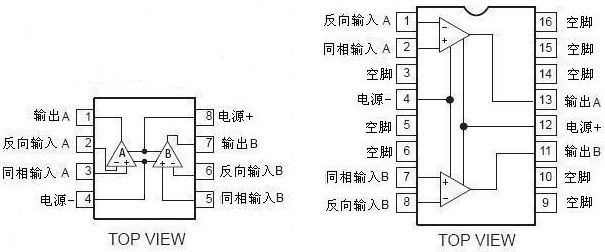

管腳圖：

封裝引腳功能圖

圖3 5532內部電路圖

ABSOLUTE MAXIMUM RATINGS絕對最大額定值

YMBOL 符號	PARAMETER 參數		RATING 數值	UNIT 單位
VS	Supply voltage 電源電壓		±22	V
VIN	Input voltage 輸入電壓		±VSUPPLY	V
VDIFF	Differential input voltage1 差分輸入電壓		±0.5	V
Tamb	Operating temperature range 工作溫度范圍	NE5532/A	0 to 70	℃
		SA5532	–40 to +85
		SE5532/A	–55 to +125
Tstg	Storage temperature 存儲溫度		–65 to +150	℃
Tj	Junction temperature 結溫		150	℃
PD	Maximum power dissipation, Tamb = 25 ℃ (still-air) 最大功耗， Tamb = 25 ℃ （空氣）	D8 package	780	mW
		8 N package	1200	mW
		16 D package	1200	mW
Tsld	Lead soldering temperature(10sec max)焊接溫度(10秒最大值)		230	℃

DC ELECTRICAL CHARACTERISTICS直流電氣特性
Tamb = 25 ℃; VS = ±15 V, unless otherwise specified

SYMBOL 符號	PARAMETER 參數	TEST CONDITIONS 測試條件	SE5532/A 數值			NE5532/A, SA5532 數值			UNIT單位
SYMBOL 符號	PARAMETER 參數	TEST CONDITIONS 測試條件	最小	典型	最大	最小	典型	最大	UNIT單位
Vos △VOS/△T	Offset voltage 偏移電壓	在整個工作溫度范圍	-	0.5 5	2 3	-	0.5 5	4 5	mV mV μV/℃
IOS △IOS/△T	Offset current 失調電流	在整個工作溫度范圍	-	200	100 200	-	10 200	150 200	nA nA pA/℃
IB △IB/△T	Input current 輸入電流	在整個工作溫度范圍	-	200 5	400 700	-	200 5	800 1000	nA nA nA/℃
Icc	Supply current 電源電流	Over temperature	-	8	10.5 13	-	8	16	mA mA
VCM	Common-mode input range 共模輸入范圍	-	±12	±13	-	±12	±13	-	V
CMRR	Common-mode rejection ratio 共模抑制比	-	80	100	-	70	100	-	dB
PSRR	Power supply rejection ratio 電源抑制比	-	-	10	50		10	100	μV/V
AVOL	Large-signal voltage gain大信號電壓增益	RL≥2kΩ;VO =±10V Over temperature RL≥600Ω;VO=±10V Over temperature	50 25 40 20	100 50	-	25 15 15 10	100 50	-	V/mV V/mV V/mV V/mV
VOUT	Output swing Out ut swing 輸出擺幅電壓	RL≥600Ω Over temperature RL.600Ω; VS=±18V Over temperature RL≥2 kΩ Over temperature	±12 ±10 ±15 ±12 ±13 ±12	±13 ±12 ±16 ±14 ±13.5 ±12.5	-	±12 ±10 ±15 ±12 ±13 ±10	±13 ±12 ±16 ±14 ±13.5 ±12.5	-	V
RIN	InputResistance輸入電阻		30	300	-	30	300	-	kΩ
Isc	Output short circuit current 輸出短路電流		10	38	60	10	38	60	mA

AC ELECTRICAL CHARACTERISTICS交流電氣特性
Tamb = 25℃; VS = ±15 V, unless otherwise specified.

SYMBOL符號	PARAMETER 參數	TEST CONDITIONS測試條件	NE/SE5532/A, SA5532				UNIT單位
SYMBOL符號	PARAMETER 參數	TEST CONDITIONS測試條件	最小值	典型	最大值		UNIT單位

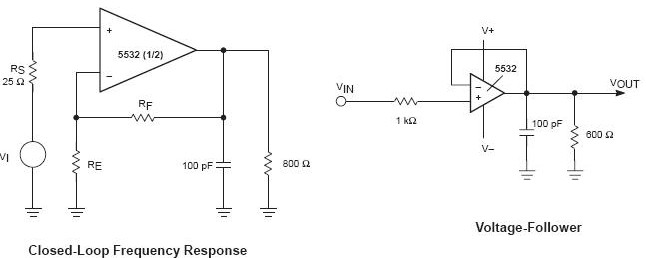

ROUT	Output resistance輸出電阻	AV = 30dB Closed-loop f = 10kHz, RL = 600Ω	-	0.3	-	W
-	Overshoot 上沖電壓	Voltage-follower VIN=100 mVP-P CL=100pF; RL=600Ω	-	10	-	%
Av	Gain 增益	f = 10kHz	-	2.2	-	V/mV
GBW	Gain bandwidth product 帶寬增益	CL = 100 pF; RL = 600Ω	-	10	-	MHz
SR	Slew rate 轉換率	-	-	9	-	V/μs
-	Power bandwidth 功率帶寬	VOUT = ±10V	-	140	-	kHz
-	Power bandwidth 功率帶寬	VOUT = ±14V; RL = 600Ω, VCC=±18V	-	100	-	kHz

ELECTRICAL CHARACTERISTICS電氣特性
Tamb = 25℃; VS = ±15 V, unless otherwise specified

SYMBOL符號	PARAMETER 參數	TEST CONDITIONS測試條件	NE/SE5532			NE/SA/SE5532A			UNITUNIT 單位
SYMBOL符號	PARAMETER 參數	TEST CONDITIONS測試條件	最小值	典型	最大值	最小值	典值	最大值	UNITUNIT 單位
VNOISE	Input noise voltage 輸入噪聲電壓	fO = 30Hz		8			8	12	nV/√Hz
VNOISE	Input noise voltage 輸入噪聲電壓	fO = 1kHz		5			5	6	nV/√Hz
INOISE	Input noise current 輸入噪聲電流	fO = 30Hz		2.7			2.7		pA/√Hz
INOISE	Input noise current 輸入噪聲電流	fO = 1kHz		0.7			0.7		pA/√Hz
	Channel separation 聲道隔離	f = 1kHz; RS = 5kΩ		110			110		dB
