會員注冊液壓系統應用非常廣泛，那么為什么要用液壓傳動系統？液壓傳動的原理是怎么樣的？有哪些特點？本文通過簡單的圖文帶你一起了解液壓傳動系統。
什么是液壓傳動
液壓傳動是以液體為工作介質，通過驅動裝置將原動機的機械能轉換為液體的壓力能，然后通過管道、液壓控制及調節裝置等，借助執行裝置，將液體的壓力能轉換為機械能，驅動負載實現直線或回轉運動。
將能量從機械能轉換為液壓能，而后又將液壓能轉換為液壓能，何必多次一舉呢？
幾乎所有的機械或機器都需要傳動機構。這因為原動機一般很難直接滿足執行機構在速度、力、轉矩或運動方式等方面的要求，必須通過中間環節——傳動裝置進行調節控制。液壓傳動就是這種調節控制方式中的一種。
機械傳動：常用零件為齒輪，曲軸，軸，皮帶等。
氣壓傳動：常用空氣或其他氣體為傳輸介質。
電器傳動：常用零件是直流電機，可控硅，交流電機，變頻器等。
以液壓千斤頂為例，常用于頂升重物，如頂起汽車以便拆換輪胎……

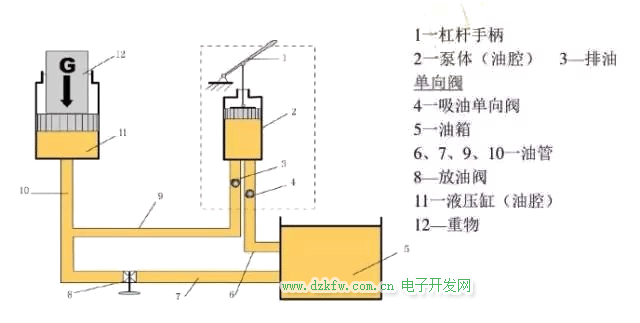

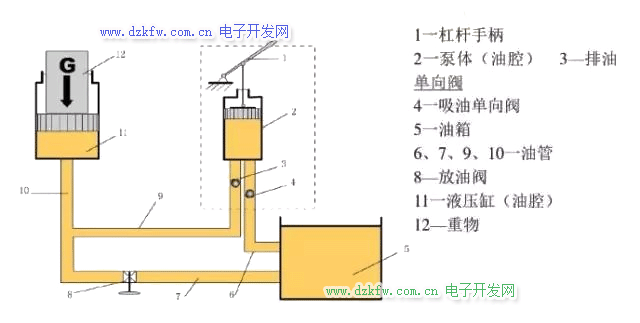

液壓千斤頂工作原理

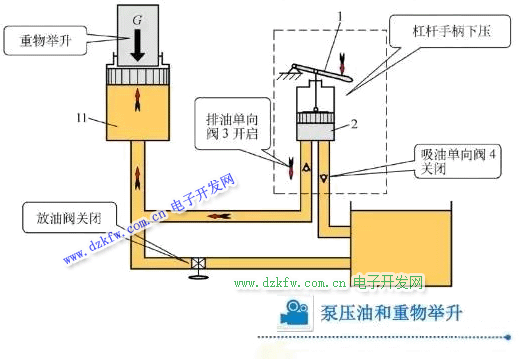

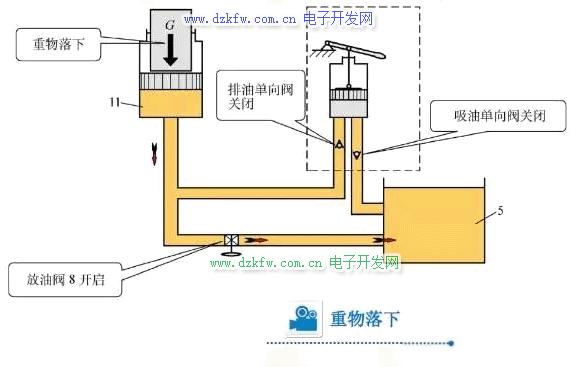

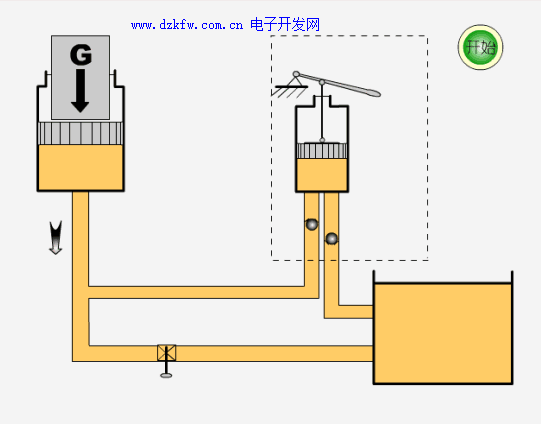

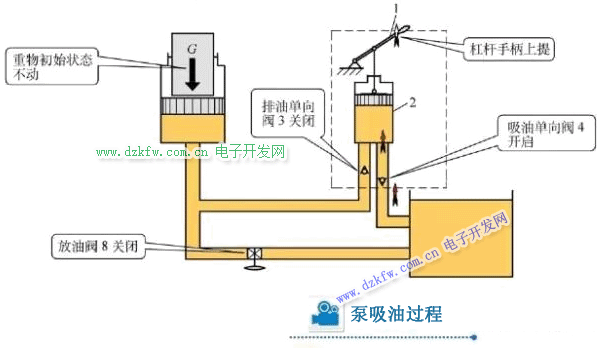

液壓千斤頂是一個簡單的液壓傳動裝置，從其工作過程可以看出，液壓傳動的工作原理是：以油液為工作介質，通過密封容積的變化來傳遞運動，通過油液內部的壓力來傳遞動力。
液壓傳動裝置實質上是一種能力轉換裝置，它先將機械能轉換為便于輸送的液壓能，然后再將液壓能轉換為機械能做功。
從千斤頂的液壓系統組成和工作原理可以看出，液壓系統一般有以下幾個部分組成：

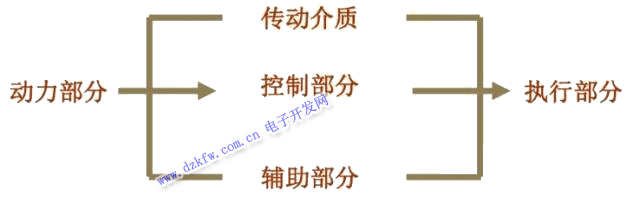

從圖中可以看出，液壓傳動是以液體作為工作介質來進行工作的，一個完整的液壓傳動系統由以下幾部分組成：動力部分、控制部分、輔助部分和執行部分。
液壓系統各組成部分及作用1）液壓泵（動力元件）：是將原動機所輸出的機械能轉換成液體壓力能的元件，其作用是向液壓系統提供壓力油，液壓泵是液壓系統的心臟。
2）執行元件：把液體壓力能轉換成機械能以驅動工作機構的元件，執行元件包括液壓缸和液壓馬達。
3）控制元件：包括壓力、方向、流量控制閥，是對系統中油液壓力、流量、方向進行控制和調節的元件。如換向閥15即屬控制元件。
4）輔助元件：上述三個組成部分以外的其他元件，如：管道、管接頭、油箱、濾油器等為輔助元件。

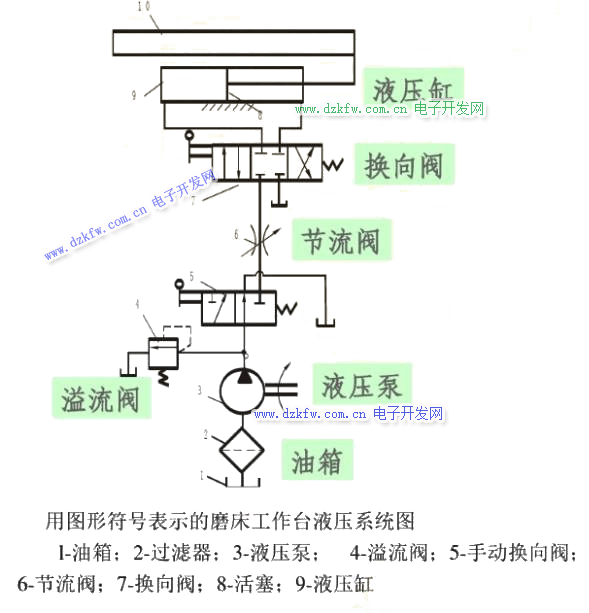

磨床工作臺液壓系統圖
上圖磨床工作臺液壓系統圖中，圖形符號表示元件的功能，而不表示元件的具體結構和參數；反映各元件在油路鏈接上的相互關系，不反映其空間安裝位置；只反映靜止位置或出事位置的工作狀態，不反映其過渡過程。
液壓傳動有許多突出的優點，因此它的應用非常廣泛，如一般工業用的塑料加工機械、壓力機械、機床等；
行走機械中的工程機械、建筑機械、農業機械、汽車等；鋼鐵工業用的冶金機械、提升裝置、軋輥調整裝置等；
土木水利工程用的防洪閘門及堤壩裝置、河床升降裝置、橋梁操縱機構等；發電廠渦輪機調速裝置、核發電廠等等；
船舶用的甲板起重機械（絞車）、船頭門、艙壁閥、船尾推進器等；特殊技術用的巨型天線控制裝置、測量浮標、升降旋轉舞臺等；
軍事工業用的火炮操縱裝置、船舶減搖裝置、飛行器仿真、飛機起落架的收放裝置和方向舵控制裝置等。
液壓傳動的應用特點：-
易于獲得很大的力和力矩。
-
調速范圍大，易實現無級調速。
-
質量輕，體積小，動作靈敏。
-
傳動平穩，易于頻繁換向。
-
易于實現過載保護。
-
便于采用電液聯合控制以實現自動化。
-
液壓元件能夠自動潤滑，元件的使用壽命長。
-
液壓元件易于實現系統化、標準化、通用化。
-
傳動效率較低。
-
液壓系統產生故障時，不易找到原因，維修困難。
-
為減少泄露，液壓元件的制造精度要求較高。
