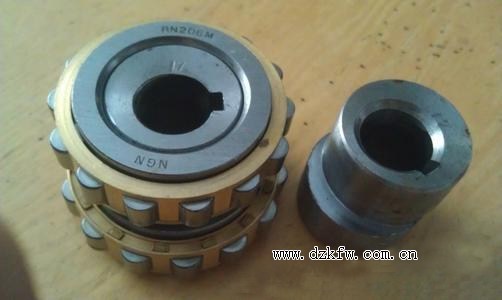

會員注冊偏心軸承，是一種非常有用的軸承類型。主要包括外圈、內圈、滾動體花籃、滾動體，偏心軸承結構簡單、使用方便，不需要偏心軸就能實現偏心功能，降低了偏心機構的制造成本。
中文名:偏心軸承
性 質:軸承類型
組 成:外圈、內圈、滾動體花籃等
偏心尺寸:均在5mm之內
軸承概念
偏心軸承是擺線針輪減速機里的一個很重要的軸承。原始的偏心軸承有三部份組成：一個偏心套和兩個502系列圓柱滾子組成.偏心套和軸承的里圈整合為一體，形成偏心軸承。
加工方法
此類偏心軸承要求兩端B、C偏心外圓與A基準外圓偏心方向一致，且偏心尺寸不同，一般均在5mm之內，偏心誤差要求小于0.05mm。
為了滿足以上要求，采用了以下工藝及工裝。
首先將A基準的所有外圓加工好，在軸的兩端均留50mm長25mm的工藝夾頭，要求夾頭與A基準同軸且臺階面與A基準垂直。將軸的兩端夾頭銑成扁42h6，要求扁與A基準中心對稱且兩端平行。
工裝制作：卡罐兩件，要求槽42H7與中心孔B5對稱，槽的端面與中心孔垂直。將卡罐裝在軸的兩端，卡罐偏心方向應一致，通過卡罐的槽與軸的扁42H7/h6的配合，控制了偏心的方向；通過調節卡罐上的壓緊螺釘可調節偏心量；使卡罐的端面與軸的臺階面壓緊，保證軸的中心與卡罐中心平行。
在車床上用雙頂尖裝夾，四爪夾緊卡罐旋轉，以A基準兩端外圓用表測量，調整卡罐上的螺釘，調整至不同的偏心量，車削各偏心外圓至尺寸。當偏心軸加工完后切去兩端工藝夾頭。
此種加工方法簡便、可靠，避免了原有加工方法的繁瑣(鏜床打中心孔)，可應用于要求方向一致的多個偏心的偏心軸加工。
軸承特征
偏心軸承的特征：內圈的內孔為偏心孔，在偏心孔的內側壁上有一縱向鍵槽。
軸承分類
一種為雙層雙列圓錐滾子偏心軸承；圓柱滾子一種為單層滾道小游隙或負游隙圓柱滾子軸承，主要安裝在印刷機印版滾筒和壓印滾筒兩側；
另一種為雙層滾道帶內外偏心負游隙圓柱滾子軸承單元，安裝在印刷機膠皮滾筒兩側。空心圓柱滾子軸承因其結構特殊，與常規滾動軸承相比具有吸振能力強、精度壽命長及過載保護功能。
軸承應用
偏心軸承的應用:減速機,石油化工.紡織,冶金,礦山.鋼廠等.輕重機械等.
偏心軸承主要包括外圈、內圈、滾動體花籃、滾動體。該偏心軸承結構簡單、使用方便，使偏心機構大為簡化，同時使偏心機構的機械加工省工、省時、裝配容易。
軸承規格表
重量 偏心度 規 格
0.05910X33.9X12
0.05910X33.9X12
0.059 0.5 10X33.9X12
0.059 0.5 10X33.9X12
0.059 0.75 10X33.9X12
0.059 0.75 10X33.9X12
0.059 1.0 10X33.9X12
0.059 1.0 10X33.9X12
0.059 1.5 10X33.9X12
0.059 1.5 10X33.9X12
0.059 1.75 10X33.9X12
0.059 2.0 10X33.9X12
0.059 2.0 10X33.9X12
0.0587 12X33.9X12
0.0587 12X33.9X12
0.0587 12X33.9X12
0.0587 1.0 12x33.9x12
0.0587 1.5 12x33.9x12
