會員注冊機械設計中鉗工劃線首先要學會識圖，讀懂圖紙的各項要求。
鉗工畫線有兩種一種是平靣劃線，一種是立體畫線。

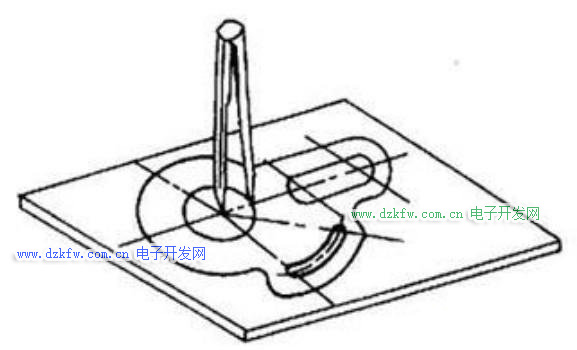

平面畫線就是在一個平面上利用十字線做基準畫出所要加工加工線的畫法。一般要在所要加工工件兩側加工90度用來作為基準，卡在方箱上畫加工線。
立體畫線是在兩個平面，或多個平面上畫線，所以要求通過識圖選出工件的基準面，也就是能用其做為支承面，找平后能畫出大部分加工線的平面。這點對於鉗工劃線很重要。畫線有毛坯畫線，半成品線。
毛坯畫線一般使用石灰水刷在毛坯上，進行劃線，劃線時要調整工件位置保證所有機加部分都有加工余量，所以有借料之稱，有的工件還要進行二次劃線，如減速箱體劃線后加工兩平面，合箱后二次劃線。劃線時要畫底面加工線，所有水平加工用平行線，翻轉90度后畫找正的十字線，孔的位置線，尺寸線，檢查線等。并用樣沖做好標記。大型工件要有安全措施，一般工廠采用天車保護。
半成品劃線是指機加工完成一部分后的劃線，如法蘭盤的孔線，軸的鍵槽線，模具的異形尺寸線等。畫線用的涂料有氧化銅液和專用的畫線金墨水。

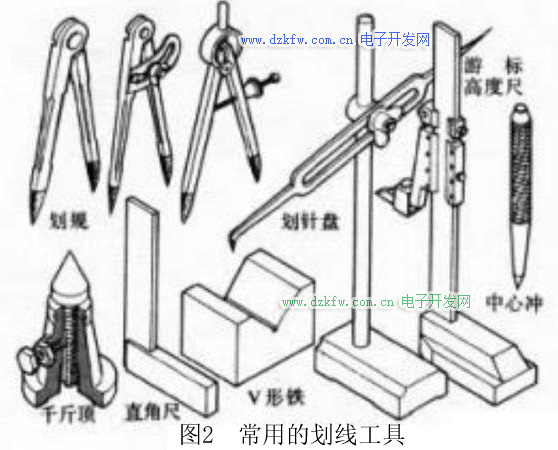

畫線工具:

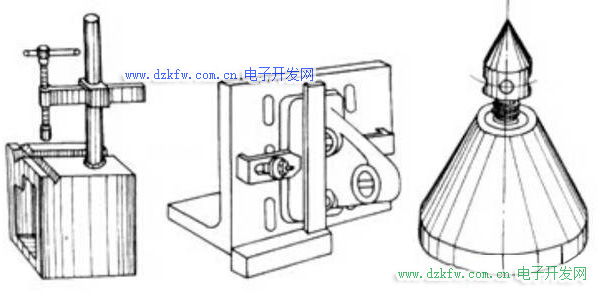

平板，鋼板尺，劃針，樣沖，高度尺，劃線盤，劃規，高度尺，彎尺，彎板，90度靠尺，方箱，千斤頂和自制工具等。
總之畫線工作在機械加工中非常重要，他是機加工不可缺少的工種，沒有劃線領路，有些工件是根本無法加工的。
