羅茨風機是靠一對互相嚙合的等直徑齒輪，以保證兩個轉子等速反向轉動，達到輸送氣體的目的，在結構上分立式、臥式兩種，現場采用的是臥式。羅茨鼓風機可用于輸送氣體和抽去系統內氣體達到負壓。

羅茨風機（羅茨鼓風機）是容積式氣體壓縮機械中的一種，其特點是在最高設計壓力范圍內，管道阻力變化時流量變化很小，工作適應性強，故在流量要求穩定阻力變動幅度較大的工作場合，可予自動調節，且葉輪與機體之間具有一定間隙不直接接觸，結構簡單，制造維護方便。

結構特點與工作原理

一、羅茨風機結構特點：

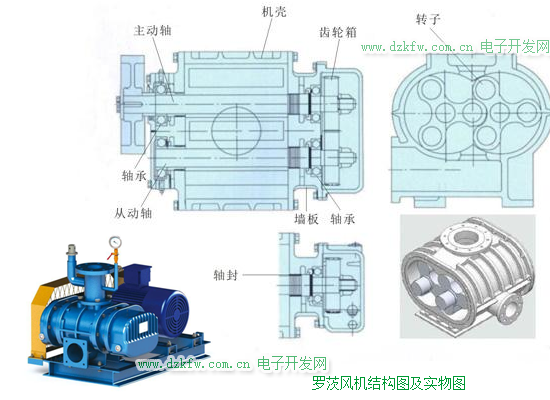

羅茨風機的結構主要是有一對腰形漸開線轉子、齒輪、軸承、密封和機殼等部件組成。它的排風量大，效率較高。

轉子：

羅茨鼓風機的轉子由葉輪和軸組成，葉輪又可分為直線形和螺旋形，葉輪的葉數一般有兩葉、三葉。如圖4-2-22。

齒輪：

羅茨鼓風機殼內兩葉轉子的轉動是靠各自的齒輪嚙合同步傳遞轉矩的，所以其齒輪也叫“同步齒輪”，同步齒輪既作傳動，又有葉輪定位作用。同步齒輪結構較為復雜，由齒圈和齒輪轂組成，用圓錐銷定位。同步齒輪又分為主動輪和從動輪，主動輪一端與聯軸器連接。

軸承：

羅茨鼓風機一般選用滾動軸承，滾動軸承具有檢修方便、縮小風機的軸向尺寸等優點，而且潤滑方便。

密封：羅茨鼓風機的密封部位主要在伸出機殼的傳動 軸和機殼的間隙密封，其結構比較簡單，一般采用迷宮式密封、漲圈式密封、機械密封或填料密封。軸承的油封采用骨架式橡膠油封。

機殼：羅茨鼓風機的機殼有整體式和水平剖分式，結構簡單。對于化工廠常用的煤氣鼓風機、吸收塔鼓風機等功率較大的，大多采用檢修、安裝方便的水平剖分鼓風機機殼。

二、羅茨風機工作原理：

當羅茨風機運轉時，氣體進入由兩個轉子和機殼圍成的空間內，與此同時，先前進入的氣體由一個轉子和機殼圍在空間處，此時空間內的混合氣體僅僅被圍住，而沒有被壓縮或膨脹，隨著轉子的轉動，轉子頂部到達排氣的邊緣時，由于壓差作用，排氣口處的氣體將擴散到圍住的空間處，隨著轉子的進一步轉動，空間內的混合氣體將被送至排氣口，轉子連續不斷的運轉更多的氣體將被送至排氣口。

羅茨鼓風機分類

一、按結構型式分

立式型：羅茨鼓風機兩轉子中心線在同一垂直平面內，氣流水平進，水平出。

臥式型：羅茨鼓風機兩轉子中心線在同一水平面內，氣流垂直進，垂直出。

二、按傳動方式分

風機和電機直聯式。

風機和電機通過帶輪傳動式。

風機通過減速器和電機傳動式。

羅茨鼓風機檢修內容

一、檢修周期

小修 3～6月

中修 6～12月

大修 12～24月

二、小修

1.檢測軸承、齒輪傳動部位，檢查齒輪箱油位，添加或更換潤滑油。

2.檢查、緊固螺栓

3.消除跑、冒、滴、漏現象。

三、中修內容

1.包括小修內容。

2.清洗、檢查滾動軸承及軸承箱，更換軸承。

3.清洗、檢查傳動齒輪及零部件。

4.清洗密封裝置，更換填料或密封環。

5.測量、調整各部位間隙。

6.檢查、更換聯軸器及附件。

7.清洗氣體過濾器。

8.檢查清洗潤滑系統。

9.校驗安全閥、自控裝置、壓力調節器。

四、大修內容

1.包括中修全部內容。

2.拆除與風機聯接的外部連管、電源和儀表。

3.解體殼體，拆除聯軸器。

4.宏觀檢查轉子、葉輪、主軸、齒輪，并進行無損探傷。

5.檢查修理或更換各部密封。

6.檢查軸承磨損和油封。

7.檢查測量轉子與殼體的間隙和磨損情況。

8.檢查同步齒輪嚙合狀態。

9.檢查測量傳動部位徑向和端面跳動、軸頸表面粗糙度等狀況。

10.對中找正的檢查和調整。

五、運行性能

1.油路暢通，潤滑良好，油質符合廠家規定。

2.壓力、流量平穩，各部溫度正常，電流穩定。

3.運轉平穩，無異常振動、雜音等。

4.達到設備設計能力。

六、日常維護

1.嚴格按照羅茨鼓風機檢修規程進行操作。

2.嚴格執行“設備潤滑管理規定”，堅持“五定”、“三級過濾”。

3.定時檢查軸承溫度是否正常，滾動軸承最高溫度不能超過70℃。

4.經常注意設備運行情況，如發現不正常的聲響或振動時，應及時停車檢查其原因，并加以消除。

5.長期停用時，應拆開清洗、擦干，在轉子面涂以防銹油，裝配好后，妥善保管，并定期盤車。

七、間隙調整

1.轉子與殼體間隙一般是出廠已定好。

2.轉子與墻板間隙，用在固定端處加減墊片法調整。

方法：

先調整固定端間隙，通過軸承座內側墊片加減來調整，加墊片間隙減小，加墊片間隙增大，調整好固定端間隙后用塞尺測量一下膨脹端間隙，一般情況下，調整好固定端間隙后，膨脹間隙基本符合要求。

八、轉子與轉子間隙通過同步齒輪調整

方法：先固定一個齒輪，然后將另一個齒輪輕輕裝在軸上（用木錘輕敲），用手轉動兩齒輪，按旋轉方向轉動數圈，然后反方向轉動數圈，直到兩轉子無明顯碰撞聲，找到轉子與轉子之間的最小間隙處（轉子有兩個間隙，一個平行間隙，一個是垂直間隙），按間隙要求插入塞尺，保證兩轉子不動，把齒輪用專用工具推倒位，調整完畢，轉動兩齒輪有無接觸碰撞的地方，用塞尺在測量一下轉子與轉子之間各不同位置的間隙是否達到要求，間隙過大過小，都需重新調整，直到符合要求為準。

羅茨風機故障判斷及其處理方法

羅茨風機操作規程

一、開車前的準備與檢查

1.電壓的波動值在380V±10%的范圍內

2.儀表和電器設備處于良好狀態

3.鼓風機與管道各接合面連接螺栓、機座螺栓、聯軸器、注銷螺栓均應緊固

4.齒輪油箱內潤滑油按規定牌號加到油標線的中位

5.軸承加油：用油槍加入適量潤滑油

6.手動盤動聯軸器2-3圈，檢查機內是否異常

7.檢查皮帶的張力和皮帶輪的偏正

二、負載運轉

1.鼓風機嚴禁帶壓啟動，每臺風機啟動前應先打開放空閥，然后才能啟動風機，待風機運轉正常后打開出風閥，方可將放空閥緩慢關閉，逐步調節到額定壓力，滿載運行。

2.風機啟動后，嚴禁完全關閉出風道，以免造成爆炸事故。

3.羅茨鼓風機風量不能通過閥門調整，應通過旁路調整。

4.凡水冷的風機應先開冷卻水，嚴禁在無循環冷卻水的情況下工作，否則將會造成設備事故。

三、停機操作

1.停機前先做好記錄，記下電壓、電流、風壓等數據。

2.逐步打開放空閥，按下停車按鈕，關閉出風閥，最后關閉冷卻水。

四、日常運行時的注意事項

1.每小時應進行一次巡回檢查，觀察運行電機的電流及電壓，運行風機是否足油或漏油，聲音是否正常，檢查水冷系統是否正常。風機必須按說明書要求投加規定的潤滑油，嚴禁無油或無冷卻水運行，否則將造成事故。

2.發現異常情況，應立即停止鼓風機運轉，及時通知協助維修工維修，并做好記錄。

3.不論是風冷或者水冷風機，均應嚴格控制運轉軸承的溫度。每兩個小時踐行一次巡回檢查，溫度大于70℃時，應停機冷卻（或按說明書執行）

4.風機應切換運行，輪流運轉。
