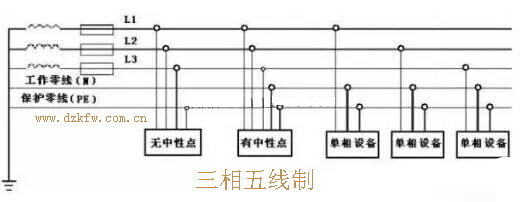

會員注冊在三相四線制制供電系統中,把零線的兩個作用分開,即一根線做工作零線(N),另外用一根線專做保護零線(PE),這樣的供電結線方式稱為三相五線制供電方式.三相五線制包括三根相線、一根工作零線、一根保護零線.三相五線制的接線方式如下圖所示。
2.為什么不是四相或五相？
你先要明白“相”在電中的含義，相是指相位角，比如常說的三相電，是指相位角在空間互成120°交流電。如果使用移相技術，就比如簡單的電容移相，我們一樣可以得到四相、五相、N相都可以！
電容移相原理圖
但那在電力拖動中沒有實際的應用意義，只在電子技術中有時用到。為什么在電力拖動中大都使用三相（當然有時會用到單相），而不是四相、五相呢？因?yàn)榘l(fā)電機的三相繞組在空間120°分布時，交變磁力線均可最大限度的切割它們，成而最以限度的發出電能。而三相用電器呢，除了相反的原理外，三相互成120°的回路又能最大限度的使用電能！

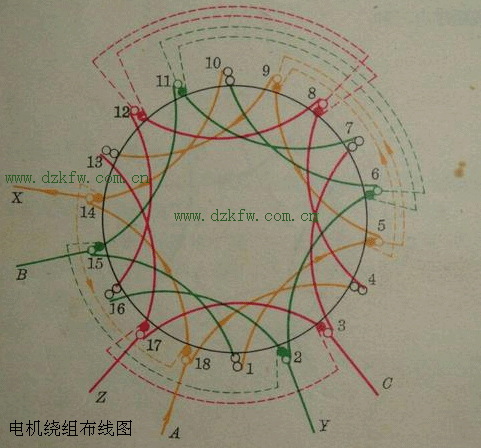

繞組布線圖
