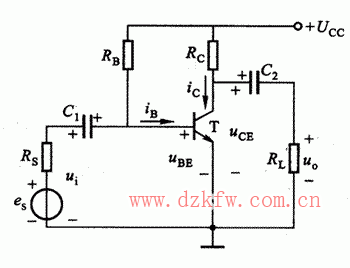

圖中NPN型三極管T是整個電路的核心，它擔負著放大的任務； 直流電源VCC（幾V～幾十V），一方面通過Rb給晶體管的發射結提供正向偏壓，通過RC給集電結提供反向偏壓，另一方面提供負載所需信號的能量； Rb決定基極偏置電流IB的大小，稱為基極偏置電阻（一般為幾十kΩ～幾百kΩ）。 Rc將集電極電流的變化轉換為電壓的變化，提供給負載，稱為集電極負載電阻（一般為幾kΩ～幾十kΩ）；  |
|
電容C1、C2的作用是隔斷放大電路與信號源、放大電路與負載之間的直流通路，僅讓交流信號流通過，即隔直通交。C1稱為輸入耦合電容，C2稱為輸出耦合電容。 |
| C1、Rb、VCC及T的b、e極構成信號的輸入電路； C2、Rc、VCC及T的c、e極構成信號的輸出電路。 |
在分析放大電路時，常以公共端作為電路的零電位參考點，稱之為“地”端（并非真正接到大地）。電路圖上用“┻”作標記，電路中各點的電壓都是指該點對地端的電位差。電壓參考正方向規定為上“+”下“－”電流參考正方向規定為流入電路為正，流出電路為負（與雙口網絡規定相同）。畫電路圖時常采用圖中電子電路的畫法。
綜上所述，基本放大電路有4個組成部分、3種基本電路形式（或稱為組態）。
|
