邏輯板損壞又分兩種情況：主控芯片（又稱時序控制器TCON）損壞、DC-DC電路損壞。這兩種情況都會造成無顯示，但兩者還是有所區別：第一種情況下，只要屏供電不為零，一般在屏幕上會有滿屏的雜亂白線或豎線（有的表現為黑屏，不在本文討論范圍）；第二種情況下，一般都是無屏供電或屏供電低于正常值。因?yàn)槿绻�屏供電基本正常，通常DC-DC電路的幾組輸出電壓不可能同時異常，這時屏幕一般會出現負像．嚴重拖尾等圖像，這不是常說的“白屏”。下面針對這兩大類故障分別作簡單分析：

　　如果是第一類故障，可以用通用驅動板直接代換以進一步確定。一般來說，確定驅動板損壞后，除了簡單供電或程序丟失等故障外，基本上都是直接換通用板。因?yàn)楝F(xiàn)在的通用板價格很便宜！本文重點講第二類故障。

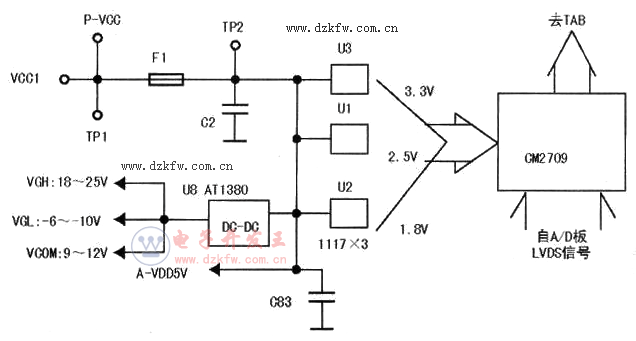

　　下面以奇美M190A1-L01/07液晶屏為例，為方便講解，結合原機實物繪出通用簡圖，如圖所示�！　�

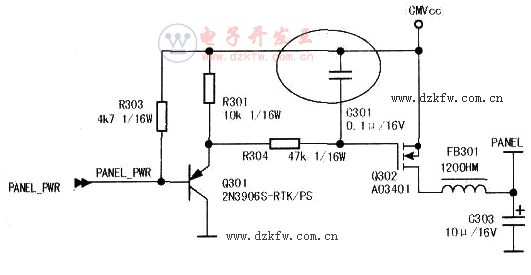

      對于無任何顯示的白屏，應該先重點檢測屏的供電電壓是否正常。注意，這里是指屏邏輯板上的屏供電電壓(P-VCC)，TP1(原PCB標注的VCCl)、TP2。如果TP1無電壓，則開機后屏幕呈白光板狀（因?yàn)榇藭r(shí)背光電路已工作正常），這相當于把屏線拔掉開機的現象一樣。這個比較好查，基本上是驅動板送給屏的供電調節電路異常所致，如下圖所示。

　　正常開機后，MCU從PANEL-PWR輸出低電平使Q301導通，P溝場效應管Q302導通，CMVcc(+5V)經FB301給屏提供5V電壓。

　　如果TP1有電壓，而TP2無電壓，則說明屏供電的負載電路有嚴重短路元件。最常見的是電源濾波的貼片電容漏電或嚴重短路，DC-DC元件擊穿損壞造成保險Fl燒斷開路。如果TP2有電壓，但低于正常值，說明屏供電的負載電路有漏電或輕微短路元件。檢修時，直接測量TP2的對地電阻。如果TP2對地電阻在300Ω左右，則查3.3V、2.5V、1.8V(有的屏不一定有這個電壓)負載，通常是三端精密穩壓器（如1117系列）性能不良、主控芯片（本機為CM2709，相對其他方案，這種芯片的損壞率比較高）損壞；若TP2對地電阻在100Ω左右，則查DC-DC調節電路。屏DC-DC電路的功能是為屏內部的行、場陣列模塊提供正常工作所需的各組電壓。雖然屏的型號非常多，每個廠家對這些電壓的標注并不統一，但原理都是一樣的，所以，可以用“柵極電壓”來加以概述（詳細的工作原理，可參考雜志社出版的《液晶顯示器維修實戰教程》的相關章節）。如圖1所示：VGH，指柵極高壓，一般在18V～25V之間；VGL，指柵極低壓（負壓），一般在-6V～-10V之間；VCOM，指共柵極電壓，一般在9V～12V之間。還有一個VDDA，這個跟屏供電P-VCC接近，本機為5V。通常，這些電壓在邏輯板的PCB上都有明顯的標注。

　　如果TP2對地電阻小于l0Ω，則基本可以確定是P-VCC的貼片濾波電容漏電、擊穿所致（DC-DC芯片擊穿性損壞也有，但相對較少）。由于貼片電容的特性，其單個的容量一般都比較小（通常小于22μF），所以，屏上的電源濾波的貼片電容都由多個并聯而成，至少4～6個，有的更多。但是檢修時，切忌用熱風槍拆卸，因?yàn)殡娙萋╇姴煌�于其他元件損壞，一旦加熱后，往往其漏電電阻會隨之變大，而熱風槍加熱的面積過大，拆卸目標元件時，會同時加熱其他相鄰的電容，從而給判斷故障元件帶來很大的不便。建議用刀頭烙鐵(功率不小于40W)，直接對單個貼片電容進行拆卸《可先在電容的兩端加點助焊劑，再用刀頭烙鐵同時加焊電容兩端焊盤，待錫熔化后，用鑷子取下，安裝時，順序相反）。

　　小結：白屏故障，基本上可以通過測量屏供電電壓P-VCC作為關鍵點來快速判斷，相對于邏輯板的主控芯片（時序控制器TCON），屏的DC-DC芯片損壞率最高，其次是電源濾波的貼片電容，最后是主控芯片。雖然屏的型號非常多，但工作原理大同小異。值得一提的是，當屏供電保險有開路性損壞時，一定要先排除其負載的短路元件后，才能代換保險（通常在2A左右），否則，很可能上電燒毀驅動板上的屏供電控制管，尤其是那些SOT-23封裝的場效應管，維修時一定要注意。
