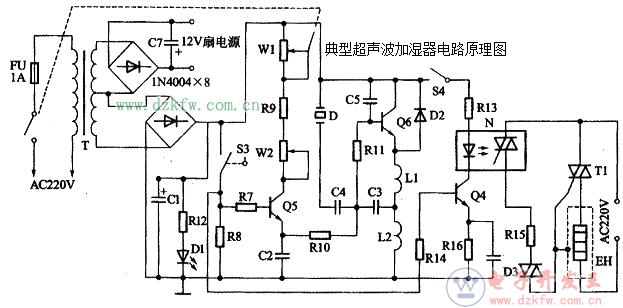

會員注冊該電路由電源電路、噴霧電路、加熱電路和無水保護構成。以下詳細分析各部分電路的原理
(1)電源電路
旋轉電位器W1使它的觸點接通，220V市電電壓通過熔斷器FU輸入后，第一路通過雙向晶閘管為加熱器電路供電；第二路通過變壓器T降壓輸出72 V、12 V兩種交流電壓。
其中，72 V交流電壓經橋式整流器整流，C1濾波后產生72 V左右直流電壓，不僅為換能器D和振蕩管Q6供電，而且通過R12限流使指示燈D1發光，表明電源電路已工作；12 V交流電壓經橋式整流堆整流，再經C7濾波后，為直流風扇電機供電。
(2)噴霧控制
當電位器.W1的開關觸點接通，并且容器內的水位正常時，Cl兩端的電壓通過S3、R7使Q5導通，由Q5的e極輸出的電壓經R10，R11加到振蕩管Q6的b極，使Q6在L1、L2、C3等組成的電感三點式振蕩器起振，產生的脈沖電壓使換能片D產生高頻振動，最終將水盒內的水霧化，在風扇電機的配合下吹向室內，實現加濕的目的。
調節電位器W1可改變振蕩管Q6的b極電流，也就可以改變振蕩器輸入信號的放大倍數，控制了換能器D的振蕩幅度，實現加濕強弱的控制。W2是可調電阻，用于設置最大霧量和整機功率的。
(3)加熱電路
需要使用熱霧加濕時，接通熱霧／冷霧開關S4，Cl兩端電壓通過R13為光電耦合器N內的發光管供電，發光管開始發光，使N內部的光敏管受光照后導通。光敏管導通后，它輸出的電壓通過R15限流，使雙向觸發二極管D3導通，為雙向晶閘管T1的G極提供觸發信號，使T1導通。T1導通后，為加熱器EH供電，使其開始為水霧加熱。
T1的導通程度還受EH的漏電流控制。EH屬于PTC型加熱器，當排氣管排出的水霧量大時，EH的漏電流也會增大，為T1提供，的觸發電壓增大，Ti導通加強，為EH提供的工作電壓增火，使EH的加熱溫度升高，從而使加熱器噴出的水霧溫度升高。反之，控制過程相反。
(4)無水保護
無水保護是由水位探頭S3完成。加水后，水位開關S3接通，振蕩器、加熱器可以工作；若水位過低，S3斷開，不僅使Q5截止，致使振蕩器、換能器停止工作，而且使Q4截止，使加熱器停止工作，避免了換能器、加熱器等元件損壞，實現無水保護。
