有接線盒的單相電動機內部接線圖

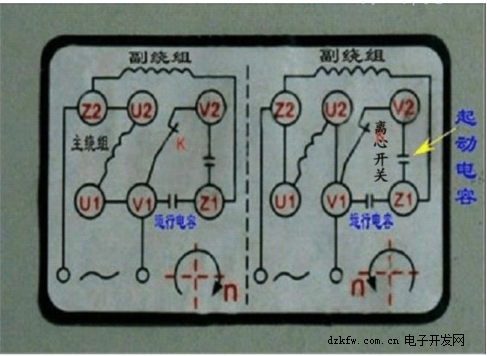

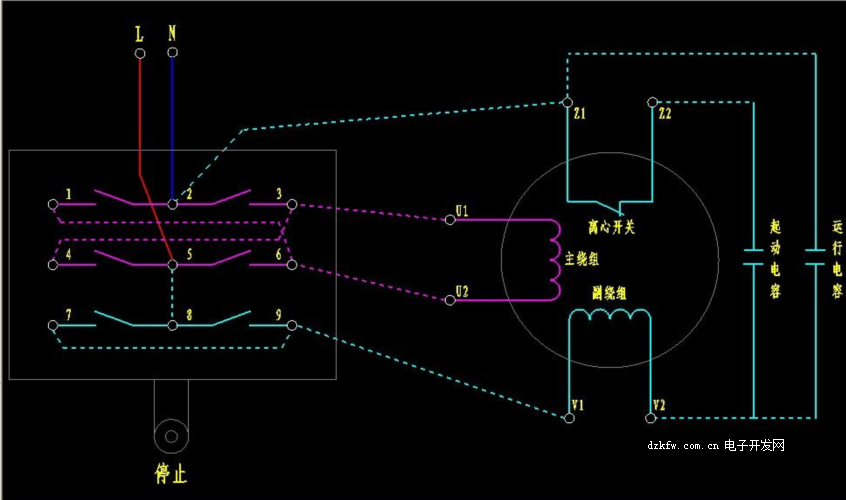

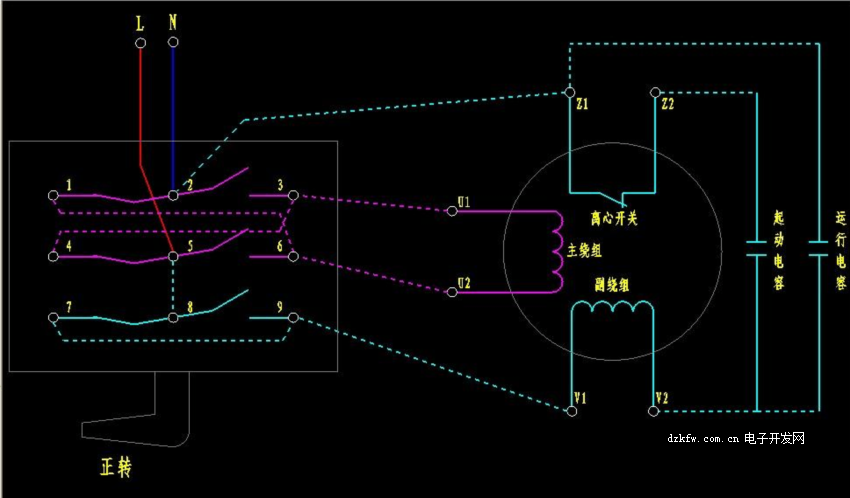

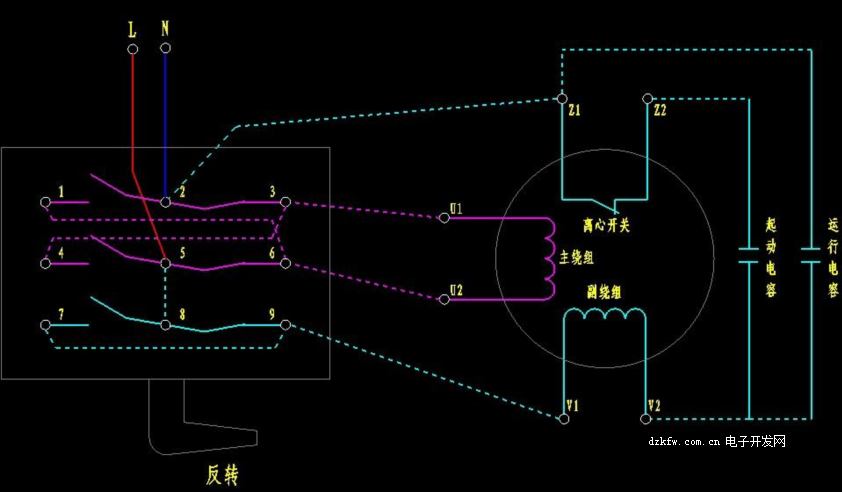

上圖,是雙電容單相電動機接線盒上的接線圖，圖上清晰的反映了電動機主繞組、副繞組和電容的接線位置，你只需要按圖接進電源線，用連接片連接Z2和U2，UI和VI，電動機順轉，用連接片連接Z2和U1，U2和VI，電動機逆轉。 單相電動機各個元件也好鑒別，電容都是裝在外面，用肉眼就可以看清楚接線位置（如上圖）啟動電容接在V2—Z1位置，運行電容接在V1—Z1間，從里面引出的線也好鑒別，接在（如上圖）UI—U2位置的是運行繞組，接在Z1—Z2位置的是啟動繞組、接在V1—V2位置的是離心開關。用萬用表也容易區分6根線，阻值最大的是啟動繞組，阻值比較小的運行繞組，阻值為零的是離心開關。如果運行繞組和啟動繞組阻值一樣大，說明這兩個繞組是完全相同的，可以互為代用。單相電動機的繞組兩端和電容兩端不分極性，任意接都可以，但啟動繞組和運行繞組不能接反，啟動電容和運行電容不能接反，否則容易燒啟動繞組。
