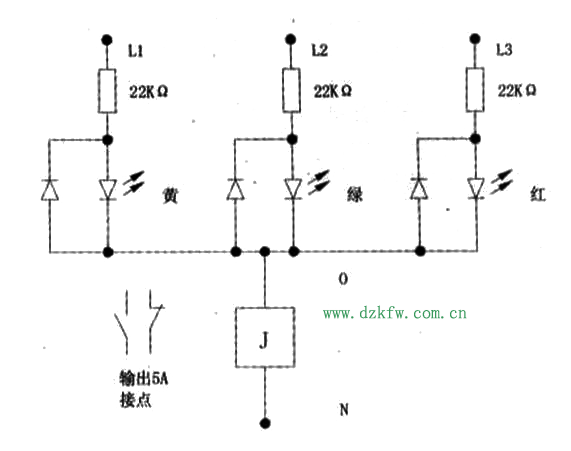

會員注冊電路如下圖所示，當三相電路中任何一相斷相時，平衡的星點被打破，小繼電器J得電吸合，外接的控制觸頭動作，立即切斷主電路交流接觸器的線圈電源，對電機進行斷相保護。
巧用LED燈做電機斷相保護器
元件采用φ5mm高亮白色發光二極管(或者黃綠紅三色，正好對應ABC三相)，1N4001硅二極管，2W22kΩ電阻，小繼電器選HH52P-L插拔式帶動作指示燈5A AC220V或者正泰的JZX-22F。調節電阻阻值，使發光二極管正向工作電流≥15mA左右，正向電壓降 約為3.5V左右，才能正常發光。更主要的是滿足小繼電器吸合電流，一般在10~20mA間。當三相電路中任何一相斷相時，平衡的星點被打破，0點處的零 點位升到190V的電壓。這個0點是懸空的，不能與任何零線相接。這個190V的電壓加到小繼電器J兩端，大于最低吸合電壓，而動作，自身頂部的紅色發光 二極管亮。
這些小元件，價廉物美。在0點和N點間，即小繼電器J兩端，還可以加入小蜂鳴器，或者通過接點引出，外接大型報警器。聲、光、動作、三樣同時報警。
