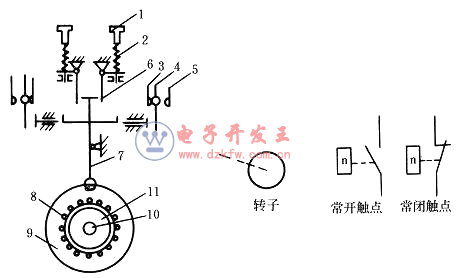

會員注冊速度繼電器結構示意圖
速度繼電器的定子結構與籠型異步電動機類似，一個空心圓環，由硅鋼片沖壓而成，并有籠型繞組。轉子是一個圓柱形永久磁鐵。
（圖，速度繼電器結構示意圖）
速度繼電器轉子的軸與被控電機的軸相連接，而定子套在轉子上。當電動機轉動時，速度繼電器的轉子隨之轉動，然后定子也轉動。當速度達到某一數值時，速度繼電器的常閉觸頭分斷，常開觸頭閉合。當電動機轉速低于某一值時，定子產生的轉矩減小，觸頭在彈簧作用下復位。一般速度繼電器的轉軸在130r/min左右時，觸頭即能動作；在100r/min時，觸頭即能恢復到正常位置。可以通過螺釘的調節來改變速度繼電器動作的轉速，以適應控制電路的要求。
