固態繼電器由于無機械觸點和其它機械部件，故其可靠性非常高、壽命長，在接通與關斷切換的瞬間都不會產生電火花、并且無噪聲，其開關速度相當快、工作頻率也較高；又因這種繼電器的輸入與輸出間采用了光電耦合器，因此還具有良好的抗干擾性能。
單相固態繼電器的另一個顯著特點是控制輸入單3+ 4一端子的驅動電壓動態范圍大，一般為直流DC10~18V，交流控制1~ 2~兩個控制導通的控制樁的交流電壓也在AC24~380V，控制電流這要看固態繼電器上的標注的額定控制電流數值。一般小型的單相固態繼電器的控制電流在10~40A。一般1~為電源來的進線，2~為輸出到負載的線，它內部為一雙向晶閘管，即使1~與2~兩樁接錯了也可以正常用。并且它的3十 4一的驅動電流要求不大，即只需要給它輸入一個很小的信號，即可完成對電路系統的控制。注意它的3十 4一兩個接線端子不能接錯，否則不能工作。
由于固態繼電器有上述特性，因此可由TTL、CMos等數字電路來直接驅動，所以固態繼電器在數字程控裝置、數據處理系統的終端及其它工業自動控制系統中被廣泛采用。
固態繼電器的種類很多，有交流單相、交流三相。所以選用固態繼電器時，要根據所控制的負載電源電路來進行匹配。

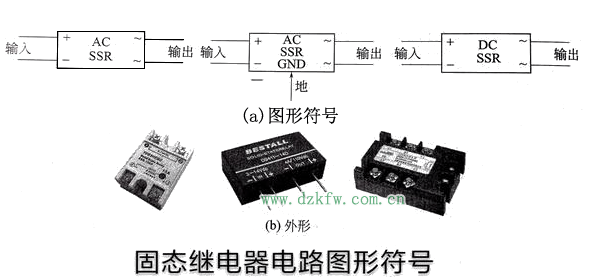

上面所講的固態繼電器為交流固態繼電器（AC-SSR），它還可以分直流固態繼電器（DC-SSR）。交流固態繼電器能夠控制交流負載電壓接通與斷開，其輸出開關器件為雙向晶閘管；而直流固態繼電器能夠控制直流負載電源的接通與斷開，其內部輸出的器件則為大功率的單相晶閘管。
