會員注冊干簧繼電器舌簧繼電器的結構組成

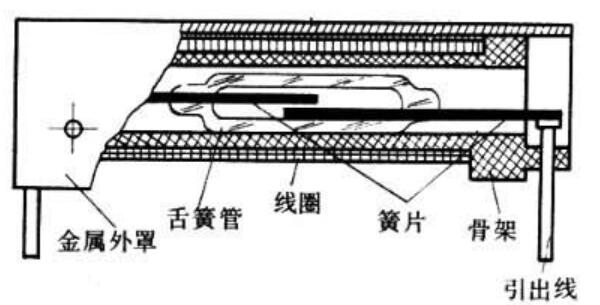

舌簧繼電器(又稱 干簧繼電器)主要由線圈和舌簧管構成。
舌簧管是由兩根或三根高導磁材料制成的舌簧片封結在玻璃管中構成的。舌簧片可構成磁路的一部分。封結在玻璃管內的舌簧片自由端電鍍一層貴金屬，因此它又可作為繼電器的觸點起開閉電路的作用。線圈激勵通電后，封結在玻璃管兩端的舌簧片被磁化，管內兩簧片的自由端相互吸引而閉合，使被控電路接通；線圈斷電后，磁路中磁通消失，兩舌簧片在本身機械應力的作用下回彈而分開，使被控電路切斷。作為觸點的舌簧片一端被封結在玻璃管內，可以避免污染物對觸點可靠工作的影響。觸點間浸潤水銀的叫水銀濕式舌簧繼電器。
舌簧繼電器原理
舌簧繼電器的主要元件就是舌簧觸點，而舌簧繼電器的性能也主要決定于舌簧觸點的性能。
舌簧觸點結構很簡單，其動作原理主要利用線圈或永久磁鐵的磁場在簧片上感應出N或S極，靠這種磁吸引力而動作，一但磁場被撤去，靠簧片的彈性而復原，回路斷開。
舌簧繼電器就是利用了線圈建立一定磁場使舌簧觸點動作而制成的。它的性能除了采用的舌簧觸點本身的性能外，還和線圈的參數有關，如線圈的匣數和電阻，二者一方面決定了線圈建立磁場快慢，另一方面又決定了繼電器的功率消耗的大小，所以合理設計線圈參數可以設計成快速動作型如DZM——19、DZM——70和DZM——71及DZM——80系列，動作時間分別小于4ms和3ms，滿足了電力系統的特殊要求，還可以設計成微功率型如HG——64舌簧中間繼電器，功率消耗小于80mW，適合于用量較大的場所，如電話交換機等。
舌簧繼電器發展方向
隨著工業水平的不斷提高，對舌簧觸點和舌簧繼電器有了新的要求，突出表現為四大趨勢：
（1）觸點容量要大
（2）觸點間耐壓要高
（3）觸點的結構要小型化
（4）觸點的動作時間要快
