會員注冊自耦變壓器是輸出和輸入共用一組線圈的特殊變壓器.升壓和降壓用不同的抽頭來實現.比共用線圈少的部分抽頭電壓就降低.比共用線圈多的部分抽頭電壓就升高.其實原理和普通變壓器一樣的，只不過他的原線圈就是它的副線圈```一般的變壓器是左邊一個原線圈通過電磁感應，使右邊的副線圈產生電壓``，自耦變壓器是自己影響自己
自耦變壓器是只有一個繞組的變壓器，當作為降壓變壓器使用時，從繞組中抽出一部分線匝作為二次繞組;當作為升壓變壓器使用時，外施電壓只加在繞組的—部分線匝上。通常把同時屬于一次和二次的那部分繞組稱為公共繞組，其余部分稱為串聯繞組，同容量的自藕變壓器與普通變壓器相比，不但尺寸小，而且效率高，并且變壓器容量越大，電壓越高.這個優點就越加突出。因此隨著電力系統的發展、電壓等級的提高和輸送容量的增大，自藕變壓器由于其容量大、損耗小、造價低而得到廣泛應用.
由電磁感應的原理可知,變壓器并不一定要有分開的原繞組和副繞組,只有一個線圈也能達到變換電壓的目的.在圖1中,當變壓器原繞組W1接入交流電源U1時,變壓器原繞組每匝的電壓降相同,電壓平均分配在變壓器原繞組1,2 ,變壓器副繞組W2的電壓等于原繞組每匝電壓乘以3,4的匝數.在U1不變的情況下,變更W1和W2的比例,就可以得到不同的U2值.這種原,副繞組直接串聯,自行偶合的變壓器就叫自藕變壓器,又叫單圈變壓器.
普通變壓器的原,副繞組是互相絕緣的,它們之間只用磁的聯系而沒有電的聯系,依線圈組數的不同,這種變壓器又可分為雙圈變壓器或多圈變壓器.由電磁感應的原理可知,并不一定要有分開的原繞組和副繞組,只有一個線圈也能達到變換電壓的目的.在圖1中,當原繞組W1接入交流電源U1時,原繞組每匝的電壓降相同,電壓平均分配在原繞組1,2之間,副繞組W2的電壓等于原繞組每匝電壓乘以3,4的匝數.在U1不變的情況下,變更W1和W2的比例,就可以得到不同的U2值.這種原,副繞組直接串聯,自行偶合的變壓器稱為自耦變壓器,又叫單圈變壓器.

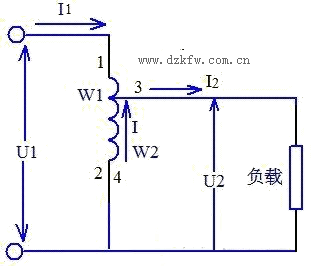

圖一

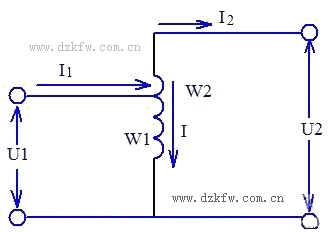

圖二
自耦變壓器中的電壓,電流和匝數之間的關系和一般變壓器相同,既:U1/U2=W1/W2=I2/I1=K
自耦變壓器最大特點是,副繞組是原繞組的一部分(如圖1 的自耦降壓變壓器),或原繞組是副繞組的一部分(如圖2所示的自耦升壓變壓器).
自藕變壓器原,副繞組的電流方向和普通變壓器一樣是相反的.
在忽略變壓器的激磁電流和損耗的情況下,可得出如下關系式
降壓:I2=I1+I,I=I2-I1
升壓:I2=I1-I,I=I1-I2
P1=U1I1,P2=U2I2
式中:
I1是原繞組電流,I2是副繞組電流
U1是原繞組電壓,U2是副繞組電壓
P1是原繞組功率,P2是副繞組功率
