無源正弦波-方波轉換器

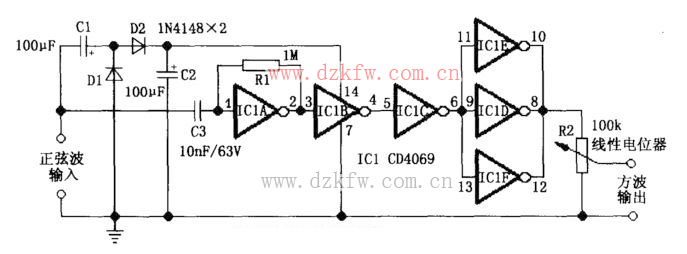

有時在電路的測試(如音頻電路測試)中需要對輸出情況進行測試。本文介紹一個正弦波變方波轉換電路（正弦波轉換成方波），見圖．它可從已有的正弦渡發生器中提出良好的方波信號．且不需外接電源為其電路供電．使得它可以方便地將正弦波發生器和測試裝置結合在一起。
輸入的正弦波電壓通過由c1、c2和Dl、D2組成的半波二倍壓電路為IC1提供工作電源。IClA構成放大器對輸入信號進行放大，信號經IClB、IC1C 反相、整形變換成方波信號，再由IClD IClE、IClF進行功率放大至輸出。R2用來調節輸出信號幅度。
圖示電路在20Hz～20kHz可輸出性能良好的方波。在使用時，為保證輸出信號的質量，建議輸入正弦波電壓有效值大于1.5V。輸入的正弦波電壓最小有效值須大于750mV，此時輸出信號的峰值約為2V。制作時，Dl、D2也可選用鍺材料的二極管，如2AP系列等．這時相對輸入信號的最小有效值還可低一些
輸入輸出的方波幅度與輸入渡形幅度成比例。
因?yàn)镃D4069的工作電壓為3～18V．所以輸入正弦渡電壓有效值不應超過6V，這樣經過整流和倍壓后，提供的電壓不會超過18v。
