會員注冊定子一般用硅鋼片疊壓制作，定子磁極數為4極，相當于一相繞組占兩個極，A相兩個極在空間相差180°，B相兩個極在空間也相差180°。電流在一相繞組內正負流動（此種驅動方式稱為雙極性驅動），A相與B相電流的相位相差90°，兩相繞組中矩形波電流交替流過。
即兩相電機的定子，在Nr=1時，空間相差90°,時間上電流相差90°相位差，電流與普通的同步電機相似，在定子上產生旋轉磁場，轉子被旋轉磁場吸引，隨旋轉磁場同步旋轉。

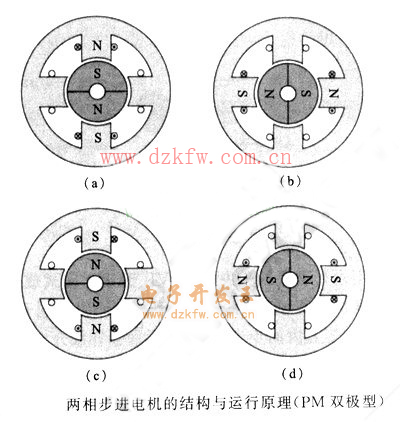

上圖表示兩相步進電機的結構（PM型）及其運行原理，從圖到圖順時針旋轉90°，依次圖、(d)均旋轉90°，依次不斷運轉成為連續旋轉。
以上圖為例，假如A相有兩個線圈，單向電流交替流過兩個線圈，也可產生相反的磁通方向，此方式稱為單極（uni-plar)型線圈。

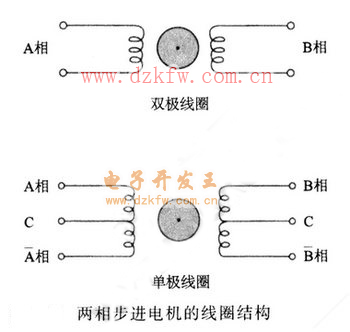

如下圖所示線圈內部只流過單方向電流，此線圈稱為單極型線圈；另一種，線圈內流過正、反方向電流的線圈稱為雙極型線圈，兩種線圈的優缺點將在后面的課程中詳細介紹。單極型線圈可以取代上圖所示雙極型線圈，運行時具有相同的步距角。
上圖中的兩相單極型線圈在有些文獻中也被稱為四相步進電機，此時其轉子極對數、齒數Nr，以及步距角θs均與雙極型線圈相同。本課程兩相電機的定義符合式θs=180°/PNr，即將轉子齒數和步距角θs代入式θs=180°/PNr，如P=2，則為兩相電機，如Nr相同，P=4，步距角θs只有1/2，則電機為四相電機，在此特別提請注意。
兩相步進電機現在應用廣泛，實際電機的構造比圖（PM雙極型兩相步進電機結構與運行原理）復雜，定子除采用疊片外，還有爪極結構，但基本原理可參考圖（PM雙極型兩相步進電機結構與運行原理），圖中所示的轉子被稱為PM型(永久磁鐵或永磁式）轉子，磁性圓柱的外表面形成轉子磁極。
