會員注冊一、圖形符號的構成
電氣圖形符號由符號要素、限定符號、一般符號、方框符號、組合符號構成。
二、圖形符號的使用規則
電氣制圖在選用圖形符號時，應遵守以下使用規則：
1.圖形符號的大小和方位可根據圖面布置確定，但不應改變其含義，且符號中的文字和指示方向應符合讀圖要求。
2.多數情況下，符號的含義由其形式決定，而符號的大小和圖線的寬度一般不影響符號的含義。
3.在滿足需要的前提下，盡量采用最簡單的形式。
4.在同一張電氣圖樣中只能選用一種圖形形式，圖形符號的大小和線條的粗細亦應基本一致。
5.符號方位不是強制的。
6.圖形符號中一般沒有端子符號。
7.導線符號可以用不同寬度的線條表示，以突出或區分某些電路、連接線等。
8.圖形符號一般都畫有引線。
9.圖形符號均是按無電壓、無外力作用的正常狀態表示的。
10.圖形符號中的文字、物理量符號，視為圖形符號的組成部分。當這些符號不能滿足時，可再按有關標準加以充實。
三、發電廠和變電所常用圖形符號
電氣一次回路常用圖形符號，見圖1和圖2。

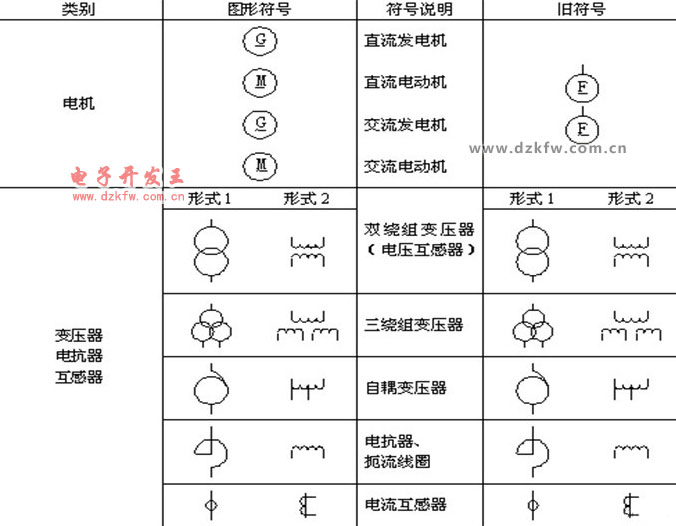

圖1 電氣一次回路常用圖形符號

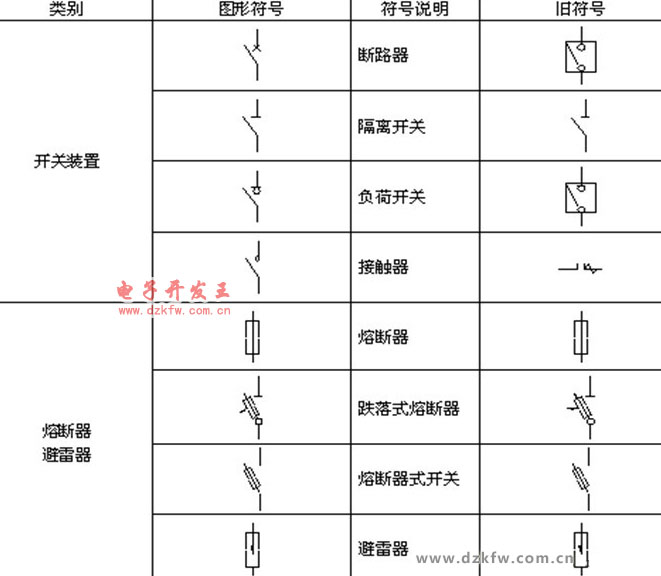

圖2 電氣一次回路常用圖形符號
