會員注冊隔離變壓器分為安全隔離和一般隔離變壓器兩種。
安全隔離變壓器是指為完全特低電壓電路提供電源的隔離，它適用于定向所使用的安全低壓電器設備(如玩具、電鈴、手持式電動工具等)。

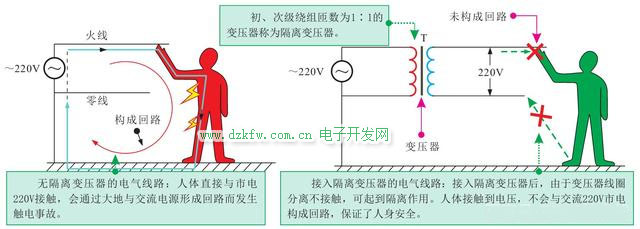

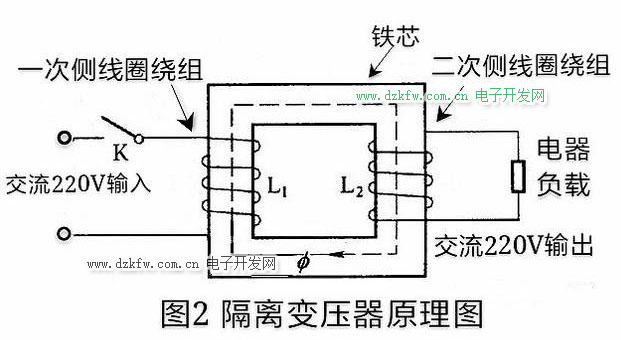

一般的隔離變壓器是指一次側繞組與二次側繞組在電氣上彼此可靠隔離的變壓器，用于避免偶然同時接觸帶電體(其中包括因絕緣損壞而可能帶電的金屬結構部件)和地帶來的危險，保護人生安全。下圖為隔離變壓器的原理圖。
220V隔離變壓器雖然說是按照1:1(指它的輸入電壓和輸出電壓都是為220V)，但是它的繞制匝數并不是按照1:1的比例來繞制的(即如上圖2所示L1、L2)，這里涉及到電磁感應的效率問題。
至于復雜的計算公式這里就不說了。我們只要其結果，一般在繞制時需要首先計算出每伏需要繞的匝數(即:安匝比V/T，用ω0表示)，一次側(初級)用輸入電壓乘以ω0，二次側用輸出電壓乘以ω0后還要乘以一個效率系數1.05才是真正的1:1的隔離變壓器。這里舉例說明吧；假如變壓器的安匝比為1v/5匝，那么輸入側(L1)為220V則用220×5=1100匝，那么二次側的電壓也是220V，安匝比也是1V/5匝，計算出的的總匝數也是1100匝，此時必須將這個總匝數再乘以效率系數1.05才是二次側的實際匝數，即1100×1.05=1155匝，簡單地說，二次側的總匝數(L2)需要比輸入側多55匝才能夠?qū)⒏綦x變壓器的電壓對等的轉換到二次側輸出。
綜合上述，提問者在自制隔離變壓器時如果將一次側線圈繞組繞多了，則二次側的電壓會降低很多；如果將二次側的繞組線圈的匝數繞多了，則輸出電壓會升高很多，而無法使用。這里可以用萬用表測量其隔離變壓器的輸出電壓究竟是高多少，再重新將二次側的匝數折掉一些。具體折掉多少，有一個簡單方法；即另外用漆包線繞在變壓器上，看1伏電壓需要繞幾圈，即為這個變壓器的安匝比，知道了這個就可以將繞多的匝數用高或低的電壓去增加或減少匝數即可。
