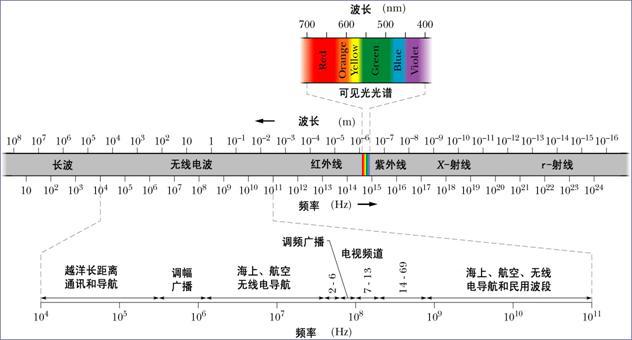

會員注冊今天我心血來潮又做了一個收音機的天線，接著給大家來個詳細的制作教程。體積縮小了好幾倍，接收頭的放置位置更加有利于電磁波的接收。給大家看個電磁波譜：
我估計這個固定天線能收到大部分的無線電波。個人認為把它當做一個WIFI的天線也是一個不錯的選擇。
這次DIY所用的材料與工具：
材料：
1、不銹鋼小盆
2、石英燈燈架
3、三棱鏡鏡架
4、奶瓶瓶蓋
5、帶屏蔽層的導線，最好用專用的天線。
6、電視天線
工具：
1、老虎鉗和尖嘴鉗
2、剪刀和鋼釘{有電鉆可以不用}
3、螺絲螺母若干
4、一個方木塊{打孔時墊著}
5、2B鉛筆
DIY難度：☆☆
用時：2小時（鉆孔費了時間）
DIY花費：大約30RMB{大部分零件家里都有}

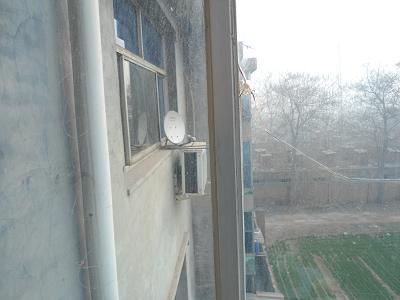

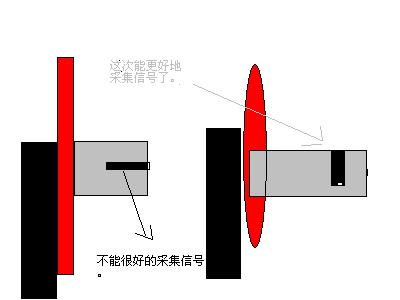

這次的接收頭和原來接收頭的位置：

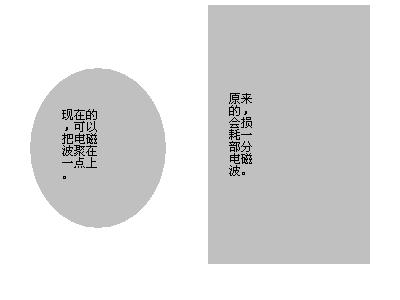

這次反射板和原來的對比：
本次DIY所用到的工具。（抱歉有的沒照上，多多包涵！）

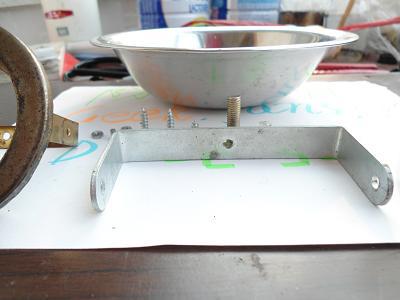

本次DIY所用到的材料。（部分是加工好了的。）

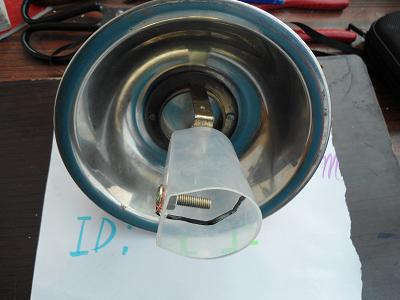

這是最終的成品。很小巧吧！可以攜帶哦！
接下來是本次DIY的全過程。

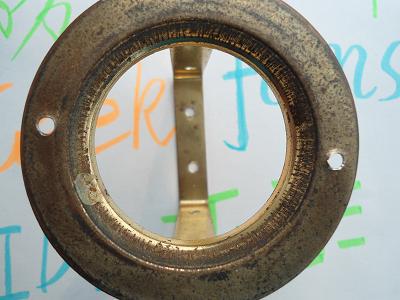

把石英燈燈架兩邊各打一個孔。（四個更好哦！）

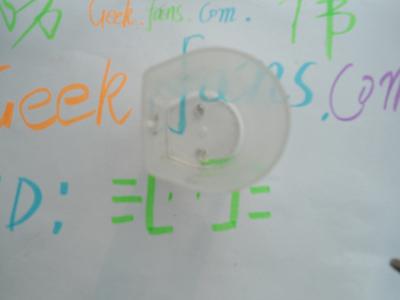

把奶瓶瓶蓋用剪刀鉆成這樣。（如果被媽媽知道是會被打屁屁的。保密哦！）
用螺絲把奶瓶瓶蓋和石英燈燈架連起來。（沒找到合適的螺絲就用裝修用的螺絲來頂替了。）

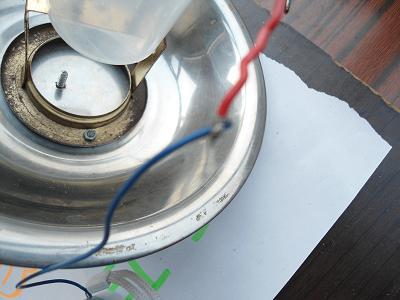

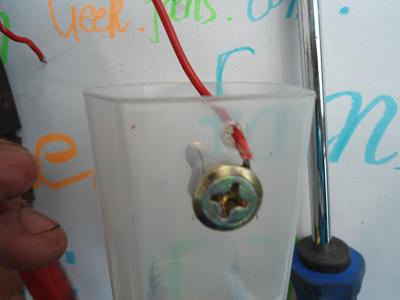

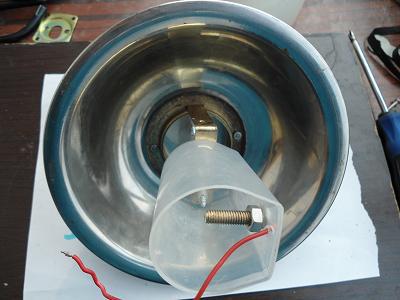

找一根導線，固定在瓶蓋上，這個螺絲就是接收頭。（如果做電視天線，再在旁邊接一條線就好了）
把不銹鋼小盆像這樣鉆兩個孔。用鉛筆定好位，再用釘子砸出一個小孔，接著用剪刀擴大這個孔，
最后用一個鉆頭把毛刺去掉。（哎沒電鉆啊，有電鉆輕而易舉的搞定。）

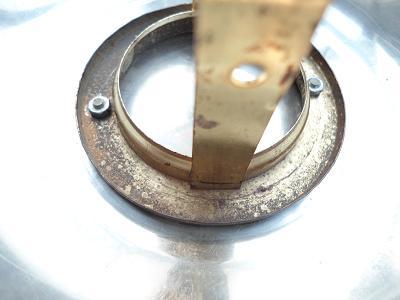

用螺絲固定在不銹鋼小盆上，這個螺絲是燈架上自帶的一個。

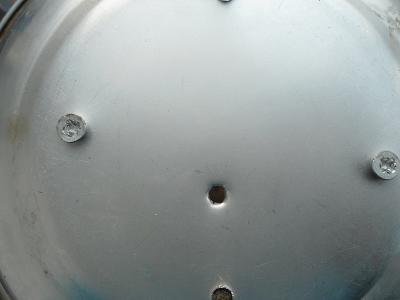

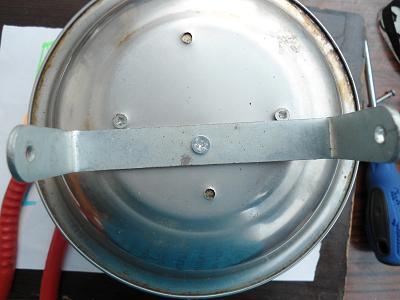

后面是這樣的。中間那個孔固定支架用。
把三菱鏡的支架，弄在盆子上。（完工嘍！！！）
請大家欣賞幾幅圖片：

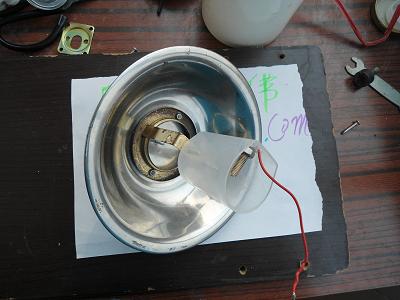

正面看，O（∩_∩）O哈！，有點摸樣了。
和我家的小鍋對比一下，不錯吧！！！！

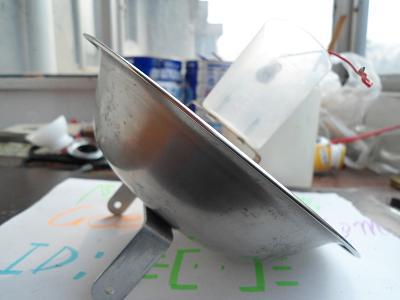

側面看看，帥呆了！！！！
我的螃蟹圖案，哦哦哦，太高興了。你做成了嗎？？？？
一切完工了，接下來是測試階段。
擺放好位置，開始測試。

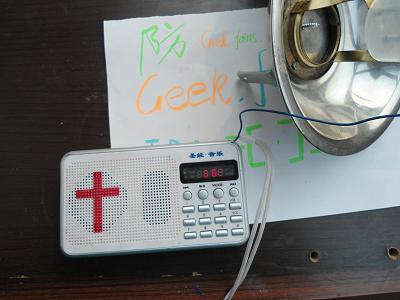

和收音機的天線接起來。
哦，奶奶信基督教，買了個收音機，不錯吧！@#￥%……
看不加天線時和加上天線時的對比。效果不錯。做完測試時不加天線有8個臺，加上后有29個臺。
不加天線時收到的頻率： 加天線時收到的頻率：
1、87.5 2、88.2 1、89.0 2、90.9
3、89.0 4、90.7 3、93.0 4、94.6
5、91.5 6、93.0 5、96.5 6、99.2
7、94.6 8、95.6 7、101.3 8、102.4
9、98.1 9、99.2 9、104.3 10、107.9
10、100.3 11、100.9 11、106.7 12、103.7
12、101.3 13、101.5 13、101.8 14、100.9
14、101.8 15、102.4 15、98.8 16、96.2
16、103.0 17、103.7 17、94.1 18、92.7
18、104.3 19、106.2 19、90.7 20、108.0
20、108.0 21、90.2 22、91.5
23、93.3 24、95.6
25、98.1 26、100.3
27、101.5 28、103.0
28、106.2
