會員注冊PN結加正向電壓時，可以有較大的正向擴散電流，即呈現低電阻， 我們稱PN結導通； PN結加反向電壓時，只有很小的反向漂移電流，呈現高電阻， 我們稱PN結截止。 這就是PN結的單向導電性。

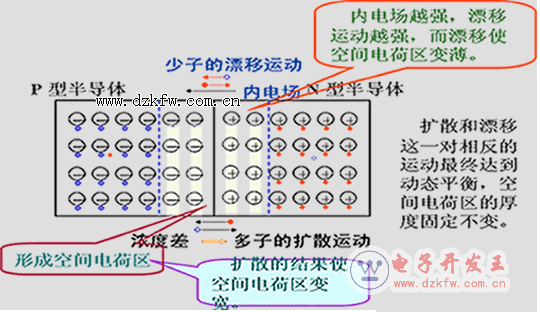

在PN結沒有外加電壓時．PN結中載流子的擴散運動和漂移運動達到動態平衡，所以通過PN結的總電流為零。
正偏
加正向電壓（正偏）——電源正極接P區，負極接N區，外電場的方向與內電場方向相反。
外電場削弱內電場→耗盡層變窄→擴散運動→漂移運動→多子擴散形成正向電流（與外電場方向一致）IF，而且外加正向電壓對正向電流有很強的控制作用。

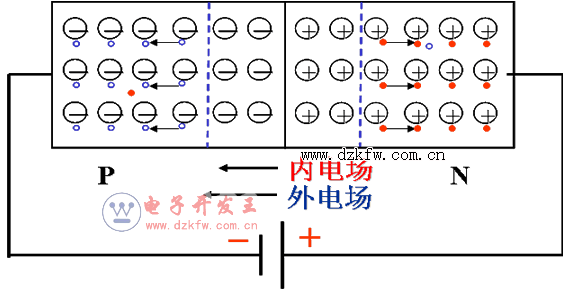

反偏
加反向電壓（反偏）——電源正極接N區，負極接P區，外電場的方向與內電場方向相同。
外電場加強內電場→耗盡層變寬→漂移運動→擴散運動→少子漂移形成反向電流IR，而且反向電流基本上不隨外加電壓而變化，但隨溫度變化大。
pn結的單向導電性有什么作用？
空間電荷區也稱 PN 結
1.PN 結加正向電壓（正向偏置）
內電場被削弱，多子的擴散加強，形成較大的擴散電流。
PN 結加正向電壓時，PN結變窄，正向電流較大，正向電阻較小，PN結處于導通狀態。

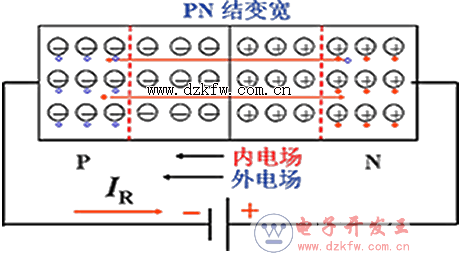

2.PN 結加反向電壓（反向偏置）
內電場被加強，少子的漂移加強，由于少子數量很少，形成很小的反向電流。
PN 結加反向電壓時，PN結變寬，反向電流較小，反向電阻較大，PN結處于截止狀態。
溫度越高少子的數目越多，反向電流將隨溫度增加。
