會員注冊介紹一款用運放驅動的簡單實用開環功率放大器。傳統運放驅動功放，因受運放電壓的限制，功率難以做大。本功放采用電壓轉換電流方式直接驅動功放管進行功率放大，所以輸出功率主要取決于末級功放管和功放電源，且揚聲器無開／關機沖擊聲。全機沒有加任何補償電容，原汁原味，移相小。由于采用運放作恒流放大，所以很方便更換不同性能的運放，音色有更多的選擇。

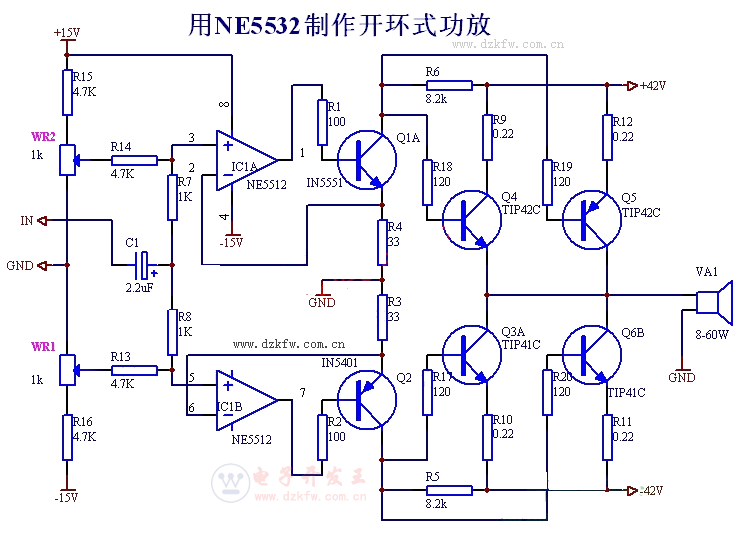

電路如圖１，ＩＣA與Q１、ＩＣB與 Q２分別組成電流負反饋吸收式恒流源，分別負責音頻信號正半周與負半周的電壓、電流轉換放大，使Q３、Q４基極電流只受ＩＣ１、ＩＣ２輸入電壓控制，也就是說，只要運放輸入為一恒壓值，末級管Q5、Q6集電極流過電流也為一恒定值。ＷR１、ＷR２（多圈電位器）分別用來調整Q5、Q6靜態電流與輸出零點， 本機調試較簡單，先把ＷR１、ＷR２調至最小位置，然后緩慢調節ＷR１、ＷR２使Ｒ12、Ｒ11上壓降為４０ｍＶ（２００ｍＡ）。測量輸出點，再微調Ｗ１或Ｗ２使輸出點電壓控制在５ｍＶ以下。然后預熱半小時后，再重調一下，即可接入音箱試音。主觀評價，該功放信噪比高，低音豐滿，有彈性，高音纖細流暢。
運放采用ＮＥ５５３２雙運放，Q１、Q２選中功率管IN5550、5401等，末級功放管可選用三肯對管TIP41C、TIP42C或TIP36C、TIP35C等音頻對管，電阻用１／４Ｗ金屬膜電阻。
