會員注冊用分立元件制作的耳聾助聽器,Hearing aids
關鍵字：助聽器電路圖
注：本文介紹的助聽器電路簡單、材料容易獲取，適合初學者學習制作時參考，同時也可用于輕度耳聾者臨時配戴，建議耳聾患者到專門機構配備適合自己的助聽器，以免因小失大！
一、工作原理

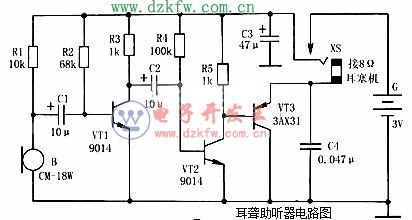

耳聾助聽器的電路如圖1所示，它實質上是一個由晶體三極管VT1～VT3構成的多級音頻放大器。VT1與外圍阻容元件組成了典型的阻容耦合放大電路，擔任前置音頻電壓放大；VT2、VT3組成了兩級直接耦合式功率放大電路，其中：VT3接成發射極輸出形式，它的輸出阻抗較低，以便與8Ω低阻耳塞式耳機相匹配。
駐極體話筒B接收到聲波信號后，輸出相應的微弱電信號。該信號經電容器C1耦合到VT1的基極進行放大，放大后的信號由其集電極輸出，再經C2耦合到VT2進行第二級放大，最后信號由VT3發射極輸出，并通過插孔XS送至耳塞機放音。
電路中，C4為旁路電容器，其主要作用是旁路掉輸出信號中形成噪音的各種諧波成份，以改善耳塞機的音質。C3為濾波電容器，主要用來減小電池G的交流內阻（實際上為整機音頻電流提供良好通路），可有效防止電池快報廢時電路產生的自激振蕩，并使耳塞機發出的聲音更加清晰響亮。
一、工作原理
耳聾助聽器的電路如圖1所示，它實質上是一個由晶體三極管VT1～VT3構成的多級音頻放大器。VT1與外圍阻容元件組成了典型的阻容耦合放大電路，擔任前置音頻電壓放大；VT2、VT3組成了兩級直接耦合式功率放大電路，其中：VT3接成發射極輸出形式，它的輸出阻抗較低，以便與8Ω低阻耳塞式耳機相匹配。
駐極體話筒B接收到聲波信號后，輸出相應的微弱電信號。該信號經電容器C1耦合到VT1的基極進行放大，放大后的信號由其集電極輸出，再經C2耦合到VT2進行第二級放大，最后信號由VT3發射極輸出，并通過插孔XS送至耳塞機放音。
電路中，C4為旁路電容器，其主要作用是旁路掉輸出信號中形成噪音的各種諧波成份，以改善耳塞機的音質。C3為濾波電容器，主要用來減小電池G的交流內阻（實際上為整機音頻電流提供良好通路），可有效防止電池快報廢時電路產生的自激振蕩，并使耳塞機發出的聲音更加清晰響亮。
二、元器件選擇
VT1、VT2選用9014或3DG8型硅NPN小功率、低噪聲三極管，要求電流放大系數β≥100；VT3宜選用3AX31型等鍺PNP小功率三極管，要求穿透電流ICeo盡可能小些，β≥30即可。
B選用CM-18W型（φ10mm×6.5mm）高靈敏度駐極體話筒，它的靈敏度劃分成五個擋，分別用色點表示： 紅色為-66dB，小黃為-62dB，大黃為-58dB，藍色為-54dB，白色＞-52dB。本制作中應選用白色點產品，以獲得較高的靈敏度。B也可用藍色點、高靈敏度的CRZ2-113F型駐極體話筒來直接代替。
XS選用CKX2-3.5型（φ3.5mm口徑）耳塞式耳機常用的兩芯插孔，買來后要稍作改制方能使用。改制方法參見圖2所示，用鑷子夾住插孔的內簧片向下略加彎折，將內、外兩簧片由原來的常閉狀態改成常開狀態就可以了。改制好的插孔，要求插入耳機插頭后，內、外兩簧片能夠可靠接通，拔出插頭后又能夠可靠分開，以便兼作電源開關使用。耳機采用帶有CSX2-3.5型（φ3.5mm）兩芯插頭的8Ω低阻耳塞機。
R1～R5均用RTX-1/8W型碳膜電阻器。C1～C3均用CD11-10V型電解電容器，C4用CT1型瓷介電容器。G用兩節5號干電池串聯而成，電壓3V。
三、制作與使用

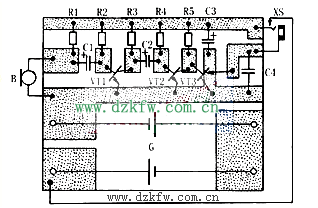

圖3所示是該助聽器的印制電路板接線圖。印制電路板實際尺寸約為60mm×50mm。此印制板不必腐蝕，只要用小刀將不需要的銅箔割開揭去即可。電池夾可用尺寸約為20mm×8mm的長方形磷銅片4片，彎制成“L”形狀，在底腳各打上一個小孔，用銅鉚釘直接鉚固在電路板上而成。
焊接好的電路板，裝入尺寸約為64mm54×mm×18mm的精致塑料或有機玻璃小盒內。盒面板和上側面，事先分別為話筒B、插孔XS開出受音孔和安裝孔。裝配好的耳聾助聽器外形如圖4所示。
本機調試很簡單：首先，通過調整電阻器R2的阻值，使VT1集電極電流（直流毫安表串聯在R3回路）在1.5mA左右；然后，通過調整R4阻值，使助聽器的總靜態電流（直流毫安表串聯在電池G的供電回路），在10mA左右即可。因各人使用的駐極體話筒B參數有所以不同，有時R1的阻值也需要作適當調整，應調到聲音最清晰響亮為止。
使用時，一般將助聽器置于使用者的上衣口袋內，注意話筒B的受音孔應朝外。戴上耳塞式耳機，并將插頭插入助聽器的插孔XS內，電路即自動通電工作；拔出插頭，助聽器即自動斷電停止工作。
