在圖27／16（a）所示線路中，按下K，調整R1，R2，R3和R4使檢流計無偏轉，從基爾霍夫定律可以得到R1／R2＝R3／R4，當已知其中的三個電阻時，就能確定第四個電阻。

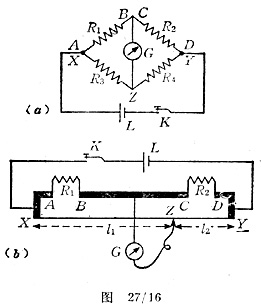

這就是“惠斯登網絡原理”，它在電測量中應用極廣，例如惠斯登電橋，見圖27／16（b）。其中XY是一段均勻導線（即dR／dL不變），A、B、C和D為如圖所示的用裸銅片連接的電接頭，R1和R2分別接在AB和CD之間，BC的中點通過檢流計接至滑動觸頭Z。比較27／16（a）和（b）可以證明：導線XZ相當于R3，ZY相當于R4，當Z被置于使G無偏轉的位置時，有
R1／R2＝XZ的電阻／ZY的電阻
對于均勻導線，上式右邊為它們的長度之比，故有
R1／R2＝L1／L2
這樣，若已知R1和R2中的一個，就能確定另一個。通常選一只標準電阻作R2，按照
R1＝R2（L1／L2）就可以確定R1。
