會員注冊實驗二：戴維寧等效電路
一、實驗目的
1. 求二端網絡a、b的戴維寧等效電路。
2. 確定戴維寧定理的正確性。
二、實驗器材
1. 萬用表 1個
2. 12V電源 1個
3. 直流電流源 1個
4. 電壓表 1個
5. 電壓控制電流源 1個
6. 電阻 2個
三、實驗原理及實驗電路
如圖2-1所示的電路。
根據電路理論求二端網絡a、b的戴維寧等效電路可分為兩步，
即先求開路電壓 ，再求等效電阻 。
1. 求開路電壓，電路如圖3-2所示。
開路電壓 。
2. 求等效電阻。

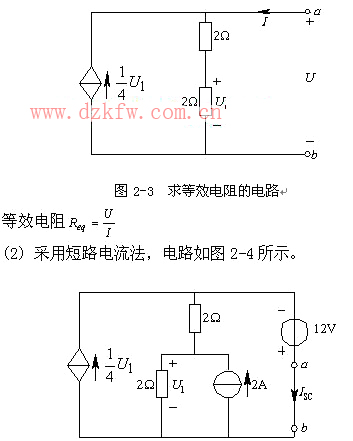

(1) 采用外加電壓法，電路如圖2-3所示。
圖2-4 短路電流求解電路
等效電阻
四、實驗步驟

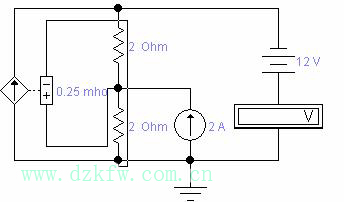

1. 建立圖2-5所示的開路電壓測試電路。
圖2-5 開路電壓測試電路
2. 激活該電路，測量a、b兩端的開路電壓 。
3. 根據圖3-2所示的電路的元件值，計算a、b兩端的開路
電壓 。
4. 根據等效電阻的定義，將電路中所有的電源置零，即電
流源開路，電壓源短路，得到無源二端網絡，在二端網絡的端口處接一個萬用表，如圖3-6所示，激活電路，測量等效電阻值。
圖2-6 等效電阻測試電路
5. 根據圖2-3、2-4分別采用外加電壓法、短路電流法理論
計算等效電阻值。
6. 根據以上結果畫出二端網絡a、b的戴維寧等效電路。
五、思考題
理論計算結果與實驗結果進行對比,情況如何?
六、實驗報告要求
1. 完成實驗步驟四中所有數據的記錄和計算工作。
2. 回答思考題五中的問題。
