ESP32單片機是一款基于改進的Tensilica LX6微架構的32位雙核處理器 SoC，配備2.4 GHz Wi-Fi和藍牙功能。由于其低功耗、高速度和廣泛的應用適用性而被廣泛應用。本文將介紹ESP32單片機的基本概念，開發環境，開發語言和一些注意事項，并提供一些簡單的代碼例程，以點亮LED燈和控制繼電器為例。

一、ESP32單片機的基本概念

1.雙核架構

ESP32單片機有兩個處理器內核，主內核和協處理器內核。主內核能夠運行完整的操作系統，而協處理器內核僅用于低功率計算。

2. Wi-Fi和藍牙功能

ESP32單片機支持2.4 GHz Wi-Fi和藍牙低功耗技術，可以在物聯網應用中實現設備之間的通信。

3. 集成多種外設

ESP32單片機集成了具有豐富特性的外設，如連接可編程輸入/輸出口(Pin)的通用串行總線(UART)，藍牙低功耗(BLE)，通用直接存儲器訪問(UMA)，I²C，SPI，SDIO和功率管理單元( PMU)等。

4. 支持多種操作系統

ESP32單片機可支持多種操作系統，如FreeRTOS，AliOS Things等，以滿足不同的應用需求。

二、開發環境

ESP32單片機開發的兩個主要環境：Arduino IDE和Espressif官方的ESP-IDF。

1. Arduino IDE

使用Arduino IDE可以更加快速簡單地進行開發，Arduiono為ESP32提供了一個官方的軟件開發工具，用戶可以通過這個工具基于Arduino開發自己的編碼，并燒錄到ESP32上進行實驗。使用步驟：

(1)下載Arduino IDE

(2)安裝ESP32包

(3)選擇ESP32板

(4)編寫程序

(5)燒錄到ESP32上

2. ESP-IDF

ESP-IDF是專門為ESP32定制的官方開發環境，使用ESP-IDF可以完全控制ESP32硬件的全部功能，并使用其內置的API完成更高級的任務。開發步驟：

(1)下載ESP-IDF

(2)建立并配置項目

(3)編寫程序

(4)編譯和燒錄到ESP32

三、開發語言

ESP-IDF支持C和C++編程語言，Arduino IDE支持Arduino編程語言。

C和C++可用于訪問ESP32的所有功能，并且可以使用Espressif的API庫創建更高級的功能。

Arduino編程語言基于C/C++語言，并使用面向?qū)ο缶幊谭椒āＫ�簡化了硬件編程，并利用Arduino的許多內置庫來操作輸入/輸出口，并在屏幕上輸出數據。

四、注意事項

1. ESP32單片機的工作電壓為3.3V，不能將其與5V設備直接連接。

2. 在連接輸入/輸出口時，應仔細研究設備制造商的規格說明，并選擇正確的電阻值來保護設備。

3. ESP32單片機的特殊處理器架構意味著需要為每個處理器內核編寫程序。 這需要特定的編程技能并可能需要額外的工具/庫。

五、代碼例程

下面提供兩個簡單的ESP32單片機代碼例程，分別是點亮LED燈和控制繼電器：

（1）點亮LED燈

好的，下面是一個使用ESP32點亮LED燈的例程，包括電路圖，代碼，代碼注釋和注意事項：

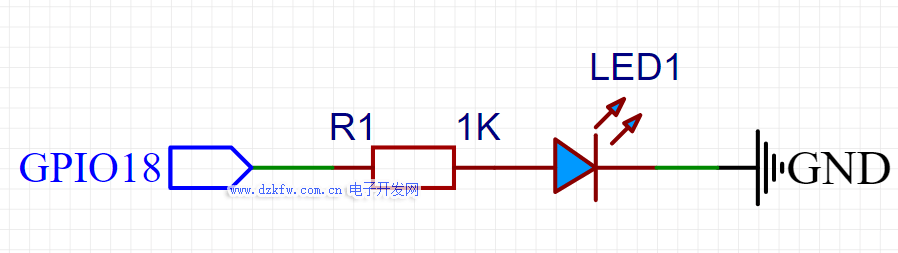

1. 電路圖

2. 代碼

然后，我們需要編寫代碼來讓ESP32單片機控制GPIO口，從而點亮 LED燈。請參考以下代碼：

/*
ESP32點亮LED燈的例程
本例程使用GPIO18控制LED
*/
// 引入需要的庫
#include <Arduino.h>
// 定義 LED 燈所在 GPIO 口的編號
#define LED_PIN 18
void setup() {
// 將LED所在的GPIO口設置為輸出模式
pinMode(LED_PIN, OUTPUT);
}
void loop() {
// 將LED置于高電平狀態，即點亮LED燈
digitalWrite(LED_PIN, HIGH);
// 延遲一段時間，Unit為毫秒ms
delay(1000);
// 將LED置于低電平狀態，即熄滅LED燈
digitalWrite(LED_PIN, LOW);
// 再次延遲一段時間
delay(1000);
}

3. 代碼注釋

為了更好地理解上述代碼，以下是注釋:

首先，使用 #include <Arduino.h>引入了 Arduino 庫，#define LED_PIN 18 定義了使用 GPIO18 作為 LED 口。
void setup()是初始化函數，它會在程序運行開始時執行一次。在本例中，通過 pinMode(LED_PIN, OUTPUT) 將 GPIO18 作為輸出模式，以控制 LED 的狀態。
void loop() 是主函數，它在初始化函數執行后按照無限循環執行。
在本例中，通過調用 digitalWrite(LED_PIN, HIGH) 將 GPIO18 的電平狀態設置為高電平（3.3V），以點亮 LED 燈。然后，通過 delay(1000) 函數延遲1秒鐘時間。接著，調用 digitalWrite(LED_PIN, LOW) 將 GPIO18 的電平狀態設置為低電平（0V），以熄滅 LED 燈。再次使用 delay(1000) 延遲1秒鐘時間。

4. 注意事項

在使用 ESP32 單片機控制 LED 燈時，需要注意一些事項：

1. 注意電源電壓，ESP32 單片機的工作電壓為3.3V，將其連接到其他電壓系統時，需要使用電位分壓器將電壓轉換為其能夠接受的范圍內。
2. 在連接輸入/輸出口時，應仔細研究設備制造商的規格說明，并選擇正確的電阻值來保護設備。
3. ESP32 單片機的特殊處理器架構意味著需要為每個處理器內核編寫程序。這需要特定的編程技能并可能需要額外的工具/庫。

（2）控制繼電器

好的，下面是一個使用 ESP32 控制繼電器的例程，包括電路圖，代碼，代碼注釋和注意事項：

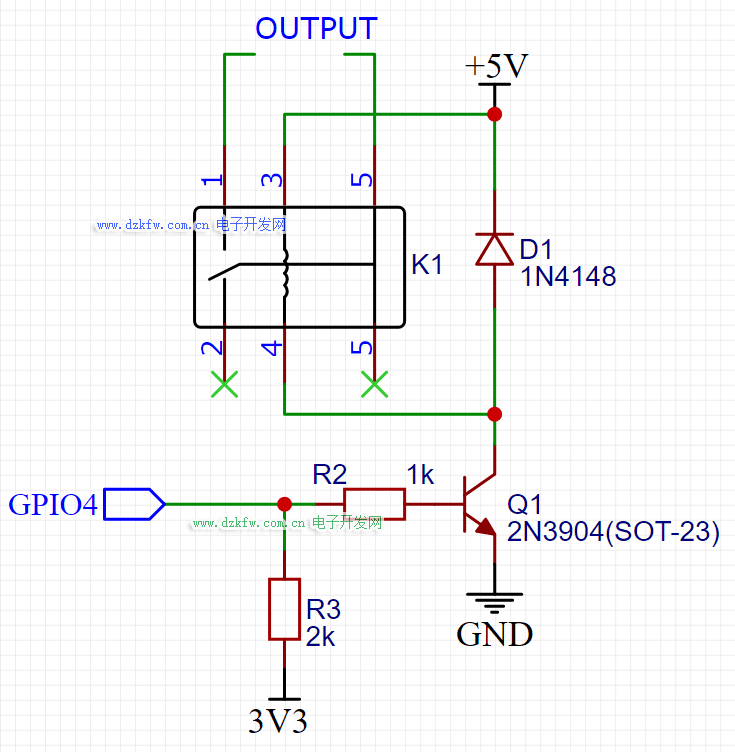

1. 電路圖

首先，我們需要將 ESP32 單片機的一個 GPIO 口連接到一個繼電器，以控制繼電器的開關。以下是電路圖：

在這個電路中，繼電器的 VCC 引腳連接到電源正極5V，而 GND 引腳連接到電源地線上。在此基礎上，IN 引腳連接到 ESP32 單片機的 GPIO4 口，由此控制繼電器的開關狀態。

2. 代碼

然后，我們需要編寫代碼來讓 ESP32 單片機控制 GPIO 口，從而實現控制繼電器的功能。請參考以下代碼：

/*
ESP32控制繼電器的例程
本例程使用GPIO4控制繼電器
*/
// 引入需要的庫
#include <Arduino.h>
// 定義繼電器所在 GPIO 口的編號
#define RELAY_PIN 4
void setup()
{
// 將繼電器所在的 GPIOP口設置為輸出模式
pinMode(RELAY_PIN, OUTPUT);
// 打開繼電器
digitalWrite(RELAY_PIN, LOW);
}
void loop()
{
// 延遲一段時間，unit為毫秒ms
delay(1000);
//關閉繼電器
digitalWrite(RELAY_PIN, HIGH);
// 延遲一段時間
delay(1000);
// 打開繼電器
digitalWrite(RELAY_PIN, LOW);
}

3. 代碼注釋

代碼注釋如下：

首先，使用 #include <Arduino.h> 引入了 Arduino 庫，#define RELAY_PIN 4 定義了使用 GPIO4 作為繼電器口。

void setup() 是初始化函數，它會在程序運行開始時執行一次。在本例中，通過 pinMode(RELAY_PIN, OUTPUT) 將 GPIO4 作為輸出模式，以控制繼電器的狀態。在初始化函數中，通過 digitalWrite(RELAY_PIN, LOW) 打開繼電器，使其處于閉合狀態。

void loop() 是主函數，它在初始化函數執行后按照無限循環執行。在本例中，首先使用 delay(1000) 延遲1秒鐘的時間。然后，通過調用 digitalWrite(RELAY_PIN, HIGH) 使繼電器打開，其處于斷開狀態。再次使用 delay(1000) 延遲1秒鐘時間。接著，調用 digitalWrite(RELAY_PIN, LOW) 使繼電器閉合，以使繼電器重新打開。

4. 注意事項

在使用 ESP32 單片機控制繼電器時，需要注意一些事項：

1.在連接繼電器之前，關閉電源并斷開連接線，以防電擊或損壞ESP32。

2.將繼電器模塊VCC引腳連接到ESP32的5V引腳，并將繼電器模塊GND引腳連接到ESP32的GND引腳。

3.確保使用適當?shù)碾娏黩?qū)動繼電器。如果繼電器需要較高電流，需要使用外部電源或繼電器模塊。

4.在使用延時函數時需要注意，過長或過短的延時會導致程序運行不正常。

5.在切換繼電器狀態時，應禁止在電路中使用感性負載，以避免繼電器產生過電壓或過電流。

6.應適當保護繼電器以避免灰塵、濕氣等影響繼電器性能。
