上期推文發布三菱PLC的系列軟件和虛擬機，其閱讀量完全沒法跟西門子PLC的系列軟件和虛擬機 那期推文比，這是暗示著用三菱PLC的還是少數的，當然，可能也因為三菱PLC的軟件好找 ，安裝方便的緣故吧。
這期推文算是上期推文的終結，因為上回說到 Mx OPC Server，提到組態王與編程軟件的仿真通訊，基于這點，有不少朋友想知道是如何實現，這一期，手把手教你學會組態軟件與編程軟件的組合使用。
上面這種仿真過程估計是很多人一貫的做法，優點為簡單+明顯，缺點：只會了編程，學習過程枯燥~較快失去興趣。
而下面這種學習（仿真過程），是更全面的學習，掌握的不僅僅只有編程，缺點之一：用時較多。
當然，不能一概而論，每個人都不一樣，比如你是只想對某一條程序進行仿真或是急于看到程序的結果，那就沒必要用這種方式了，這里只是建議。

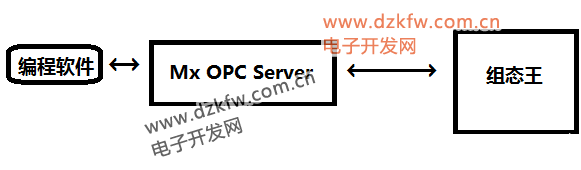

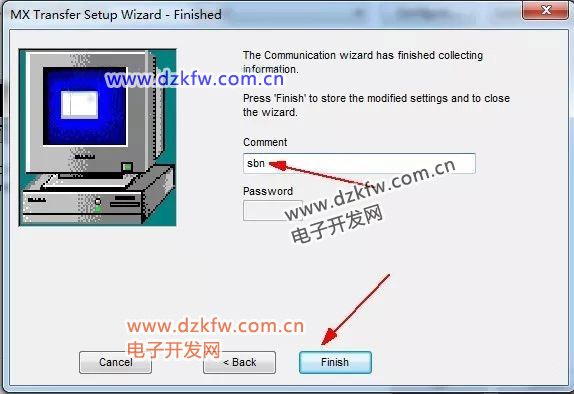

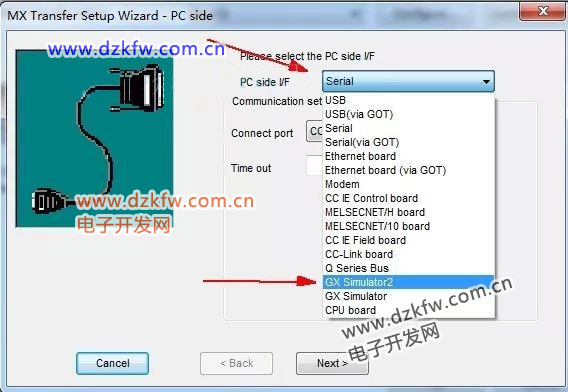

要想實現組態軟件與三菱PLC編程軟件的仿真通信是離不開：Mx OPC Server的。

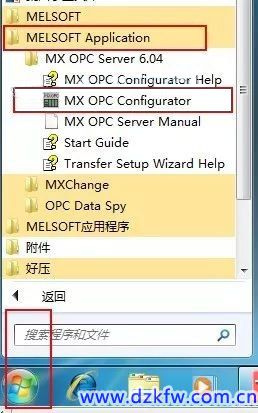

本次用的是三菱的Mx OPC Server 6.04，軟件鏈接請看上期推文，安裝時需要序列號：12000-48529-66852-11001-5431。
先介紹下Mx OPC Server ：是三菱OPC服務軟件，能適用于三菱全系列PLC（可編程邏輯控制器）和組態軟件的連接，百度能搜到關于它的介紹基本是這樣了，而且教程比較少，特別是Mx OPC Server 6.04 的，不信你去試試~

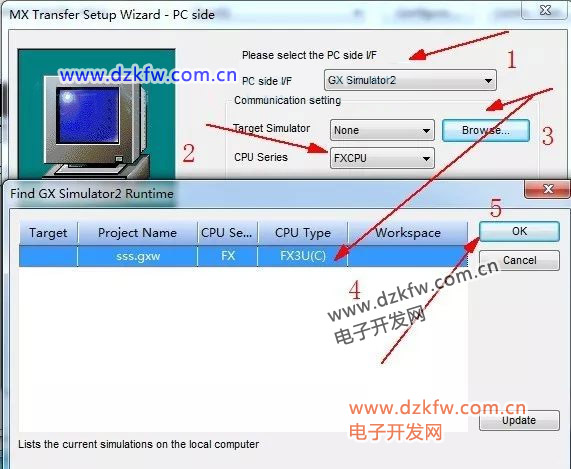

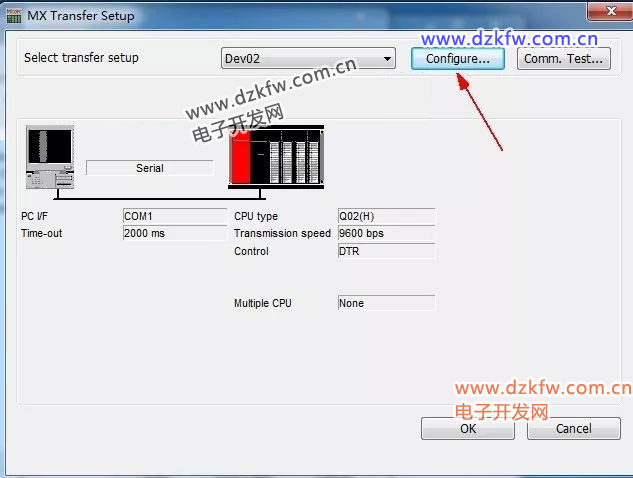

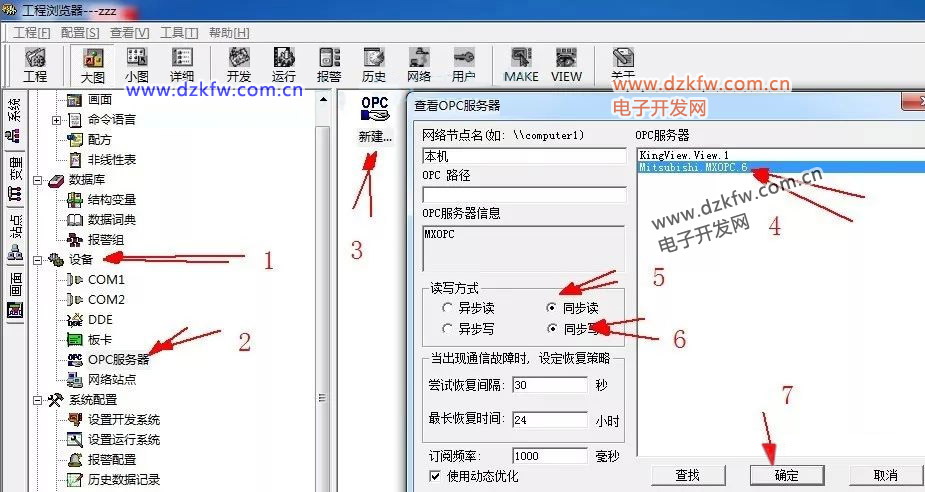

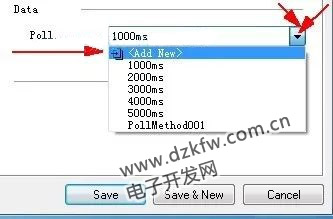

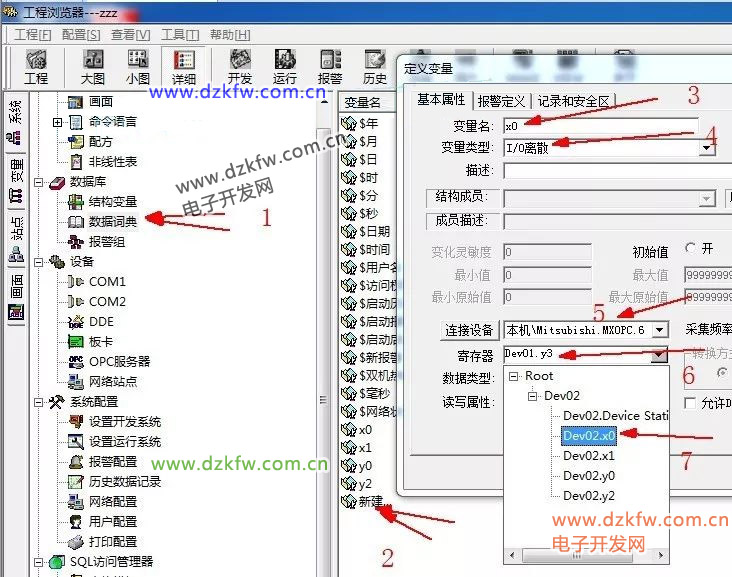

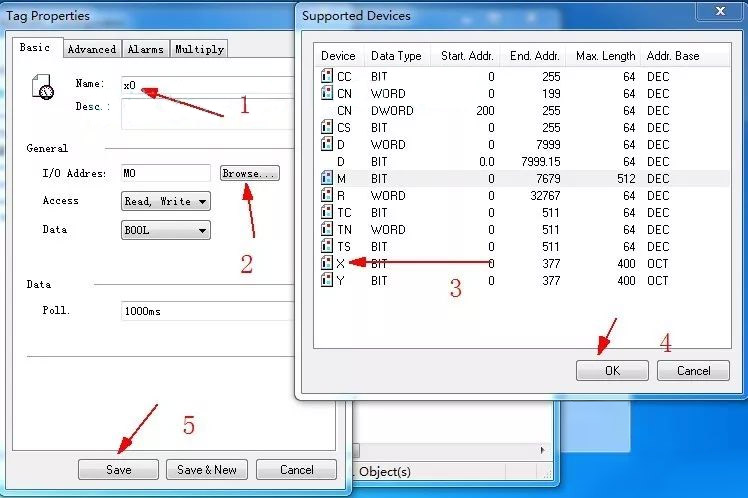

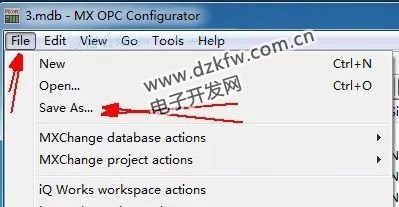

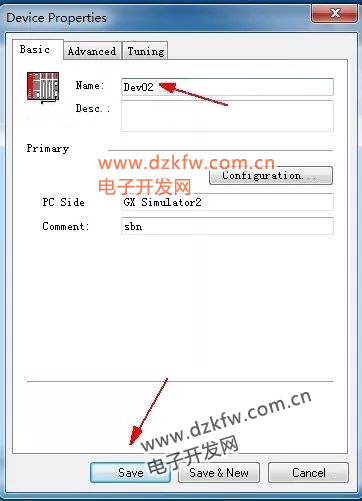

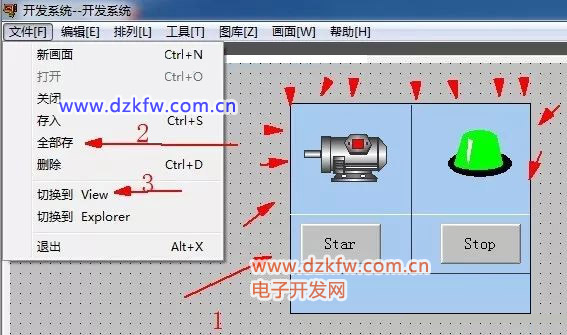

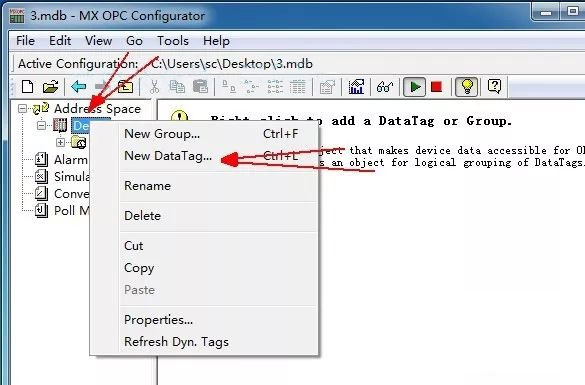

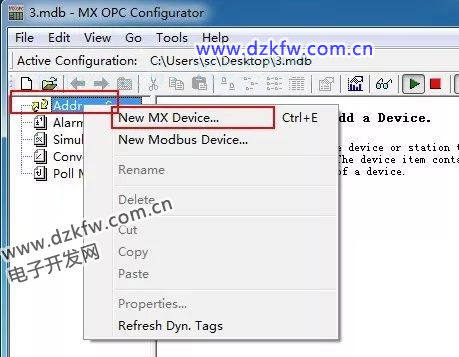

以下內容分為GX Works2與組態王仿真通信和Gx Developery與組態王仿真通訊，基本步驟為：PLC編程，OPC參數設置，組態王畫面建立與參數設置。

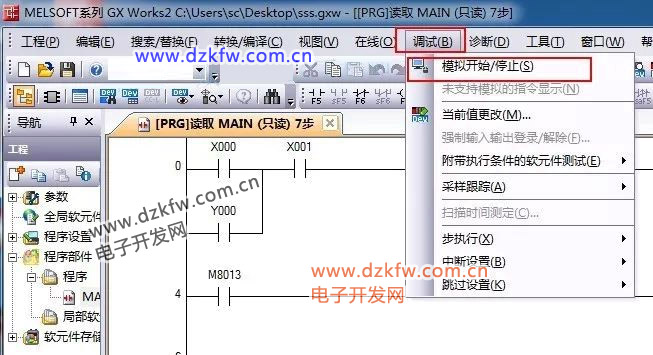

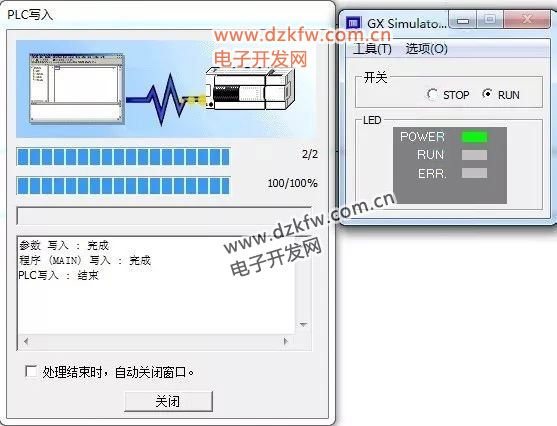

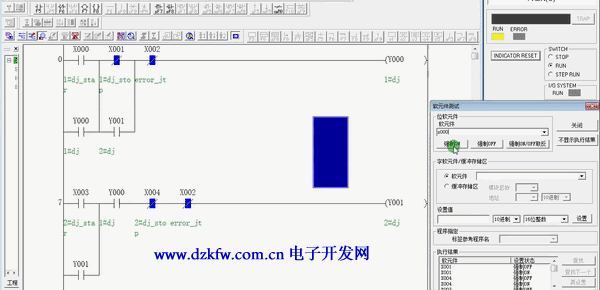

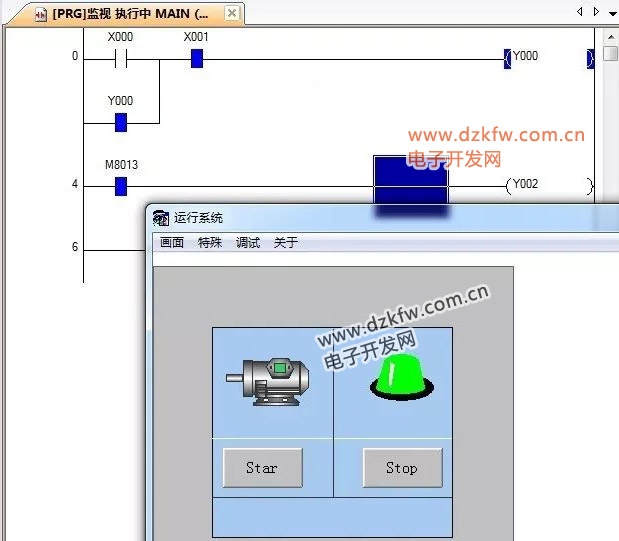

1Gx Works2與組態王編程，保存，打開仿真器 本例程CPU類型為FX-3U
GX Developery編程軟件的仿真器對于FX系列CPU最高僅支持FX2N，因此如果CPU類型選FX3U，打開仿真器時候將報錯！因此本例選FX2N系列CPU，除了上圖與GX Works2不一樣，其余都基本類似。
結語：
用GX Work3與組態王的仿真通信，如果采用Mx OPC Server 6.04，是不支持的！
本期基于上期制作的虛擬機文檔進行詳細演示，如果你照著學，出現錯誤提示，僅表示你軟件沒裝好，解決辦法：用我們的虛擬機文檔或重裝！
大數據：寫原創文需要數個鐘，閱讀此文僅需5分鐘，分享此文僅需3秒鐘，點下雞腿只需1秒鐘，謝謝！。
