會員注冊以下說明只是針對三菱FX系列PLC和步進電機的操作說明及案例，其他系列或者PLC略有不同之處，如有疑問，歡迎大家留言討論。

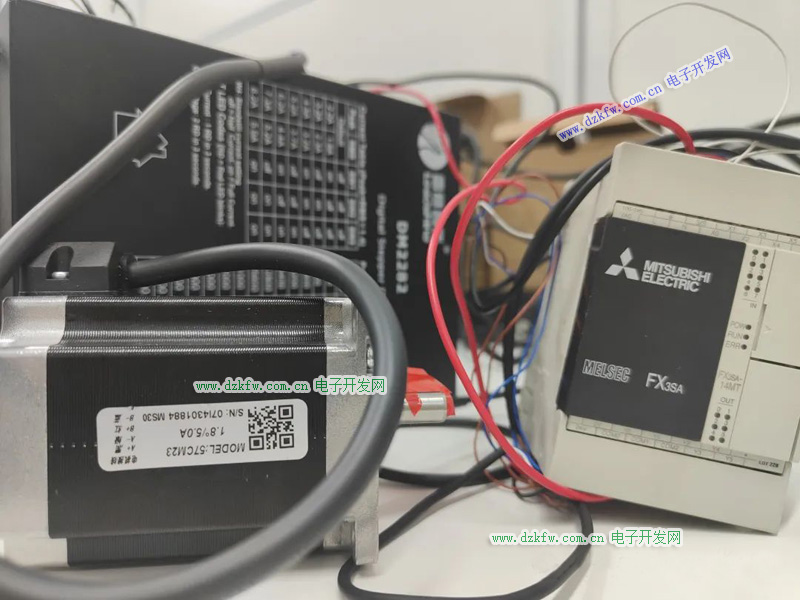

本次采用的硬件
PLC：FX3SA-14MT-CM

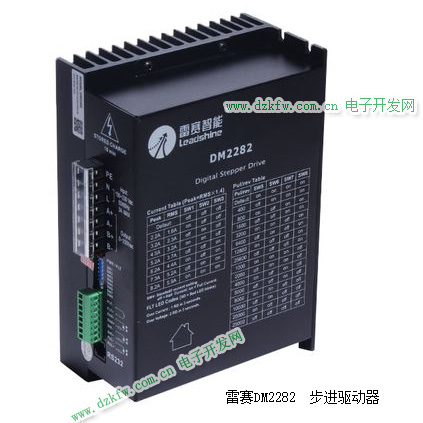

步進驅動器：雷賽DM2282-24
步進電機：雷賽57CM26
接線

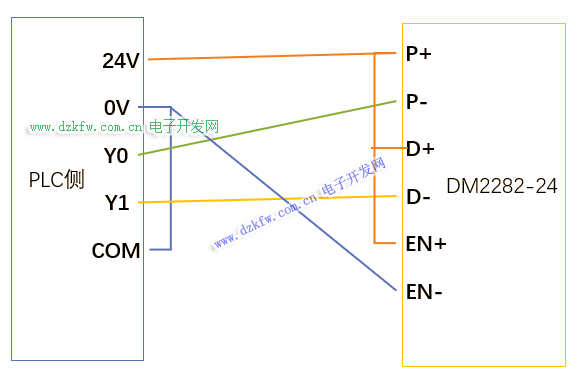

■驅動器接線：

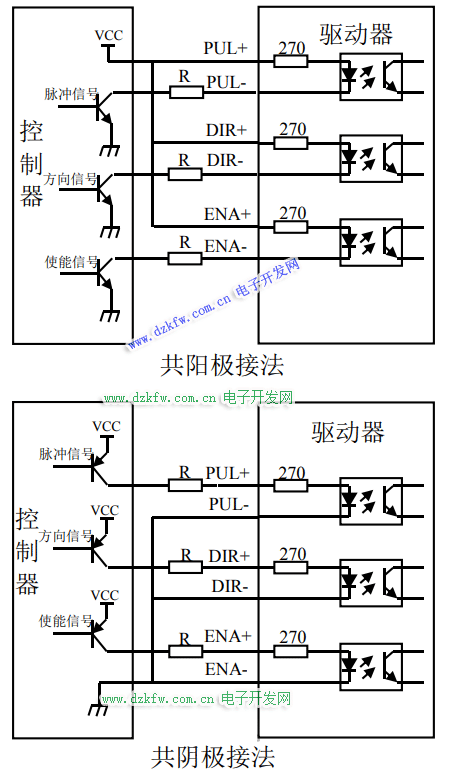

首先我們通過查閱驅動器手冊發現此驅動器可以接受NPN和PNP兩種型號的脈沖，我們接的是三菱PLC，所以要選NPN接法，也就是共陽極接法。
由于本驅動器使用的是-24V的型號，所以無需串電阻，實際接線如下：
電機動力接線如下
驅動器設置：
驅動器側需要設定的參數有工作電流以及細分。（注意有些驅動器需要調整24/5V信號輸入，使用前先手動切換，防止驅動器燒毀）

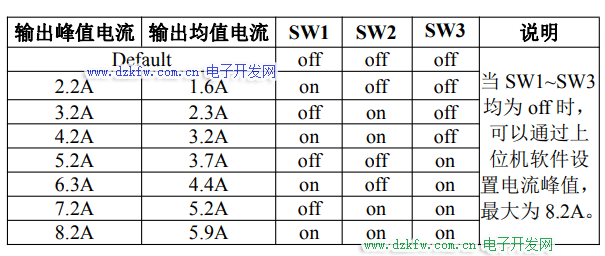

電流設定工作（動態）電流設定
DM2282(V3.0)驅動器采用八位撥碼開關設定細分精度、動態電流、靜止電流以及實現電機參數和內部調節參數的自整定。詳細描述如下:

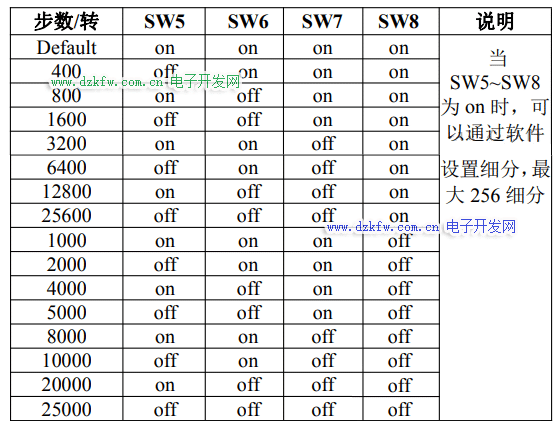

細分設定（默認每轉脈沖為 400）
PLC程序編寫
■原點回歸：
原點回歸有兩個指令，分別是： DSZR(FNC 150)：帶DOG搜索的原點回歸
這個指令可以自動搜索近點狗（近原點）位置，碰到近點信號后減速至爬行速度，再碰到原點停止。如果沒有碰到近點信號，直接碰到限位后會反轉再次搜索DOG信號。
ZRN(FNC 156)：原點回歸
- 直接以指定方向進行原點回歸。
■點動：

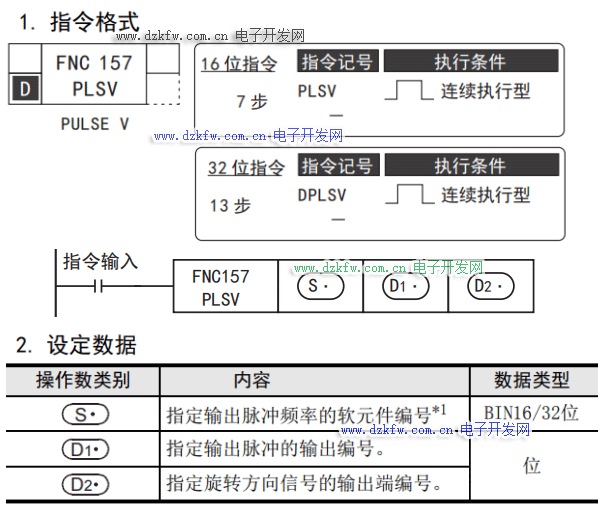

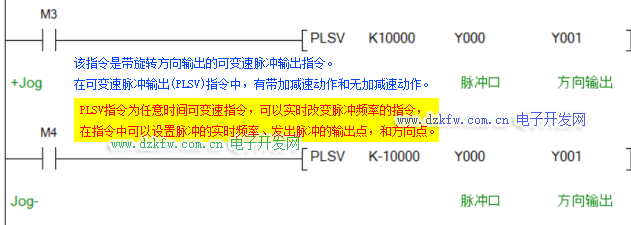

點動可以使用PLSV指令實現，指令使能時運行，OFF時停止。
■定位：
定位分為絕對定位和相對定位。

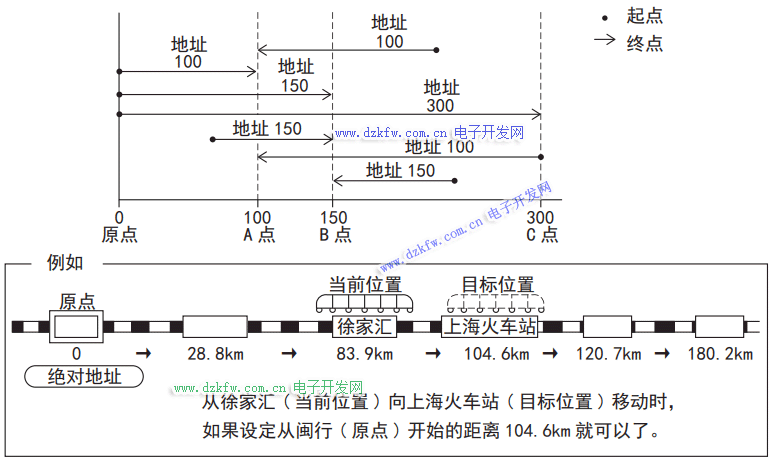

絕對定位使用當前原點為坐標系，移動到對應位置。

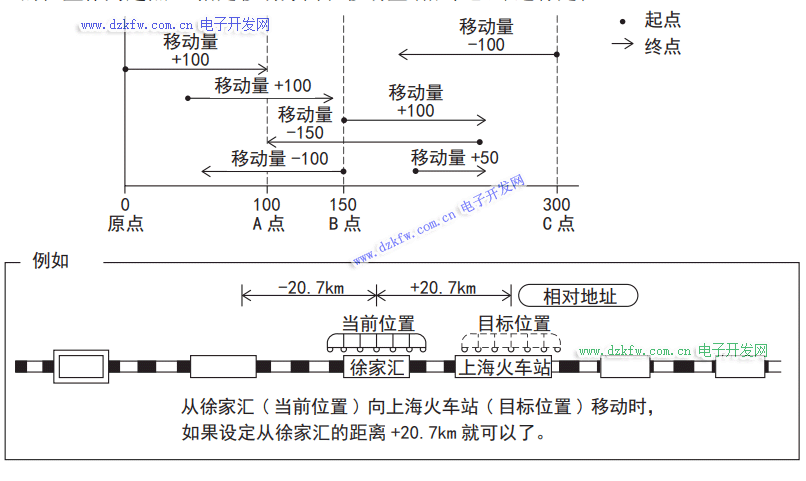

相對定位以當前位置為坐標系零點，進行指定脈沖的移動。
最后：本文僅介紹基本的幾個指令，還有其他的定位指令，可以查詢FX系列定位手冊。
