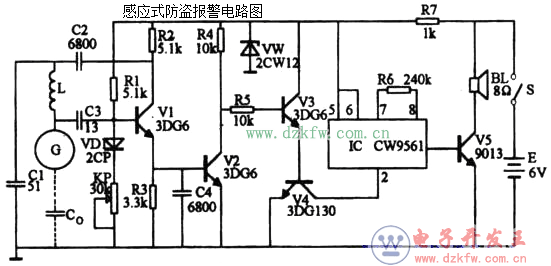

會員注冊只要當手靠近本防盜報警器的感應器5～80mm，報警器就會立刻發出報警信號。電路如圖所示。感應器在。圖中用G表示，G與地間存在著一個分布電容Co，Co與L、C1、V1組成電容三點式振蕩器，在由Co、C1、L組成的回路中，從交流通路上看C0與C1是串聯的。當沒有人靠近G時，Co較小，它與C1串聯后，在Co兩端的分壓較大，而在C1兩端的分壓較小，Co兩端較高的高頻電壓通過C3饋送到V1基極，足以維持三點式振蕩器產生振蕩。此時R3上的壓降較高，使V2導通，V3和V4組成的復合管截止，切斷了四聲模擬集成電路IC的電源，IC不工作，揚聲器不發聲。當有人靠近感應器G時，Co值增大，Co兩端的高頻分壓變小，通過C3饋送到V1基極的電壓不足以再維持V1產生振蕩，V1立即停振。此時，R3上的電壓降較小，V2截止，V3、V4導通，IC的②腳（Vss端）相當于接地，IC得電工作，③腳輸出警笛聲信號，經V5放大后由揚聲器BL發出警報聲。KP1用于調整感應靈敏度。
V1、V2、V3采用3DG6等，B為80～150；V4采用3DG130、3DG12或3DK4等。V5采用9013等。集成電路IC選用CW 9561四聲IC。VD1為2CP型M極管，Vw為2CW12穩壓二極管。I用0.31mm的漆包線在外徑為10mm的有機玻璃管上密繞20匝即成。感應器G用200X150mm的金屬板制成，或?qū)點引線與金屬門鎖相連。
調試時，先檢查V3集電極電壓是否在5V左右。若差距較大，應檢查Vw是否完好；若正常即可開始調節靈敏度。旋動KP1使揚聲器發聲，然后將KP1稍調回一點使BL剛好不發聲為止。此時用手去靠近銅片G時報警器應發聲。手離開時警報器則停止發聲即可使用。注意使用中靈敏度不宜調得過高，否則會使電路工作不穩定。
