會員注冊自制一款窗簾全自動開/閉裝置,Electric curtain
關鍵字：窗簾控制電路，開窗，自動控制
作者：高峰

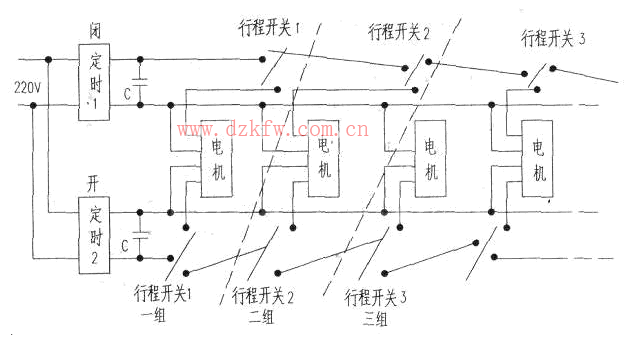

此裝置的電路如附圖所示。
一、工作原理
1．當定時器1定時開啟，電機開啟、窗簾關閉、窗簾到頭，行程開關1常閉點斷開，而常開點關閉，下一組窗簾盒開始關閉，如此可開啟多個窗簾盒。
2．當定時器2定時開啟，電機運轉，窗簾打開，窗簾到頭，行程開關l常閉點斷開，常開點關閉，下一組窗簾盒開始打開，如此可控制多組窗簾盒。
二、優點
所有組電機開閉只需兩只電容，也就是并聯在定時器輸出端的電容，減少了成本。而每組窗簾盒只需一個正反向電機和兩個行程開關。根據窗簾組總的開（閉）的時間來確定定時時間，如需2分30秒，可定時3分鐘。
三、所有元件
1．定時器2個（帶雙定時的只需一個）2．電容2只，必須是匹配正反向電機的電容。3．正反向電機，每組窗簾盒2個，包括閉，開，且是具有常閉點、常開點各一個的。
根據日常需要對窗簾進行定時，可早、可晚、非常方便。筆者用此裝置已一年多，沒有出現什么問題。如果臨時閉合或打開窗簾，可通過定時器直接手控，也可以在定時器上并聯開關，手控窗簾的閉和開。
另外，此裝置也可起到防盜作用，窗簾閉合后，小偷會認為家中有人而不敢貿然闖入。
