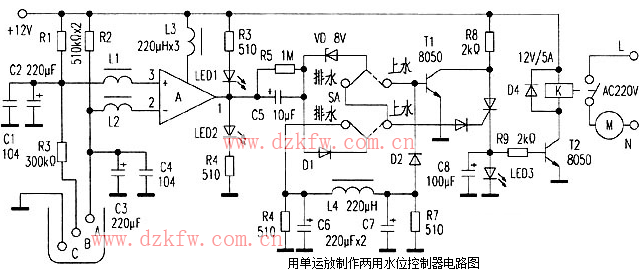

會員注冊開關SA置于右端上水擋位。接通直流12V，當水位低于低水位B時，運放LM358A同相、反相輸入端③、②腳電壓相等，其輸出端①腳無輸出，12V電壓經P3、P4同時點亮LED1、LED2，①腳將有6V的電壓，經R5、C5耦合至VT控制極，使VT導通，LED3點亮，T2導通，繼電器K吸合，水泵工作。當水位等于或者高于低水位B時，運放LM358A同相輸入端③腳電壓低于反相輸入端②腳電壓，①腳輸出零電位，LED2熄滅，LED1保持發光。由于D1、D2的雙層阻斷，VT控制極電位不會被下拉，VT繼續保持導通，水泵繼續工作。當水位上升至高水位A時，LM358A同相輸入電壓高于反相輸入電壓，①腳輸出高電平，LED1熄滅，LED2點亮，經R5、C5耦合，通過8V穩壓管VD至T1基極，T1導通，VT斷開，T2截止，水泵停止工作。當水位下降至A以下時，運放輸出端為零電平，水泵仍停止工作，當水位下降至低水位B以下時，新一輪上水開始。
開關SA打向左端排水擋位。接通直流12V電源，當水位低于低水位B時，同理，輸出端①腳存有的6V電壓，經D1、L4、D2使T1導通，T2截止，水泵不工作。當水位上升至低水位A時，①腳輸出高電平，經D1、D3，使VT導通，T2導通，水泵開始工作，同時，輸出的高電平經R5、C5耦合給C6退耦，經扼流圈L4濾波電壓未到T1基極時，因水泵排水，水位已低于A位，輸出端①腳又輸出零電平，這時，C6、L4、C7將儲存的電荷通過R6、R7泄放，當水位低于低水位B時，①腳存有的6V電壓使T1導通，T2截止，水泵停止工作。當水位上至高水位A時，新一輪排水又開始。
