會員注冊我們先普及一個概念，單片機（即Microcontroller Unit；MCU) 里面有什么。一個人最重要的是大腦，身體的各個部分都在大腦的指揮下工作。MCU跟人體很像，簡單來說是由一個最重要的內核加其他外設組成，內核就相當于人的大腦，外設就如人體的各個功能器官。下面我們來簡單介紹下51單片機和STM32單片機的結構。
1. 51系統結構

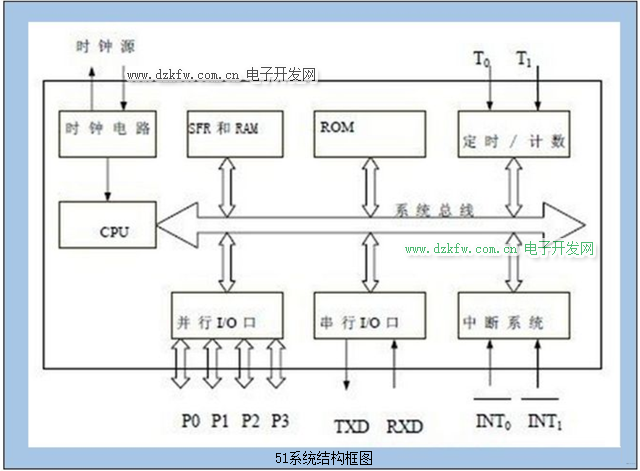

51系統結構框圖
我們說的51一般是指51系列的單片機，型號有很多，常見的有STC89C51、AT89S51，其中國內用的最多的是STC89C51/2，下面我們就以STC89C51來講解，并以51簡稱。
1. 內核
51內核是上個世紀70年代Intel公司設計的，速度只有12M，外設是IC廠商（STC）在內核的基礎上添加的，不同的IC廠商會在內核上添加不同的外設，從而設計出各具特色的單片機。這里Intel屬于IP核廠商，STC屬于IC廠商。我們后面要講的STM32也一樣，ARM屬于IP核廠商，ARM給ST授權，ST公司在Cortex-M3內核的基礎上設計出STM32單片機。
2. 外設
我們在學習51的時候，關于內核部分接觸的比較少，使用的最多的是片上外設，我們在編程的時候操作的也就是這些外設。
編程的時候操作的寄存器位于SFR和RAM這個部分，其中SFR（特殊功能寄存器）占有 128字節（實際上只用了 26 個字節，只有 26 個寄存器，其他都屬于保留區），RAM占有 128 字節，我們在程序中定義的變量就是放在RAM中。其中SFR和RAM在地址上是重合的，都是在80~FF地址區間，但在物理區間上是分開的，所以51的RAM是有256個字節。
編寫好的程序是燒寫到ROM區。剩下的外設都是我們非常熟悉的IO口，串口、定時器、中斷這幾個外設。
2. STM32系統結構

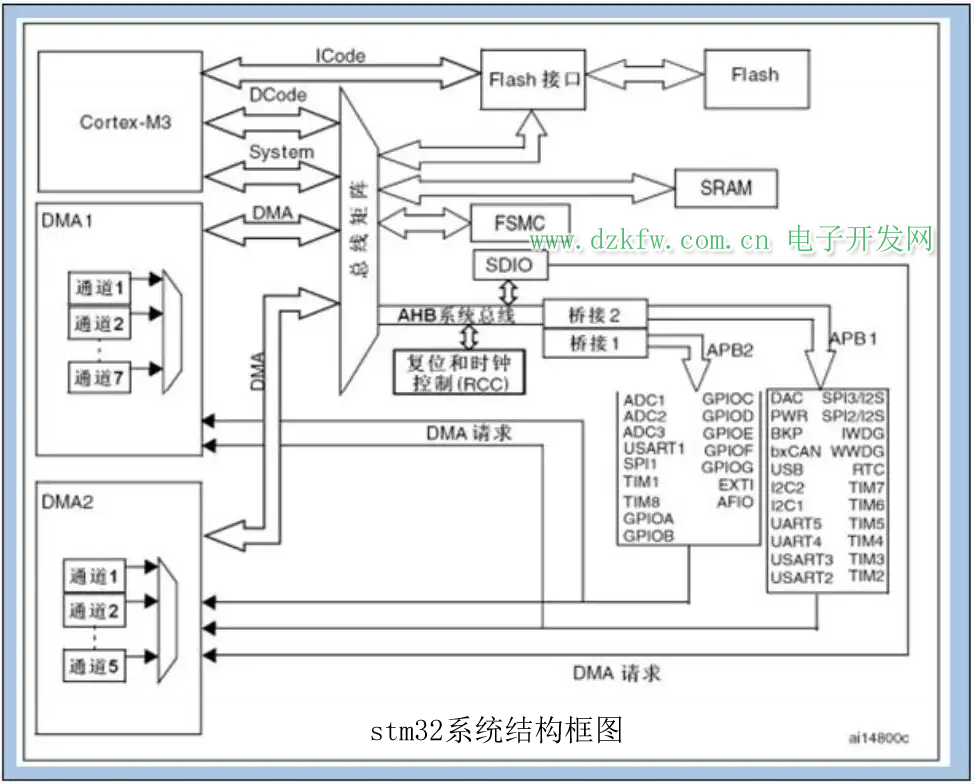

STM32系統結構框圖
1. 內核
在系統結構上，STM32和51都屬于單片機，都是由內核和片上外設組成。只是STM32使用的Cortex-M3內核比51復雜得多，優秀得多，支持的外設也比51多得多，同時總線寬度也上升到32bit，無論速度、功耗、外設都強于51。
從結構框圖上看，對比51內核只有一種總線，取指和取數共用。Cortex-M3內部有若干個總線接口，以使CM3能同時取址和訪內（訪問內存），它們是：
指令存儲區總線（兩條）、系統總線、私有外設總線。有兩條代碼存儲區總線負責對代碼存儲區（即FLASH外設）的訪問，分別是I-Code總線和D-Code總線。
I-Code用于取指，D-Code用于查表等操作，它們按最佳執行速度進行優化。
系統總線（System）用于訪問內存和外設，覆蓋的區域包括SRAM，片上外設，片外RAM，片外擴展設備，以及系統級存儲區的部分空間。
私有外設總線負責一部分私有外設的訪問，主要就是訪問調試組件。它們也在系統級存儲區。
還有一個DMA總線，從字面上看，DMA是data memory access的意思，是一種連接內核和外設的橋梁，它可以訪問外設、內存，傳輸不受CPU的控制，并且是雙向通信。簡而言之，這個家伙就是一個速度很快的且不受老大控制的數據搬運工，這個在51里面是沒有的。
2. 外設
從結構框圖上看， STM32比51的外設多得多，51有的串口、定時器、IO口等外設 STM32 都有。STM32還多了很多特色外設：如FSMC、SDIO、SPI、I2C等，這些外設按照速度的不同，分別掛載到AHB、APB2、APB1這三條總線上。
