會員注冊12V電池控制器的制作(低電壓保護電路),低電壓保護電路
關鍵字：蓄電池低壓控制電路

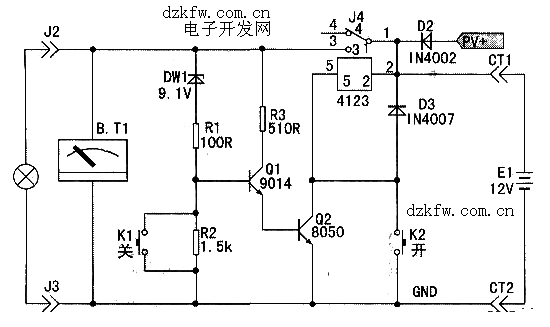

電路原理如圖所示。
電路是由蓄電池、控制器、用電器及充電部分組成。其中：穩壓二極管DWl、電阻R1、R2組成欠電壓檢測電路，三極管Q1、Q2及電阻R3和繼電器組成欠電壓自動斷電控制、執行電路。K1、K2分別為手動“關”、“開”機按鈕開關，PV+是太陽能電池板充電輸入正極接線端。負載最好用直流1 2V電子節能燈。
工作原理：
當需要用電時。按動按鈕開關K2，此時繼電器線圈得電吸合；同時繼電器觸點（1）和觸點（3）閉合接通，蓄電池的正電壓從觸點（1）流過觸點（3）；電路得電工作。當蓄電池電壓高于10.8V時穩壓二極管D1被擊穿導通，三極管Q1、Q2正偏導通，此時繼電器維持自保導通狀態，即使松開按鈕K2，電路依然處于正常工作狀態。當需要關閉電源時，用手按動關斷按鈕K1，此時Q1基極b接地，Q1、Q2同步截止，繼電器斷開，關機斷電。當蓄電池的放電電壓低于10.8V時。
應停止放電，以防過放電損壞蓄電池。這一功能由欠電壓檢測電路DW1、R1、R2和執行電路Q1、Q2、R3和繼電器完成。當蓄電池電壓低于10.8V時、DWl反向截止，從而導致Q1、Q1截止、繼電器斷電，達到了自動斷電，保護蓄電池過放電的目的。
元件及選擇：
電阻用1/8W，繼電器用4123或T73等觸點電流大于5A的小型電磁繼電器，指示表選91L16、20V電壓表頭，蓄電池為12V7Ah以上容量免維護鉛酸蓄電池，DW1穩壓二極管要求穩壓值在9.0—9.1V之間，否則過放電電壓將不是設計值的10.8V。其它元件參數如圖所示，無特殊要求。
印刷及裝配圖如下圖，圖中V+接蓄電池正極，0UT為輸出正電壓端。PV+接太陽能電池板（或充電器）正極，GND接蓄電池和PV電池板（或充電器）負極。
