會員注冊2.5～24V連續可調穩壓電源,TL431 POWER SUPPLY
關鍵字：可調穩壓電源電路圖

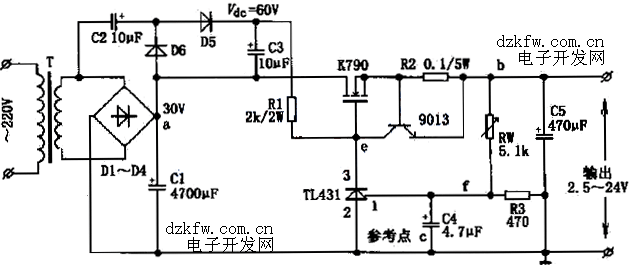

下圖是利用TL431作電壓基準并驅動場效應管K790而形成的穩壓電源，其輸出電流大，可達到約6A。
電源電路的工作原理如下。220V電壓經變壓器T降壓、D1～D4整流、C1濾波，以及D5、D6、C2、C3組成的倍壓電路后，電壓Vde=60V；Rw、R3組成分壓電路；TL431、R1組成取樣放大電路；9013、R2組成限流保護電路；場效應管K790作調整管(可直接并聯使用)；C5用于輸出濾波。穩壓過程是：當輸出電壓降低時，f點電位降低，經TL431內部放大使e點電壓增高，經K790調整后，b點電位升高；反之，當輸出電壓增高時，f點電位升高，e點電位降低，經K790調整后，b點電位降低。從而使輸出電壓穩定。當輸出電流大于6A時，三極管9013處于截止，從而限制輸出電流，達到限流的目的。
電阻R1選用2w的，R2選用5w的，其他元件參數如圖所示，無特殊要求。
