開關電源啟動電路原理分析自激式開關電源

作者：佚名文章來源：本站原創 點擊數：更新時間：2021-11-07

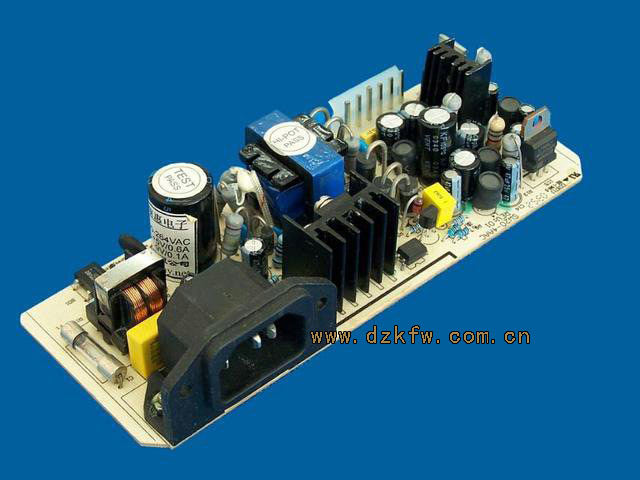

開關電源啟動電路原理分析
開關電源的啟動電路的設計大多數情況下都是類似的，不過也需要根據不同類型的開關電源來設計啟動電路。

下面分類介紹。
自激式開關電源

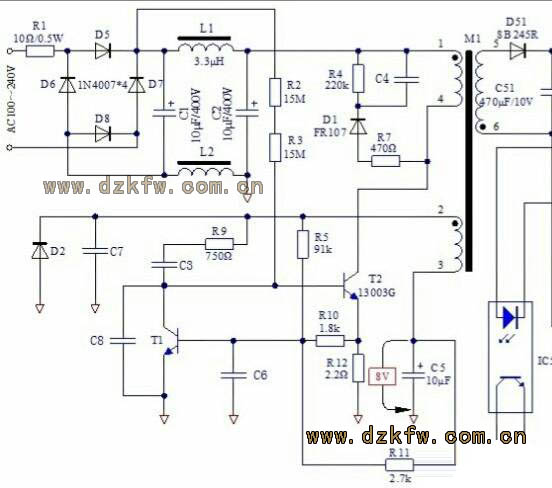

下面結合具體電路分析，剛開始通電時，經整流后的高壓直流電經電阻R2,R3加到開關管T2的基極，為其提供啟動電流，T2導通，集電極電流增大，輔助繞組感應電壓，經R9,C3加到T2基極，加快T2導通，當T2截止時，變壓器所有繞組極性反轉，輔助繞組形成，使T2基極電流減小的正反饋加速其截止，C3放電，準備進入下一個振蕩周期，其中T1為穩壓，過流時起作用。
他激式開關電源

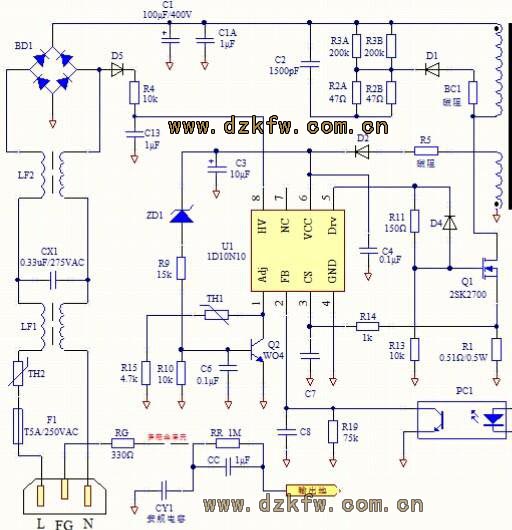

他激式開關電源主要由集成控制器和MOS管構成，其中常用集成控制FAN104,UC3842,TL494等。下邊介紹一款有集成控制器構成的他激式開關電源。交流電經半波整流形成高壓直流電送去HV,送去內部的高壓直流電形為集成控制器提供啟動電流的同時，經電源Vcc輸出給電容C4充電，當C4充滿時，轉為電容為集成控制器供電，同時Drv輸出PWM驅動MOS管，當MOS管導通時，輔助繞組經VD2給集成控制器供電。這就是帶有集成控制器的開關穩壓電源的啟動電路。
以上僅簡述原理，參考了開關電源實例電路測試與分析設計，如有錯誤，請指正。
開關電源的啟動電路這個問題首先要分高低壓
如果是低壓比如:18-36V，一個電阻，一個穩壓管和一個三極管或者開關管就可以了。
如果是高壓:假如有空間最好達林頓管，一堆電阻，一個穩壓管，最好不要用開關管，開關管的沖擊電流比較大，如果用開關管最好串聯一個電阻，加個RC網絡，不然會出問題。一堆電阻主要是降額用的。
還有的控制芯片，用電阻啟動，但電阻啟動損耗大，尤其在高壓下，啟動慢

Tags：開關電源,自激式開關電源
