會員注冊盤式制動器的檢修與調整
（1）盤式制動器主要零件的檢修
①制動塊檢修：
磨損至極限或有不均勻磨損時應更換。為保證同軸的左右輪制動力平衡，制動塊應同時更換；
1）摩擦表面是否出現過度光滑發亮、燒蝕或被污物污染。
2）厚度檢查：用游標卡尺測量摩擦襯片三個點或四個點的厚度，使用極限為2.0mm。
3）檢查磨損是否均勻：最大不均勻磨損量為1.0mm。
②制動盤檢修：
制動盤磨損變薄至極限尺寸時應換新。桑塔納新件厚度為12mm，極限尺寸為10mm。制動盤的端面圓跳動一般不大于0.05～0.10mm。如制動盤有較大的翹曲變形、有較深的溝槽或厚度偏差較大時，應對制動盤切削加工。
1）摩擦表面是否有裂紋、變形、磨損、溝槽極限為0.50mm；

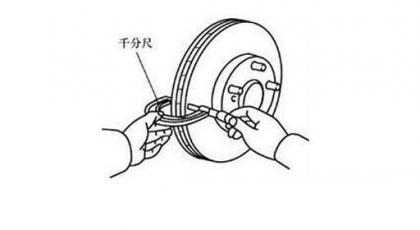

2）盤的厚度檢查：用千分尺測量距制動盤邊緣10.00mm處三點厚度（角度間隔120度），與標準厚度比較磨損極限為2mm;
3）盤的端面跳動量的檢查：將制動盤固定在輪轂上，并用百分表檢查其端面圓跳動量應不大于0.06mm。
（2）盤式車輪制動器的裝配與調整：
盤式車輪制動器均裝有間隙自調機構，不需要專門調整。但是分泵裝配時需將活塞推至輪缸最深處。裝配后應踏幾次制動踏板，使分泵充滿制動液，間隙也自調到規定值。
檢修注意事項
（1）制動器的調整應在輪轂軸承預緊力調好后進行。
（2）盤式車輪制動器不能因有自調功能而在裝復后直接進行路試，應先踏幾次制動踏板使間隙自調到規定值，以防因分泵內制動液不足無制動效能而造成行車事故。
盤式制動器檢修后要進行排空作業
盤式制動器排空作業
排除空氣時，一般要求兩人操作。放氣時，一人連續踏幾次制動踏板，對缸內空氣加壓，然后踩住制動踏板不放，另一人將制動輪上的排氣螺釘旋出少許，空氣即隨制動液一起排出，若排出的制動液有泡沫，旋緊放氣閥，繼續踩幾下制動踏板繼續上述操作，直到排出的制動液沒有泡沫，旋緊放氣閥。
注意，在進行排空作業時一定要適時向制動液儲存罐中添加制動液，確保制動液足量。
