[器件資料] EI 型矽鋼片規格參數

作者：佚名文章來源：本站原創點擊數：更新時間：2011-5-2

適用三個系列：
   1.常用系列：EI28/35/41/48/57/66/76(76.2)/86(85.8)/96/105/114/133(133.2)
   2.國標系列：EI30/38/42/48/54/60/66/75/84/96/108/120/150
   3.老部標系列：GE10/12/14/16/GEB19/22/26/30/35/40
說明：
所列鐵心片規格中，序列1為國外常用規格，序列2為國標規格，序列3為部標規格(已淘汰，只供維修時選用)。
鐵心片詳細尺寸見下面各表

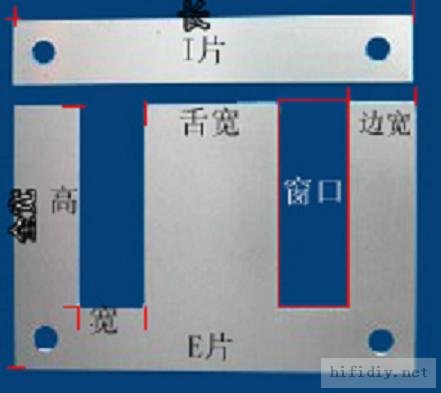

常用系列EI鐵心尺寸數據
                                                [器件資料] EI 型矽鋼片規格參數 - 江南小秀才 - 江南小秀才的博客

下載 (20.55 KB)
2009-6-17 08:07

鐵心規格	全長	全寬	窗高	窗寬	舌寬	邊寬
EI28	28	25	17	6	8	4
EI35	35	29.5	19.5	7.7	9.6	5
EI41	41	33	21	8	13	6
EI48	48	40	24	8	16	8
EI57	57	47.5	28.5	9.5	19	9.5
EI66	66	55	33	11	22	11
EI76	76.2	63.5	38.1	12.7	25.4	12.7
EI86	85.8	71.5	42.9	14.3	28.6	14.3
EI96	96	80	48	16	32	16
EI105	105	87.5	52.5	17.5	35	17.5
EI114	114	95	57	19	38	19
EI133	133.2	111	66.6	22.2	44.4	22.2

國標系列EI鐵心尺寸數據

鐵心規格	全長	全寬	窗高	窗寬	舌寬	邊寬
EI30	30	25	15	5	10	5
EI38	38	32	19.2	6.4	12.8	6.4
EI42	42	35	21	7	14	7
EI48	48	40	24	8	16	8
EI54	54	45	27	9	18	9
EI60	60	50	30	10	20	10
EI66	66	55	33	11	22	11
EI75	75	62.5	37.5	12.5	25	12.5
EI84	84	70	42	14	28	14
EI96	96	80	48	16	32	16
EI108	108	90	54	18	36	18
EI120	120	100	60	20	40	20
EI150	150	125	75	25	50	25

GEB鐵心尺寸數據

鐵心規格	全長	全寬	窗高	窗寬	舌寬	邊寬
GE10	36	31	18	6.5	10	6.5
GE12	44	38	22	8	12	8
GE14	50	43	25	9	14	9
GE16	56	48	28	10	16	10
GEB19	67	57.5	33.5	12	19	12
GEB22	78	67	39	14	22	14
GEB26	94	81	47	17	26	17
GEB30	106	91	53	19	30	19
GEB35	123	105.5	61.5	22	35	22
GEB40	144	124	72	26	40	26

工字骨架規格單
5*25 7*11
8*11 8*12   8*13 8*15    8*19
10*10  10*12 10*13 10*15 10*18 10*20 12*18
13*10 13*13 13*15 13*17 13*20 13*25 13*27    13*30
16*16 16*18 16*20 16*24 16*25 16*28 16*30
18*24 18*30
19*19 19*20 19*25 19*28    19*30 19*38    20*30
22*7    22*18 22*22 22*25 22*28 22*32 22*35 22*38 22*40 22*45
26*20 26*24 26*28    26*30 26*35 26*40 26*42 26*45 26*50    26*55
28*15 28*30    28*32    28*35
28*38 28*40    28*45 28*48 28*50    28*54 28*60
32*26 32*30 32*32    32*35 32*40 32*45 32*50
32*55 32*60    32*70 32*75
35*24 35*30 35*35
35*40 35*45    35*50    35*55 35*60
38*40 38*4438*50 38*55    38*60    38*65    38*70 38*75    38*80
40*30 40*40 40*50    40*55    40*60 40*70 40*75
40*80
44*44 44*50 44*55 44*60 44*65 44*70 44*75 44*80
50*40 50*45 50*50    50*55 50*60 50*65 50*70 50*75 50*80 50*90 50*100 50*120 50*140
54*41 54*65    54*75 54*90 54*100 60*120
64*54 64*70 64*80 64*90 64*100 64*120
64*208 　  76*100    76*140

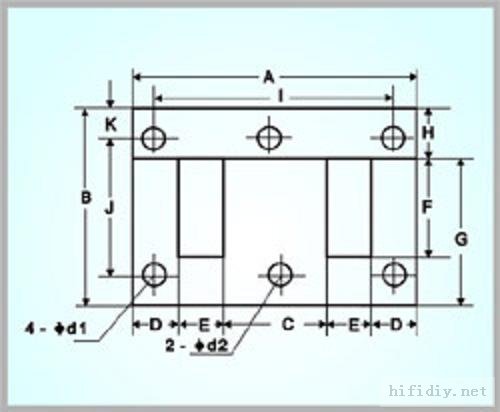

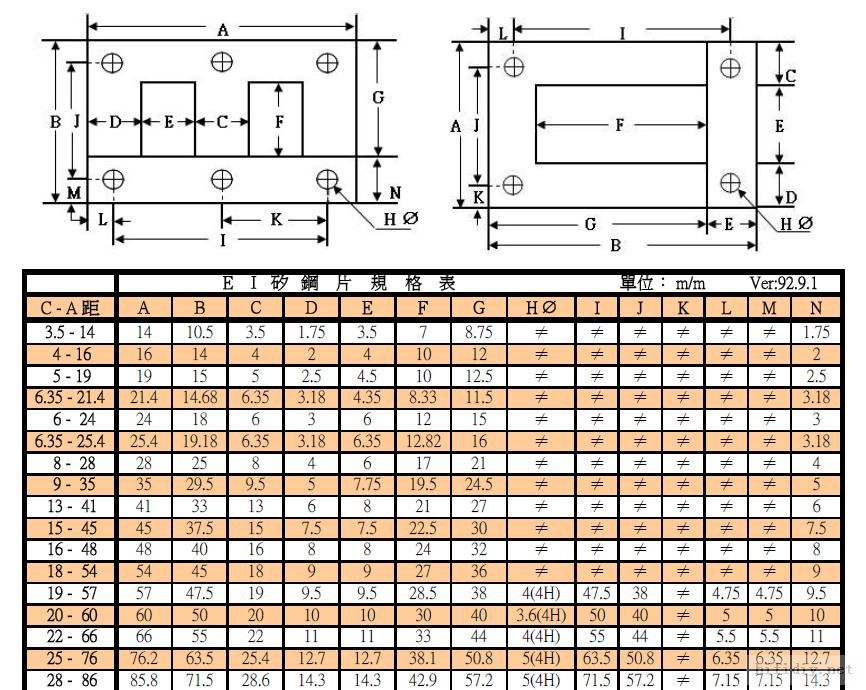

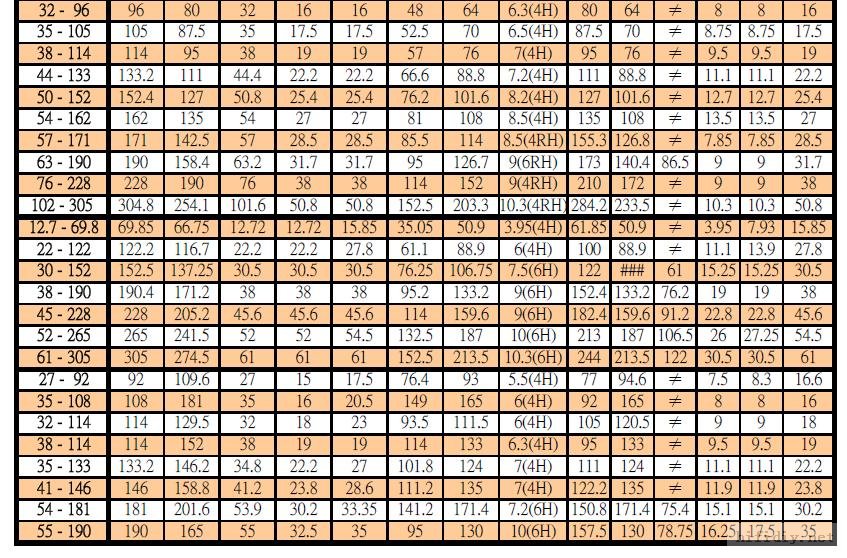

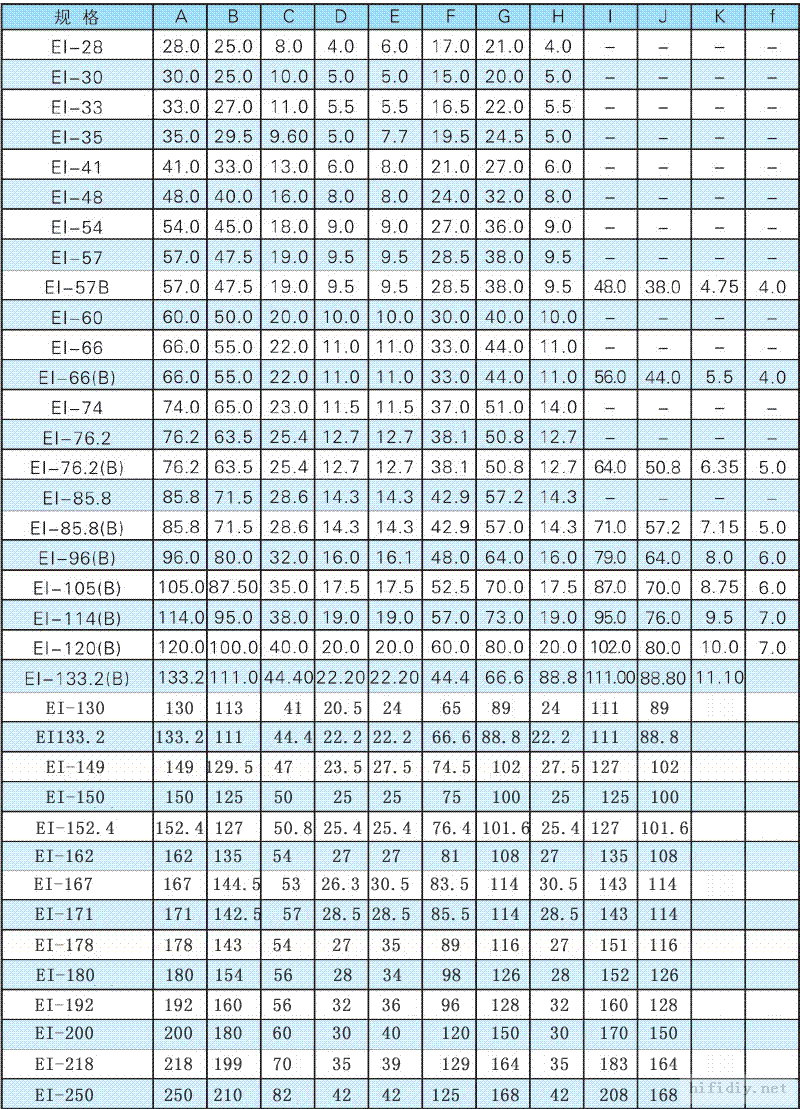

國際標準EI矽鋼片規格表
[器件資料] EI 型矽鋼片規格參數 - 江南小秀才 - 江南小秀才的博客

下載 (7.08 KB)
2009-6-17 08:28
[器件資料] EI 型矽鋼片規格參數 - 江南小秀才 - 江南小秀才的博客

下載 (25.25 KB)
2009-6-17 08:28
[器件資料] EI 型矽鋼片規格參數 - 江南小秀才 - 江南小秀才的博客

下載 (165.44 KB)
2009-6-17 08:28
[器件資料] EI 型矽鋼片規格參數 - 江南小秀才 - 江南小秀才的博客

下載 (164.95 KB)
2009-6-17 08:28
[器件資料] EI 型矽鋼片規格參數 - 江南小秀才 - 江南小秀才的博客
