會員注冊Universal Serial Bus（通用串行總線）常稱為USB。USB數據線接口按其發展分為USB1.0、USB1.1、USB2.0、USB3.0，目前USB 2.0是最常見和最常用的這是本文的重點。USB2.0數據線接口又分為四種類型A型、B型、Mini型還有后來補充的Micro型接口，每種接口都分插頭和插座兩個部分，Micro還有比較特殊的AB兼容型， 本文簡要介紹這四類插頭和插座的實物及結構尺寸圖，如果是做設計用途，還需要參考官方最新補充或修正說明，如果僅僅是日常修復制作手機數據線、耳機數據線或各種USB充電線本文是不錯的參考。盡管USB 3.0性能非常卓越，但由于USB 3.0規范變化較大，以后會另文介紹。不管怎樣，都已經把1394火線逼到末路，蘋果公司的iPhone、ipad是一個特例。
注意：
1、本文封裝尺寸來源，USB 2.0 Specification Engineering Change Notice（Date:10/20/2000）
2、本文圖片來源USB官方協議文檔，由于USB 3.0在接口和線纜規范上變化較大，后面專門介紹。
3、本文未帶插頭封裝尺寸，插頭尺寸請參加官方文檔ecn1-usb20-miniB-revd.pdf，下個版本USB 3.0在接口和封裝上都有很大變化，本文屬于USB 2.0協議內容，如果是USB 3.0設備，似乎只有A型頭才能插到2.0插座中Receptacle。

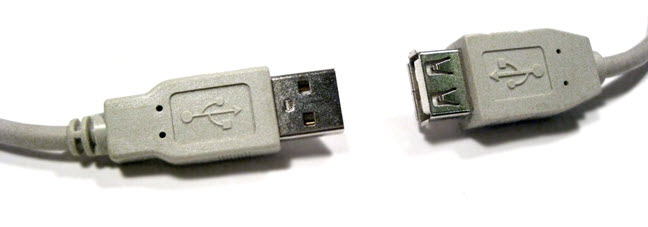

1、A型USB插頭（plug）和A型USB插座（receptacle）

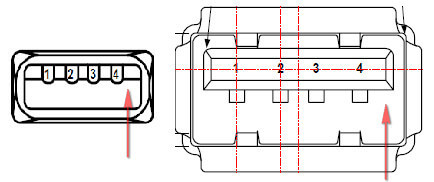

引腳順序（左側為Plug，右側為Receptacle）：
引腳定義：
| 編號 | 定義 | 顏色識別 |
| 1 | VBUS | Red（紅色） |
| 2 | D- | White（白色） |
| 3 | D+ | Green（綠色） |
| 4 | GND | Black（黑色） |

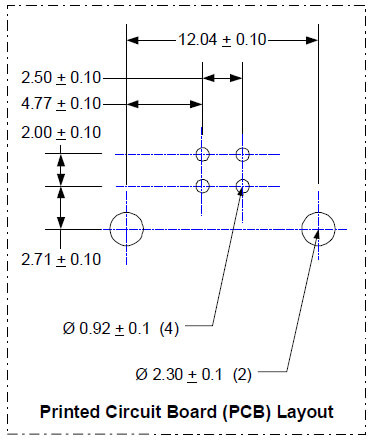

封裝尺寸（單PIN Receptacle）：

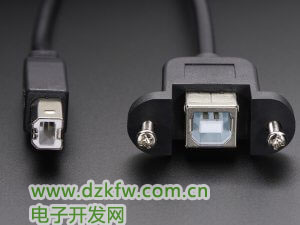

2、B型USB插頭（plug）和B型USB插座（receptacle）

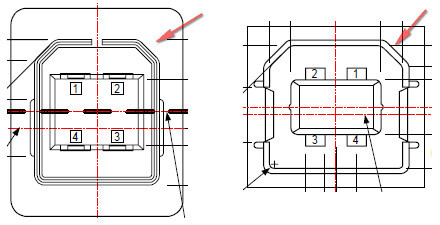

引腳順序（左側為Plug，右側為Receptacle，注意箭頭所指斜口向上，USB端口朝向自己）：
引腳定義、封裝尺寸均與A型USB引腳說明相同。

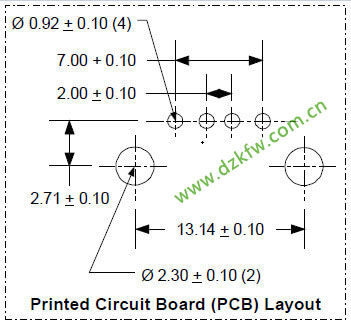

封裝尺寸（單PIN Receptacle）：
3、Mini B型USB插頭（plug）和Mini B型USB插座（receptacle）

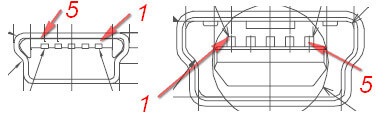

引腳順序（左側為Plug，右側為Receptacle，注意寬邊在上，USB端口朝向自己）：
引腳定義：
| 編號 | 定義 | 顏色識別 |
| 1 | VBUS | Red（紅色） |
| 2 | D- | White（白色） |
| 3 | D+ | Green（綠色） |
| 4 | ID | Not connected（未連接） |
| 5 | GND | Black（黑色） |

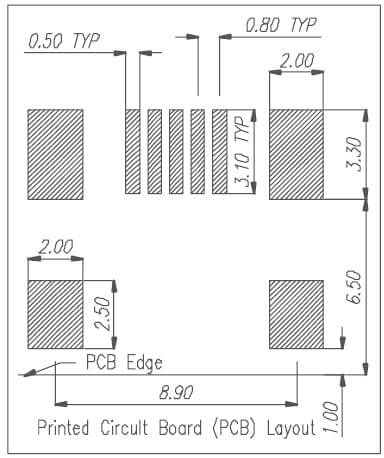

封裝尺寸（Receptacle）：
以上部分為USB 2.0規范內容，下面的Micro USB實際上是在2006年才發布的補充規范，由于該接口定義無法后向支持USB 3.0協議，故仍然歸于USB 2.0協議包。
4、Micro USB插頭和插座
Micro USB補充定義用于蜂窩電話和便攜設備的Micro USB接口，比Mini USB接口更小。其中標準A型和標準B型及Mini-B型都是在USB 2.0規范里定義，2006補充的Micro USB規范定義了，補充了以下定義：
Micro-B plug and receptacle
Micro-AB receptacle
Micro-A plug

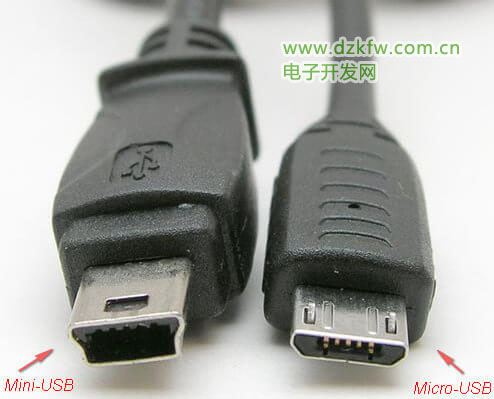

由于該協議文檔極不清晰，相關插圖也是采用貼圖形式，所以不再抓圖介紹，只放兩個實物照片上來看一下（圖片來源:USB MOBILE）：
引腳順序：
Micro-USB（右圖）從左到右：1、2、3、4、5，引腳定義同Mini-USB：1為V+、2為D-、3為D+、4為ID、5為GND。
詳細了解，請參考官方USB 2.0規范文檔，之Micro-USB_1_01.pdf一文，附USB官方網址：http://www.usb.org/。
