絕緣導線載流量計算表


絕緣導線載流量估算
一、一般銅導線載流量導線的安全載流量是根據所允許的線芯最高溫度、冷卻條件、敷設條件來確定的。www.bffzttz.cn
    一般銅導線的安全載流量為5~8A/mm2，鋁導線的安全載流量為3~5A/mm2。
    一般銅導線的安全載流量為5~8A/mm2，鋁導線的安全載流量為3~5A/mm2。如：2.5mm2BVV銅導線安全載流量的推薦值2.5×8A/mm2=20A4mm2BVV銅導線安全載流量的推薦值4×8A/mm2=32A
二、計算銅導線截面積利用銅導線的安全載流量的推薦值5~8A/mm2，計算出所選取銅導線截面積S的上下范圍：S=<I/（5~8）>=0.125I~0.2I（mm2）S-----銅導線截面積（mm2）I-----負載電流（A）
三、功率計算一般負載（也可以成為用電器，如點燈、冰箱等等）分為兩種，一種式電阻性負載，一種是電感性負載。對于電阻性負載的計算公式：P=UI
    對于日光燈負載的計算公式：P=UIcosф，其中日光燈負載的功率因數cosф=0.5。
    不同電感性負載功率因數不同，統一計算家庭用電器時可以將功率因數cosф取0.8。也就是說如果一個家庭所有用電器加上總功率為6000瓦，則最大電流是I=P/Ucosф=6000/220×0.8=34(A)
    但是，一般情況下，家里的電器不可能同時使用，所以加上一個公用系數，公用系數一般0.5。所以，上面的計算應該改寫成
    I=P×公用系數/Ucosф=6000×0.5/220×0.8=17(A)
    也就是說，這個家庭總的電流值為17A。則總閘空氣開關不能使用16A，應該用大于17A的。
估算口訣：
    二點五下乘以九，往上減一順號走。三十五乘三點五，雙雙成組減點五。
    條件有變加折算，高溫九折銅升級。穿管根數二三四，八七六折滿載流。
    說明：
    (1)本節口訣對各種絕緣線(橡皮和塑料絕緣線)的載流量(安全電流)不是直接指出，而是“截面乘上一定的倍數”來表示，通過心算而得。由表53可以看出：倍數隨截面的增大而減小。
   “二點五下乘以九，往上減一順號走”說的是2．5mm’及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2．5mm’導線，載流量為2．5×9＝22．5(A)。從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減l，即4×8、6×7、10×6、16×5、25×4。
   “三十五乘三點五，雙雙成組減點五”，說的是35mm”的導線載流量為截面數的3．5倍，即35×3．5＝122．5(A)。從50mm’及以上的導線，其載流量與截面數之間的倍數關系變為兩個兩個線號成一組，倍數依次減0．5。即50、70mm’導線的載流量為截面數的3倍；95、120mm”導線載流量是其截面積數的2．5倍，依次類推。
   “條件有變加折算，高溫九折銅升級”。上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可；當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣方法算出比鋁線加大一個線號的載流量。如16mm’銅線的載流量，可按25mm2鋁線計算。

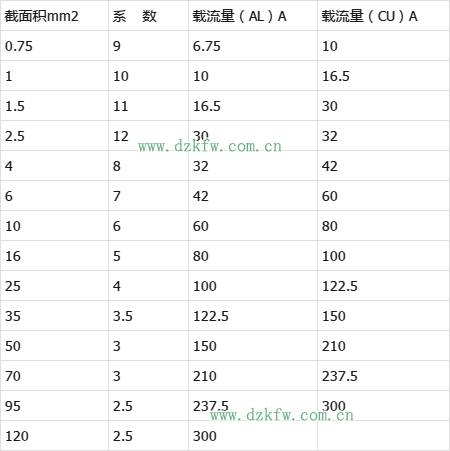

    各規格銅線的負載電流量
    十下五,百上二,二五三五四三界,柒拾玖五兩倍半,銅線升級算.
    解釋一下,就是10平方一下的鋁線,平方毫米數乘以5就可以了,要是銅線呢,就升一個檔,比如2.5平方的銅線,就按4平方計算.一百以上的都是截面積乘以2,二十五平方以下的乘以4,三十五平方以上的乘以3,柒拾和95平方都乘以2.5,這么幾句口訣應該很好記吧,
    說明:只能作為估算,不是很準確。
    另外如果按室內記住電線6平方毫米以下的銅線，每平方電流不超過10A就是安全的，從這個角度講，你可以選擇1.5平方的銅線或2.5平方的鋁線。10米內，導線電流密度6A/平方毫米比較合適，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。從這個角度，如果不是很遠的情況下，你可以選擇4平方銅線或者6平方鋁線。如果真是距離150米供電（不說是不是高樓），一定采用4平方的銅線。
例如：6平方毫米的銅線能負載的最大功率是多少?4平方毫米和2.5平方毫米呢?一般按6A/mm2計算
    6mm2×6=36A36A×220V=7920W
    4×6=2424×220=5280W
    2.5×6=1515×220=3300W在這樣的情況下是可以保證連續使用并安全的。
    空調最大功率4.8KW，最大輸入電流11A，大約需要幾平方的銅線或鋁線？選線口訣(電流和截面)是:
    10下五，100上二；　25.35,四三界；70,95,兩倍半；穿管，溫度八.九折；裸線加一倍；銅線升級算。
    導線規格
    1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240平方毫米。不常用的有：0.5、0.75、300、400、500平方毫米等。
    2.5平的銅線=4平的鋁線
    5×4=20A
    再加上穿管
    20×0.8=16A的電
    也就是說選2.5平的銅線或4平的鋁線，它們再穿管的境況下可帶的16A的電流。用5000w的電器該用幾平方電線國標gb4706.1-1992/1998規定的電線負載電流值（部分）
    銅芯電線:銅芯線截面積允許長期電流
    2.5平方毫米(16A～25A)
    4平方毫米(25A～32A)
    6平方毫米(32A～40A)
    鋁芯電線:鋁芯線截面積允許長期電流
    2.5平方毫米(13A～20A)
    4平方毫米(20A～25A)
    6平方毫米(25A～32A)
    舉例說明：
    1、每臺計算機耗電約為200～300w(約1～1.5a)，那么10臺計算機就需要一條2.5平方毫米的銅芯電線供電，否則可能發生火災。
    2、大3匹空調耗電約為3000w(約14a)，那么1臺空調就需要單獨的一條2.5平方毫米的銅芯電線供電。
    3、現在的住房進線一般是4平方毫米的銅線，因此，同時開啟的家用電器不得超過25a(即5500瓦)，有人將房屋內的電線更換成6平方毫米的銅線是沒有用處的，因為進入電表的電線是4平方毫米的。
    4、早期的住房(15年前)進線一般是2.5平方毫米的鋁線，因此，同時開啟的家用電器不得超過13a(即2800瓦)。
    5、耗電量比較大的家用電器是：空調5a(1.2匹)，電熱水器10a，微波爐4a，電飯煲4a，洗碗機8a，帶烘干功能的洗衣機10a，電開水器4a在電源引起的火災中，有90％是由于接頭發熱造成的，因此所有的接頭均要焊接，不能焊接的接觸器件5～10年必須更換 (比如插座、空氣開關等)。。。。。。。。。。。。。。。。
    國標允許的長期電流
    4平方是25-32A
    6平方是32-40A
    其實這些都是理論安全數值,極限數值還要大于這些的, 2,5平方的銅線允許使用的最大功率是:5500w.4平方的8000w,6平方9000w沒問題的.
    例如：知道家電的用電功率怎么求用多寬的電線？
    家庭電線規格的選用，應根據家用電器的總功率來計算，然后根據不同規格電線的最大載流能力來選取合適的電線電纜。所需載流能力計算應根據下列公式：其中:Imax＝w/u×k
    Imax—為線路需要的最大電流容量，單位A
    W—家用電能總功率，單位W
    U—家用額定電壓，單位V
    k—過電壓的安全系數，數值一般取1.2～1.3
    其實很簡單，以前學過的功率等于電壓乘以電流，算出電流來，為了保證安全再給個余量而已，算出來后，再算需要電線截面積了。
    對于銅線來說，現在裝修都用銅線了，鋁線淘汰了就不說了，電流等于8×(S的0.625次方) S為電線的截面積，單位為平方毫米，就可以求出來截面積了，國家標準也有規定，多大的截面過電流多少，下面列舉一點常用BV、BVV、BVVB型電線在空氣中的最大載流量：
    導體標稱截面允許截流量（A）（mm2）　單芯電纜　二芯電纜　三芯電纜
    1.5　　　　　　　　　                　23　　　　20　　　　18
    2.5　　　　　　　　　                　30　　　　25　　　　21
    4　　　　　　　　　　                　39　　　　33　　　　28
    6　　　　　　　　                　　　50　　　　43　　　　36
    10　　　　　　　　　               　　69　　　　59　　　　51
    根據上面載流能力公式計算出家庭用電的最大需求電流量，然后根據表里不同截面的電線所能承受的最大載流能力來選取恰當的電線。
    如家用總功率為5000W，額定電壓為220V，根據上式計算得電流值為27.24～29.51A，經與上表核對，選用2.5mm2的銅線較為合適。
