會員注冊壓敏電阻的使用一般是并聯在電路中，在兩端的電壓發生急劇變化時，壓敏電阻可能會短路從而將里邊的電流保險絲熔斷掉，一定程度上起到保護作用。壓敏電阻的作用是用于電源出現高壓時起到保護和穩定的作用。
壓敏電阻是一種利用金屬氧化物半導體材料制成，當外加電壓處于擊穿電壓以下時，壓敏電阻呈高阻截止?fàn)顟B(tài)，對電路不起作用，當外加電壓突變超過他的擊穿電壓時，壓敏電阻會迅速導通把保險熔斷從而保護后面的電路不會被燒毀。所以它一般接在市電的入口處。

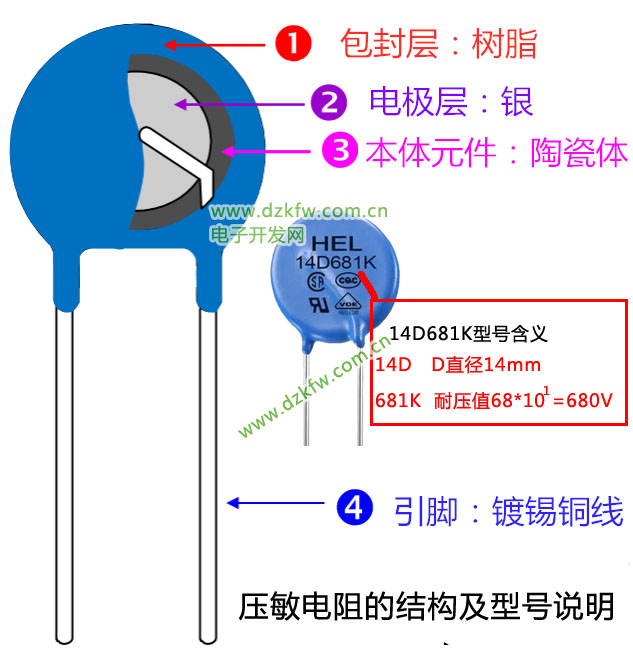

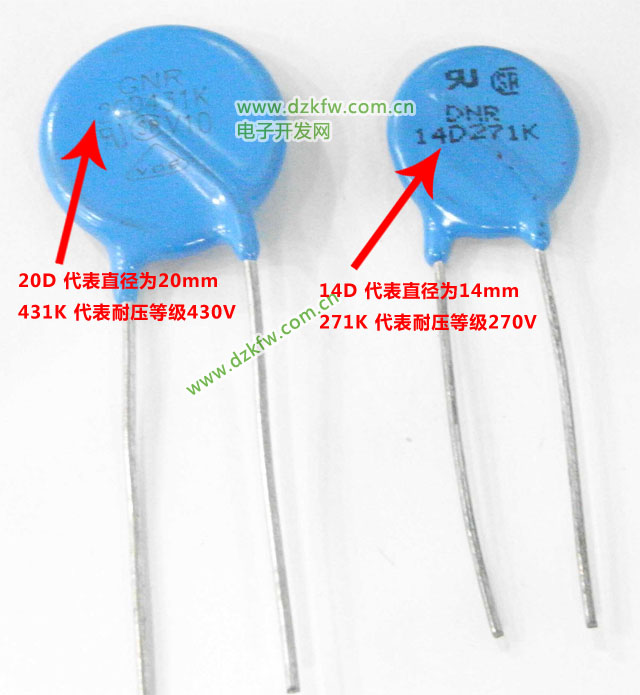

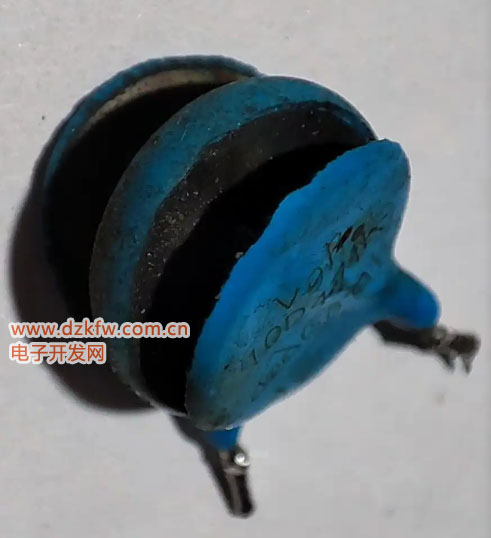

壓敏電阻與電容非常相似，它的上面一般標有14D681K或14D681。14D表示直徑為14mm, 681表示擊穿電壓為680V，壓敏電阻一般損壞的表現為漏電，擊穿，和炸裂等故障。
壓敏電阻常態下阻值為無窮大，所以用萬用表的高阻擋位測量可以判斷其是否正常。
幾百歐姆到幾十兆歐姆之間
壓敏電阻的正常阻值范圍通常在幾百歐姆到幾十兆歐姆之間，具體取決于材料、設計和應用場景。以下是關鍵點解析：
-
常態高阻特性
壓敏電阻在正常工作電壓下呈現高阻態，阻值可達兆歐級（106Ω 以上）。這與其微觀結構相關：氧化鋅晶粒通過高阻晶界層隔離，形成宏觀高阻狀態。 -
動態阻值變化
- 當施加電壓超過閾值（壓敏電壓），阻值會急劇下降至低阻態（甚至接近短路），以吸收浪涌電流。
- 例如，在萬用表測量時，正常阻值應大于 100 kΩ，但并非無窮大。
-
選型與測量注意事項
- 阻值范圍需結合具體應用：高頻電路需關注結電容（幾百至幾千皮法），避免漏電流影響。
- 測試時需注意靜態電容和漏電流可能對測量結果產生干擾。
如需深入理解壓敏電阻的伏安特性或氧化鋅晶粒結構，可進一步研究其非線性保護機制。
