會員注冊一、常見的電子元器件的分類
(1)、電阻類(Res):電子學符號R
貼片電阻

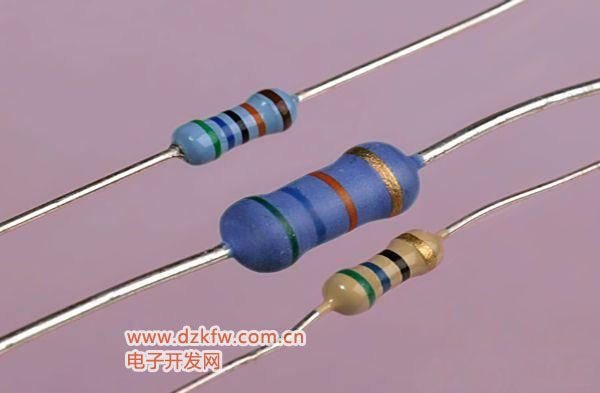

色環電阻

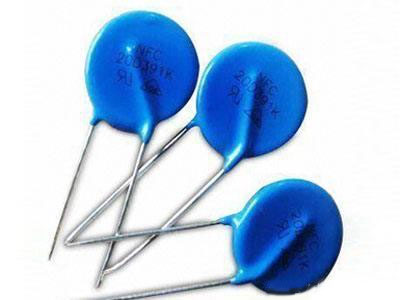

壓敏電阻
溫敏電阻
(2)、電容類(Cap):電子學符號C

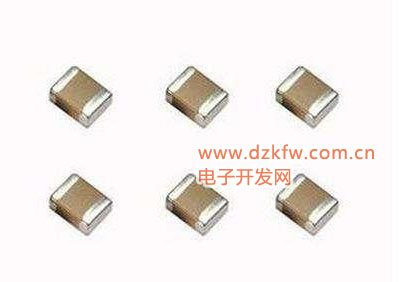

貼片電容

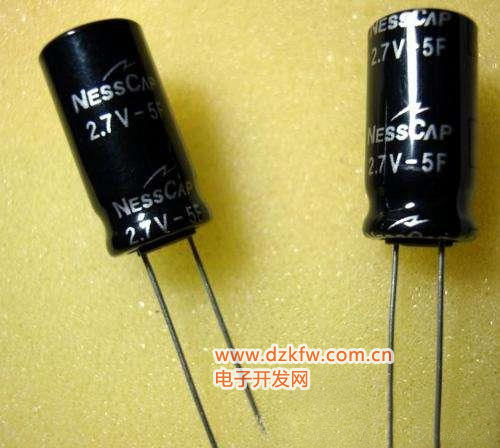

直插式鋁電解電容

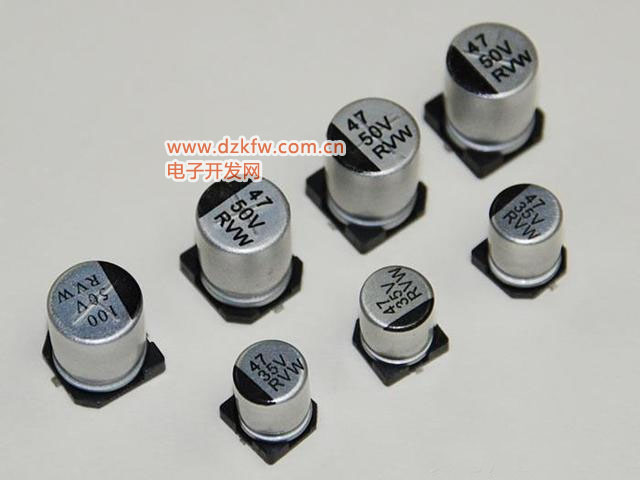

貼片式電解電容

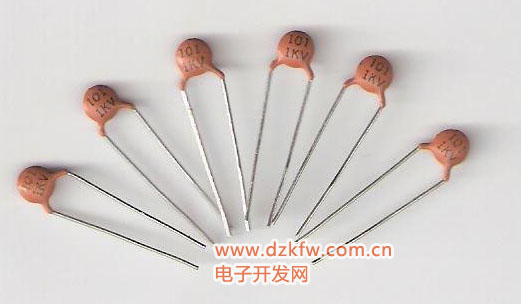

磁片電容

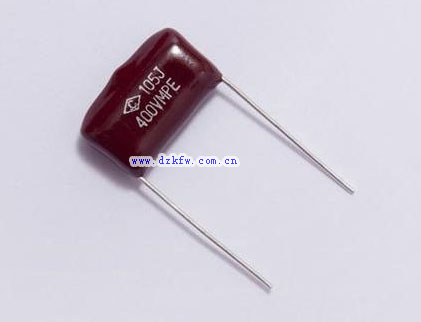

聚酯電容
鉭電容
(3)、電感類(IND):電子學符號L
貼片疊層電感

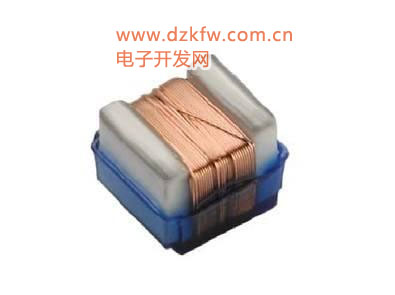

貼片繞線電感

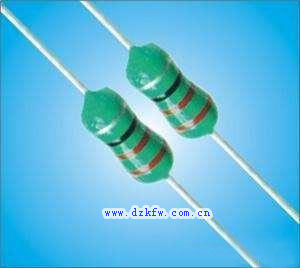

色環電感

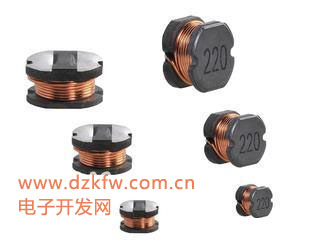

繞線電感
(4)、二極管(DIO):電子學符號D

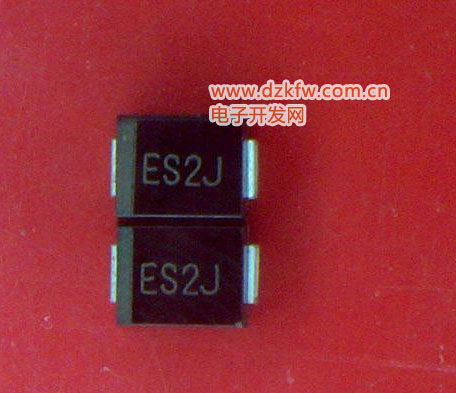

貼片二極管

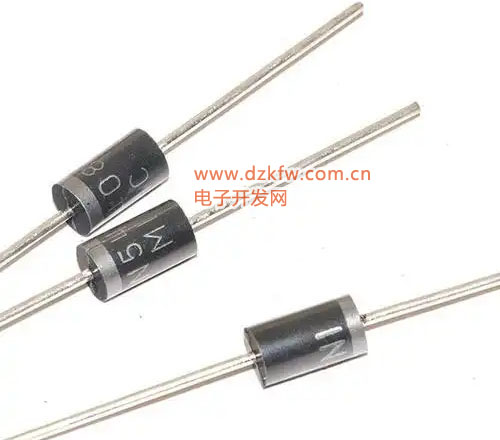

硅二極管
鍺二極管

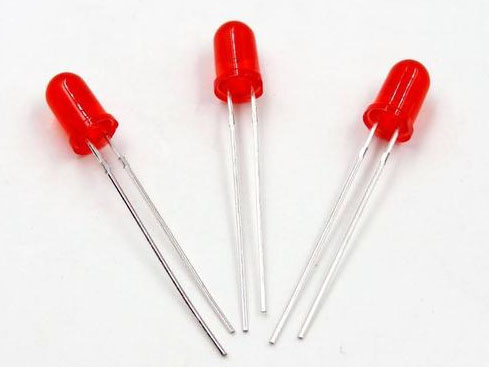

發光二極管
(5)、三極管(TRA):電子學符號Q§TR
(6)、開關(KEY): 電子學符號SW

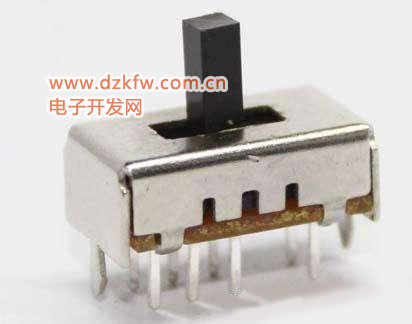

撥檔開關
按鍵開關
(7)、集成電路(IC):電子學符號U
QFP
PLCC
SOP
BGA

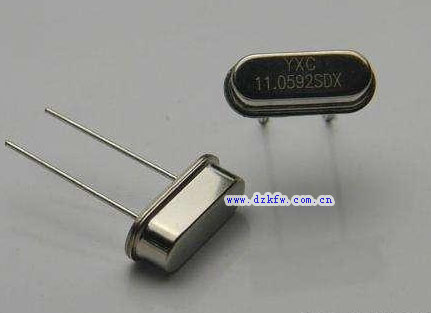

(8)、晶振(CRYSTAL):電子學符號Y

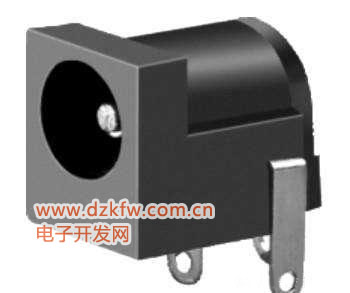

(9)、插座(JACK): 電子學符號J
(10)、光電耦合器(OPTO)
(11)、變壓器
(12)、FUSE(保險管)
二、常用的電子元件單位及換算
(1)、電阻:
基本單位:歐姆 符號:Ω
常用單位:千歐 符號:KΩ
兆歐 符號:MΩ
換算關系:1MΩ＝1000KΩ=1000000Ω
(2)、電容:
基本單位:法拉 符號:F
常用單位: 毫法 符號:mF
微法 符號:μF
納法 符號:nF
皮法 符號:pF
換算關系: 1F＝1×103mF=1×106μF＝1×109nF ＝1×1012pF
(3)、電感:
基本單位: 亨利 符號:H
常用單位: 毫亨 符號:mH
微亨 符號:uH
納亨 符號:nH
換算關系: 1H=1×103mH=1×106μH=1×109nH
三、常見元件在PCB板上的絲印
(1)、貼片電阻的絲印

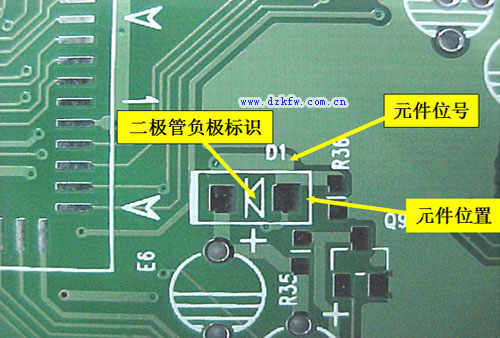

(2)、二極管的絲印
(3)、貼片三極管絲印圖

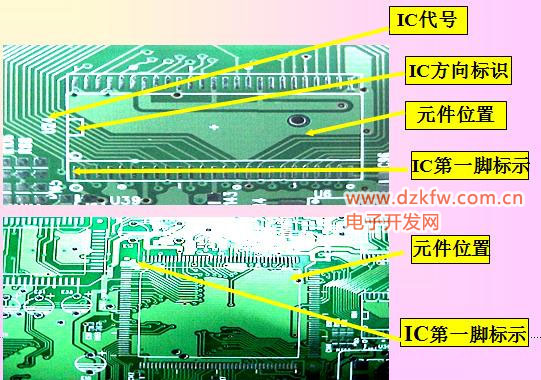

(4)、貼片IC的絲印

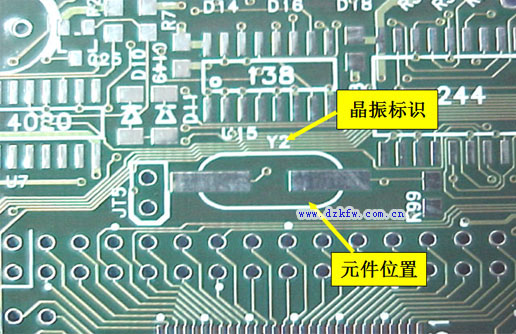

(5)、晶振的絲印
