會員注冊電子元件基礎之三極管靜態工作點
我們都知道，三極管的工作狀態有三個，截止區，放大區，飽和區。那么三極管工作在什么工作狀態是由什么決定的呢？是由基極電流（Ib）來決定的，和其他因素完全沒有關系。
如果Ib = 0，則三極管工作在截止區。
如果0 《 Ib &TImes;β《飽和電流，則三極管工作在放大區。
如果 飽和電流
雖然說三極管的工作狀態是由基極電流決定的，但是能夠影響基極電流的因素就有幾個，其中最重要的就是靜態工作點。
在放大電路中，當有信號輸入時，交流量與直流量共存。那什么是三極管的靜態工作點呢？三極管靜態工作點就是輸入信號為零時，電路處于直流工作狀態，這些電流、電壓的數值可用BJT 特性曲線上一個確定的點表示，該點習慣上稱為靜態工作點Q。用我們的大俗話就是三極管處于靜態工作狀態的時候的基極電流。就是當沒有交流信號輸入到基極的時候，三極管的基極電流。
靜態工作點是怎樣影響三極管的呢？ 靜態工作點直接就會影響三極管的基極電流， 從而影響三極管工作在什么區域。 如果靜態工作點靠近飽和區， 那么就很有可能部分的交流信號進入飽和區，沒有進行放大， 造成飽和失真。 如果靜態工作點靠近截止區， 那么也很有可能有部分的交流信號進入截止區， 造成截止失真。
那什么因素會影響靜態工作點呢？ 影響靜態工作點的因素有很多， 最突出的兩個就是偏置電阻和溫度。 如果偏置電阻過大， 那么造成基極電流較小， 靜態工作點比較靠近截止區。 如果偏置電阻過小，那么造成基極電流較大， 靜態工作點比較靠近飽和區。 所以偏置電阻的選擇很重要， 另外的一個重要因素是溫度。 大家都知道， 溫度的升高會造成半導體器件的導電性能增強， 對于三極管來講， 就是放大倍數的增加。 所以也就產生了，很多種的抑制靜態工作點漂移的電路了。
電子元件基礎—MOS管
平時在實驗室常用的器件還是三極管相對較多，對MOS管用得甚少，今年11月份雨滴科技有限公司寄來了六套STM32 DEMO_V1.2評估板，板子上面就有幾顆MOS管，為了更好認識MOS管，在課本和網上查了許多資料，現在整理出來給大家分享。
由于水平有限在這兒我們只談應用不談原理。我們知道MOS管有P溝道和N溝道之分，給出一個MOS的電路符號，你是怎么判斷它是N溝道，還是P溝道？下面我們就來看圖1這顆MOS管電路符號。
圖1
請問：哪個腳是S（源極）、哪個腳是G（柵極）哪個腳是D（漏極）？D和S，是N溝道還是P溝道MOS？1腳和3腳之間存在一個二極管，這個二極管有什么作用？如果接入電路，一般哪個接輸入哪個接輸出？

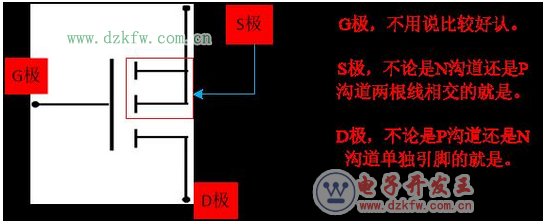

MOS三個極怎么判斷
圖2

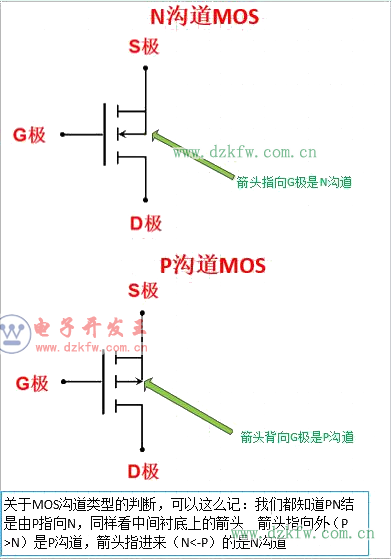

它們是N溝道還是P溝道
圖3
