會員注冊 肖特基二極管自從替代傳統的普通的二極管后受到了用戶的的青睞和喜歡，但是有些時候也會有傻傻分不肖的時候，肖特基二極管和場效應管有什么區別？
肖特基二極管是二極管，特點是低功耗、超高速、反向恢復時間極短、正向壓降小，適合做整流電路；場效應管是三極管，特點是輸入阻抗高、噪聲小、功耗低、漏電流小，開關特性好，適合做放大電路或開關電路。
二極管與三極管完全是2種類型，不能相比，但同屬電子元件類。
肖特基二極管和普通二極管或場效應管的外觀還是多少有點相似的，用戶在使用時會有所困惑也是難免的
如何區分場效應管和肖特基二極管
什么是場效應管
場效應管是場效應晶體管的簡稱，應為縮寫為FET。場效應管通常分為兩類：1）JFET和MOSFET。這兩類場效應管都是壓控型的器件。場效應管有三個電極，分別為：柵極G、漏極D和源極S。目前MOSFET應用廣泛，JFET相對較少。MOSFET可以分為NMOS和PMOS，下圖是PMOS的結構圖、NMOS和MOSFET的電路符號圖。

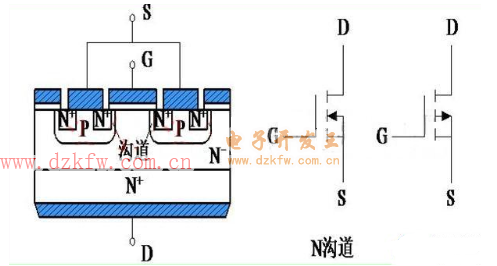

PMOS的結構是這樣的： 在N型硅襯底上做了兩個P型半導體的P+區，這兩個區分別叫做源極S和漏極D，在N型半導體的絕緣層上引出柵極G。NMOS的實物圖和引腳分布如下圖所示。

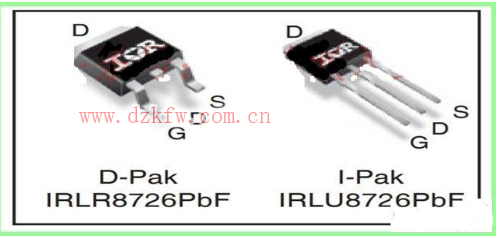

什么是肖特基二極管
肖特基二極管又叫勢壘二極管，是由金屬和半導體接觸形成的二極管，其特點為：
反向恢復時間非常短，為ns級別；
正向導通壓降非常低：為0.3-0.5V左右；
漏電流較大、反向擊穿電壓比較低；

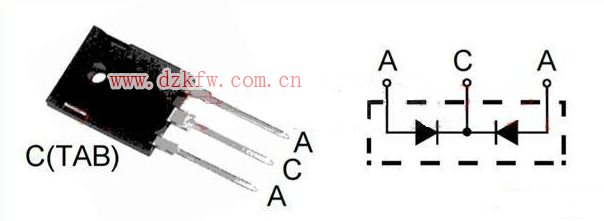

通常用在低壓開關電源中，以肖特基二極管MBR30100為例，其實物圖和結構圖如下圖所示。
該肖特基二極管有三個電極，其中一個公共端是陰極，由兩個二極管共陰極構成。
關于場效應管的反向并接的二極管的問題?
有些場效應管的規格書里原理圖上標有一個穩壓管符號，為了搞清楚其中的真正情況，我們抽取了幾種有該二極管符號的樣品進行檢測試驗，發現有以下兩種情況：
1.實際是本體的寄生二極管；2集成的肖特基二極管
前一種情況，估計是做文件時直接將其他文件中的圖形復制過來所致。?關于該本體二級管的特性，在規格書中應該有規格說明的。但請大家注意，是二極管而不是穩壓管，不要被穩壓管的圖形搞暈了。
第二種情況，注意，是肖特基二極管，圖中標注的符號也不對。有些元件有這樣集成的情況，且在其參數表中一定有相關方面的參數說明，即：肖特基二極管的電壓電流參數，大家在識別元件時應該注意相關的參數
另外還有一種可能，那就是標示的場效應管擊穿區的穩壓管特征。
當然，作為生產廠商，他們對場效應管的這種特性是不會做任何保障承諾的。所以規格書中一般沒有其特性的說明和參數表。元件實際使用時也不能工作在該區域。
只是，對于不同廠商，元件的耐受能力是不同的，有些原件在超過擊穿電壓后，很容易就損壞了，而有些元件，可以耐受較高的擊穿電流的沖擊，而這，也在一些場合，決定了元件質量在用戶心中的感覺。
表，并且，要注意和本體二極管參數的區別。如果無誤，則說明確有并聯的二極管，否則是圖形錯誤。
