會員注冊一般家用的甲類功放，具有的6 W 的功率輸出．足以滿足音樂欣賞的要求．前提是聽音面積不能太大．另外音箱要有較好的靈敏度，從降低制作成本、減小功耗、提高可靠性的角度考慮．需要選擇一種結構簡單，功耗相對較低的線路。
PASS ZEN 系列放大器具有結構簡單，音質好等突出優點。PASS ZEN1放大器比PASS ZEN4，A5等放大器輸出功率小得多．電路非常簡潔，且靜態功耗也小得多．由于PASS ZEN1采用電容作耦合輸出，可避免直流輸出對揚聲器造成的損壞，所以制作時可省去揚聲器保護電路；不必擔心電容輸出放大器的低頻下潛問題，從實際測試和聽音情況看，聲音在20-20000Hz范圍內比較平坦，同時由于采用VMOS放大管，音色酷似電子管放大器。
PASS ZEN1放大器原理圖如圖1所示，從電路上可以看出ZEN1是一級恒流源負載的放大電路，利用IRFP9240作為恒流管，工作在甲類放大狀態。由于原理圖中所標注型號MOS管較難購買到，實際制作時本機選用代用管。其中MSA92用A1013代替，IRFP9240用IRFP9640代替，IRFP140用IRFP640代替，當然也可選取類似VMOS管做替代實驗，但由于腳位及開啟電壓差別過大，不應用K系列與J系列場效應管。
下面就制作過程中的幾個關鍵問題做介紹。
(1)電源電路
由于PASS ZEN1放大器工作在單端甲類狀態，雙通道工作時，靜態電流約為4 A，如采用單只變壓器供電，變壓器容量與次級線徑均要較大，否則采用每聲道獨立供電是個不錯的選擇。本機采用1只500W 環牛為雙聲道供電；由于靜態電流較大，整流橋的容量、品質一定要有保證，雙聲道供電應選用50A整流橋，否則壓降過大，整流橋嚴重發熱，甚至燒毀，應保證供電電壓在34 V左右；同時由于電源電路負載較重，濾波電容一定要有足夠的容量，否則可能引發交流聲，如在不采用穩壓供電情況下難以消除交流聲，可采用簡單的RC濾波形式，效果也很好，此時R應采用阻值在0.1 Ω 以下的電阻，并采用多階濾波形式。
(2)放大電路調試
PASS ZEN1的靜態工作電流由R1設定，適當加大R1可進一步降低功耗，但同時機器的最大輸出功率也有所下降。在散熱片面積偏小情況下，可利用上述方法折中，但一般不建議這樣做。
在電路連接無誤情況下，給機器加電，測量Q1的S，D腳間電壓，并調整P1，使得S，D間電壓為供電電壓的一半。
(3)機器音色的調校
對本放大器音色影響較大的器件， 主要是IRFP140及輸出電容C3，C4，電容應盡量選取音頻專用電容器，同時也可使用1支6800 uF并聯1支1 uF CBB電容代替C3，C4。
(4)機器的散熱與功率管的固定
由于甲類機器發熱量很大，應采用大型外置散熱器或強制風冷。功率管可直接固定在散熱片上，由于散熱片溫度很高，電路板應距離散熱片稍遠，通過導線聯接功率管。

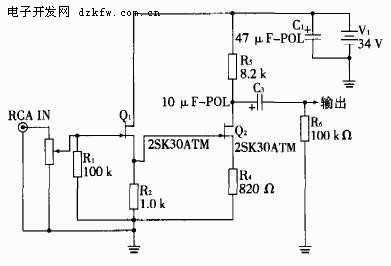

PASS ZEN1是一部增益較小的純后級，需連接前級放大器才可駁接CD等播放器。若無前級，可利用節型場效應管2SK30自制一部前級。由于2SK30屬于耗盡型場效應管，偏置電路變得簡單，考慮到利用PASS ZEN1的電源。實際使用的前級放大器原理圖如圖2。
圖2 2SK30前級原理圖
注意，在不使用2SK30前級時，由于信號采用反相放大，應按圖1所示連接揚聲器，但在加入2SK30后，由于2SK30同樣構成一個反相放大器，圖1所示揚聲器的連接相位應顛倒。
至此，一部有濃郁電子管音色的單端場效應管放大器制作完畢，電路簡潔，音色均衡，解析力也相當不錯。
