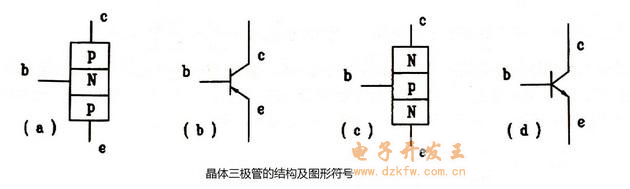

會員注冊其構成有兩種型號：一種是PNP型三極管，如下圖(a)是PNP型三極管的結構圖，(b)是它的圖形符號，另一種是NPN型三極管，圖(c)是它的結構圖，(d)是它的圖形符號。
三極管b、c、e三個電極中：b極成為基極，c極稱為集電極，e極成為發射極。
為了使三極管具有放大作用，在制造時，常使基區厚度極薄，（幾微米到十幾微米）發射區較小，而且其摻入雜質的濃度比基區和集電區的雜質濃度大很多，便于電子擴散出來。另外，當三極管介入電路中時，一般將“c-b”結（發射結）結成正向工作狀態（又稱“正向偏置”或簡稱“正偏”）；而將“c-b”結（集電結）結成反向工作狀態（又稱“反向偏置”或“反偏”）。
