會員注冊隨著光電耦合器的日益穩定且普遍的情況下，市場上出現了許許多多、各式各樣的光耦，因此山寨牌的光耦也浮現出來了，為了讓廣大的消費者能買到好的光耦，億光代理商超毅電子跟大家講解一下如何檢查光耦的好壞：
判斷光耦的好壞，可在路測量其內部二極管和三極管的正反向電阻來確定。更可靠的檢測方法是以下三種。
1、比較法拆下懷疑有問題的光耦，用萬用表測量其內部二極管、三極管的正反向電阻值，用其與好的光耦對應腳的測量值進行比較，若阻值相差較大，則說明光耦已損壞。

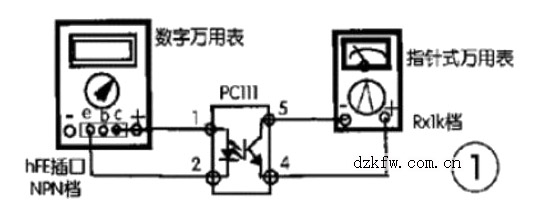

2、數字萬用表檢測法下面以EL817光耦檢測為例來說明數字萬用表檢測的方法，檢測電路如圖1所示。檢測時將光耦內接二極管的＋端{1}腳和－端{2}腳分別插入數字萬用表的Ｈfe 的ｃ、ｅ插孔內，此時數字萬用表應置于NPN擋；然后將光耦內接光電三極管C極{5}腳接指針式萬用表的黑表筆，e極{4}腳接紅表筆，并將指針式萬用表撥在RX1k擋。這樣就能通過指針式萬用表指針的偏轉角度——實際上是光電流的變化，來判斷光耦的情況。指針向右偏轉角度越大，說明光耦的光電轉換效率越高，即傳輸比越高，反之越低；若表針不動，則說明光耦已損壞。

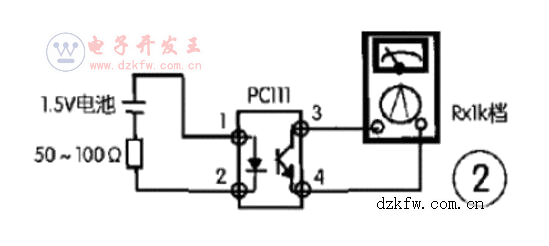

3、光電效應判斷法仍以EL817光耦合器的檢測為例，檢測電路如圖2所示。將萬用表置于RX1k電阻擋，兩表筆分別接在光耦的輸出端{4}、{5}腳；然后用一節1.5v的電池與一只50～100Ω的電阻串接后，電池的正極端接EL817的{1}腳，負極端碰接{2}腳，或者正極端碰接{1}腳，負極端接{2}腳，這時觀察接在輸出端萬用表的指針偏轉情況。如果指針擺動，說明光耦是好的，如果不擺動，則說明光耦已損壞。萬用表指針擺動偏轉角度越大，表明光電轉換靈敏度越高。
耦合器以光為媒介傳輸電信號。它對輸入、輸出電信號有良好的隔離作用，所以，它在各種電路中得到廣泛的應用。目前它已成為種類最多、用途最廣的光電器件之一。光耦合器一般由三部分組成：光的發射、光的接收及信號放大。輸入的電信號驅動發光二極管（LED），使之發出一定波長的光，被光探測器接收而產生光電流，再經過進一步放大后輸出。這就完成了電—光—電的轉換，從而起到輸入、輸出、隔離的作用。由于光耦合器輸入輸出間互相隔離，電信號傳輸具有單向性等特點，因而具有良好的電絕緣能力和抗干擾能力。所以，它在長線傳輸信息中作為終端隔離元件可以大大提高信噪比。在計算機數字通信及實時控制中作為信號隔離的接口器件，可以大大提高計算機工作的可靠性。又由于光耦合器的輸入端屬于電流型工作的低阻元件，因而具有很強的共模抑制能力。
光耦工作特性1、共模抑制比很高
在光電耦合器內部，由于發光管和受光器之間的耦合電容很小（2pF以內）所以共模輸入電壓通過極間耦合電容對輸出電流的影響很小，因而共模抑制比很高。
2、輸出特性
光電耦合器的輸出特性是指在一定的發光電流IF下，光敏管所加偏置電壓VCE與輸出電流IC之間的關系，當IF=0時，發光二極管不發光，此時的光敏晶體管集電極輸出電流稱為暗電流，一般很小。當IF》0時，在一定的IF作用下，所對應的IC基本上與VCE無關。IC與IF之間的變化成線性關系，用半導體管特性圖示儀測出的光電耦合器的輸出特性與普通晶體三極管輸出特性相似。
3、光電耦合器可作為線性耦合器使用
在發光二極管上提供一個偏置電流，再把信號電壓通過電阻耦合到發光二極管上，這樣光電晶體管接收到的是在偏置電流上增、減變化的光信號，其輸出電流將隨輸入的信號電壓作線性變化。光電耦合器也可工作于開關狀態，傳輸脈沖信號。在傳輸脈沖信號時，輸入信號和輸出信號之間存在一定的延遲時間，不同結構的光電耦合器輸入、輸出延遲時間相差很大。
光耦的作用（1） 在邏輯電路上的應用
光電耦合器可以構成各種邏輯電路，由于光電耦合器的抗干擾性能和隔離性能比晶體管好，因此，由它構成的邏輯電路更可靠。
（2） 作為固體開關應用
在開關電路中，往往要求控制電路和開關之間要有很好的電隔離，對于一般的電子開關來說是很難做到的，但用光電耦合器卻很容易實現。
（3） 在觸發電路上的應用
將光電耦合器用于雙穩態輸出電路，由于可以把發光二極管分別串入兩管發射極回路，可有效地解決輸出與負載隔離地問題。
（4） 在脈沖放大電路中的應用
光電耦合器應用于數字電路，可以將脈沖信號進行放大。
（5） 在線性電路上的應用
線性光電耦合器應用于線性電路中，具有較高地線性度以及優良地電隔離性能。
（6） 特殊場合的應用
光電耦合器還可應用于高壓控制，取代變壓器，代替觸點繼電器以及用于A/D電路等多種場合。
