會員注冊兩種二極管都是單向導電，可 用于整流場合。區別是普通硅二極管的耐壓可以做得較高，但是它的恢復速度低，只能用在低頻的整流上，如果是高頻的就會因為無法快速恢復而發生反向漏電，最 后導致管子嚴重發熱燒毀;肖特基二極管的耐壓能常較低，但是它的恢復速度快，可以用在高頻場合，故開關電源采用此種二極管作為整流輸出用，盡管如此，開關 電源上的整流管溫度還是很高的。
快恢復二極管是指反向恢復時間很短的二極管（5us以下），工藝上多采用摻金措施，結構上有采用PN結 型結構，有的采用改進的PIN結構。其正向壓降高于普通二極管（1-2V），反向耐壓多在1200V以下。從性能上可分為快恢復和超快恢復兩個等級。
前者 反向恢復時間為數百納秒或更長，后者則在100納秒以下。 肖特基二極管是以金屬和半導體接觸形成的勢壘為基礎的二極管，簡稱肖特基二極管（Schottky Barrier Diode），具有正向壓降低（0.4--0.5V）、反向恢復時間很短（10-40納秒），而且反向漏電流較大，耐壓低，一般低于150V，多用于低電 壓場合。 這兩種管子通常用于開關電源。
肖特基二極管和快恢復二極管區別：
肖特基二極管與普通二極管都是單向導電，可用于整流電路中。
肖特基二極管與普通二極管的區別主要是普通二極管的耐壓可以做得較高，但是它的恢復速度低，只能用在低頻的整流上，如果是高頻的就會因為無法快速恢復而發生反向漏電，最后導致管子嚴重發熱燒毀；
肖特基二極管的耐壓能常較低，但是它的恢復速度快，可以用在高頻場合，故開關電源采用此種二極管作為整流輸出用，盡管如此，開關電源上的整流管溫度還是很高的。
前者的恢復時間比后者小一百倍左右，前者的反向恢復時間大約為幾納秒~！ 前者的優點還有低功耗，大電流，超高速~！電氣特性當然都是二極管阿~！快恢復二極管在制造工藝上采用摻金，單純的擴散等工藝，可獲得較高的開關速度，同 時也能得到較高的耐壓。目前快恢復二極管主要應用在逆變電源中做整流元件。

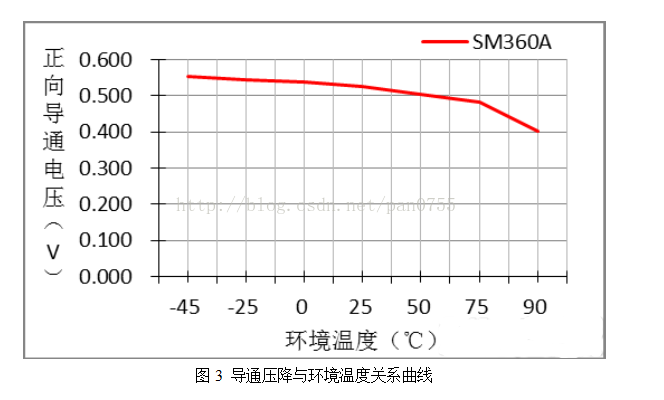

普通二極管伏安特性和肖特基二極管電壓電流特性

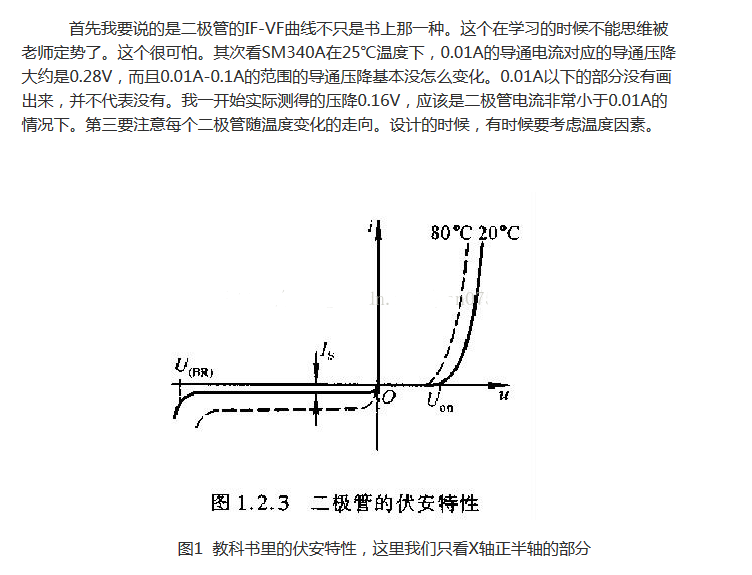

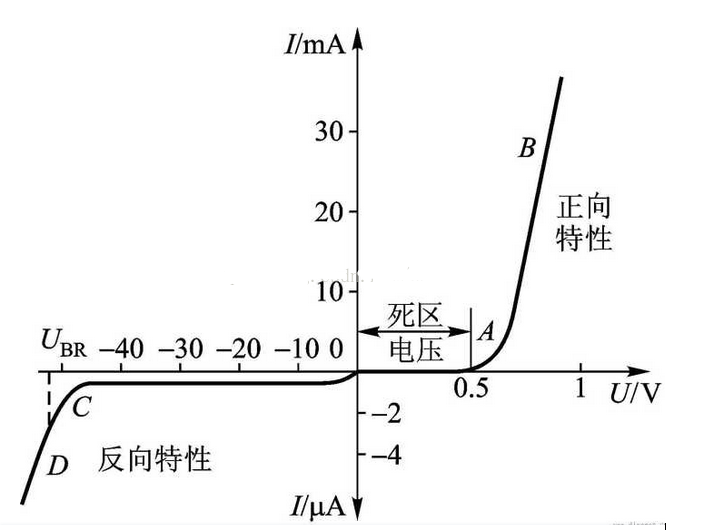

普通二極管的伏安特性如下圖：

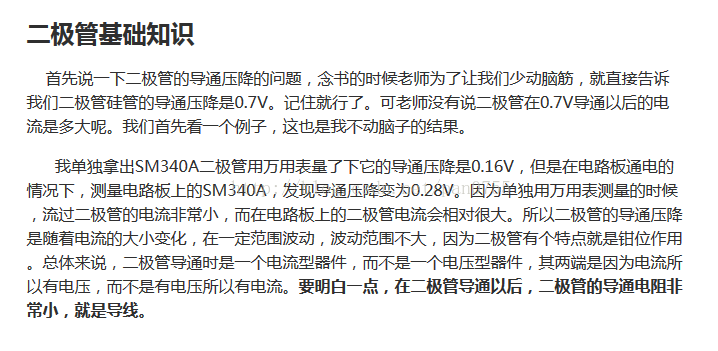

1、普通二極管在電流流過時，會產生約0.7-1.7伏特的電壓降，不過肖特基二極管的電壓降只有0.15-0.45伏特，因此可以提升系統的效率。
2、肖特基二極管是利用金屬-半導體接面作為肖特基勢壘，以產生整流的效果，和普通二極管中由半導體-半導體接面產生的P-N接面不同。
3、肖特基勢壘的特性使得肖特基二極管的導通電壓降較低，而且可以提高切換的速度。
4、二極管由流過正向電流的導通狀態，切換到不導通狀態所需的時間。普通二極管的反向恢復時間大約是數百nS，若是高速二極管則會低于一百nS，肖特基二極管沒有反向恢復時間，因此小信號的肖特基二極管切換時間約為數十pS，特殊的大容量肖特基二極管切換時間也才數十pS。由于普通二極管在反向恢復時間內會因反向電流而造成EMI噪聲。肖特基二極管可以立即切換，沒有反向恢復時間及反相電流的問題。
肖特基二極管是以其發明人肖特基博士（Schottky）命名的，SBD是肖特基勢壘二極管（SchottkyBarrierDiode，縮寫成SBD）的簡稱。SBD不是利用P型半導體與N型半導體接觸形成PN結原理制作的，而是利用金屬與半導體接觸形成的金屬－半導體結原理制作的。因此，SBD也稱為金屬－半導體（接觸）二極管或表面勢壘二極管，它是一種熱載流子二極管。

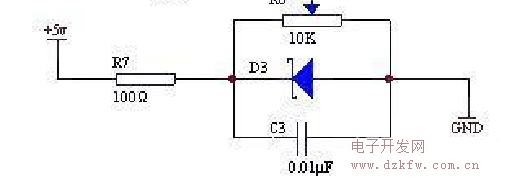

下面為肖特基二極管：
