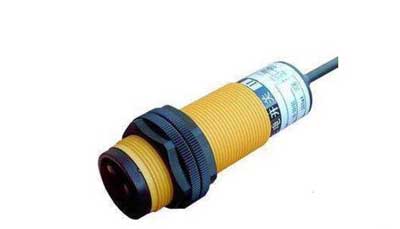

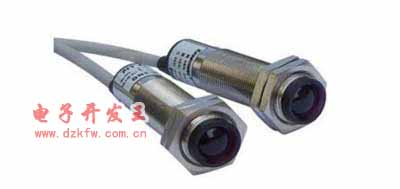

光電開關簡介

光電開關(光電傳感器)是光電接近開關的簡稱，它是利用被檢測物對光束的遮擋或反射，由同步回路接通電路，從而檢測物體的有無。物體不限于金屬，所有能反射光線(或者對光線有遮擋作用)的物體均可以被檢測。光電開關將輸入電流在發射器上轉換為光信號射出，接收器再根據接收到的光線的強弱或有無對目標物體進行探測。安防系統中常見的光電開關煙霧報警器，工業中經常用它來計數機械臂的運動次數。

光電開關工作原理

右圖所示是反射式光電開關的工作原理框圖。圖中，由振蕩回路產生的調制脈沖經反射電路后，然后用數字積分光電開關或RC積分方式排除干擾，最后經延時(或不延時)觸發驅動器輸出光電開關控制信號。

利用光學元件，在傳播媒介中間使光束發生變化;利用光束來反射物體;使光束發射經過長距離后瞬間返回。光電開關是由發射器、接收器和檢測電路三部分組成。發射器對準目標發射光束，發射的光束一般來源于發光二極管(LED)和激光二極管。光束不間斷地發射，或者改變脈沖寬度。受脈沖調制的光束輻射強度在發射中經過多次選擇，朝著目標不間接地運行。接收器有光電二極管或光電三極管組成。在接收器的前面，裝有光學元件如透鏡和光圈等。在其后面的是檢測電路，它能濾出有效信號和應用該信號。

光電開關應用

光電開關已被用作物位檢測、液位控制、產品計數、寬度判別、速度檢測、定長剪切、孔洞識別、信號延時、自動門傳感、色標檢出、沖床和剪切機以及安全防護等諸多領域。此外，利用紅外線的隱蔽性，還可在銀行、倉庫、商店、辦公室以及其它需要的場合作為防盜警戒之用。

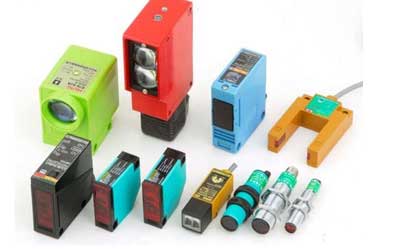

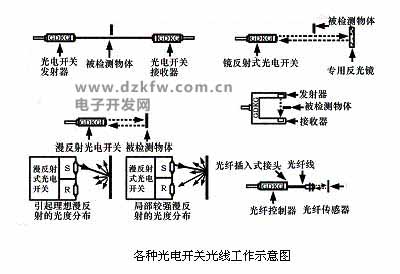

常用的紅外線光電開關，是利用物體對近紅外線光束的反射原理，由同步回路感應反射回來的光的強弱而檢測物體的存在與否來實現功能的，光電傳感器首先發出紅外線光束到達或透過物體或鏡面對紅外線光束進行反射，光電傳感器接收反射回來的光束，根據光束的強弱判斷物體的存在。紅外光電開關的種類也非常的多，一般來說有鏡反射式光電開關、漫反射式、槽式、對射式、光纖式等幾個主要種類。光電開關快易優自動化選型有收錄。

在不同的場合使用不同的光電開關，例如在電磁振動供料器上經常使用光纖式光電開關，在間歇式包裝機包裝膜的供送中經常使用漫反射式光電開關，在連續式高速包裝機中經常使用槽式光電開關。

光電開關使用說明

塑料或金屬外殼，有圓柱形、方形、叉型、玻璃或塑料光纖等直射系統檢測距離長，最大100m，檢測不透明物體準確、可靠，抗惡劣條件好(灰塵、散射光導)反射系統檢測距離中等，最大15m，易于安裝，檢測不透明物體或非反射性透明物體;極性反射系統可以檢測反射物體漫射系統檢測距離短，最大2m，取決于物體的反射系數，安裝及設置簡單，可檢測透明、反射或半透明的物體，需要潔凈的環境帶背景抑制功能的漫射系統對背景物體不敏感，檢測距離與物體的顏色無關繼電器或固態輸出兩種方式，還有模擬量(4-20mA)輸出的專用系列產品可選擇的功能：時間延遲、分離放大器、靈敏度調節等三種接線方式：螺絲端子、插接件、電纜引線，最高防護等級為IP67Design18市場上最廣泛使用的標準，第一代Ø18且具備背景抑制功能。

步驟/方法

1、自身調節。繞線機光電開關在使用之初請先檢查開關本身是否完好，外觀是否完好等。

2、避開遮擋物時EL130光電開關使用時，對于一些貨物如帶色貨物、反射性較弱的貨物、小件間間隙較大的貨物、透明貨物或在陽光或鹵光照射環境下，光電開關就會有不起作用的現象，那是因為光線被干憂了。

3、高度調節時碼盤上面另外一個ITR8402-A槽寬6mm的槽型光電開關感測不到貨物時，可適當修正光電開關方向，使其直射貨物中心;如不見效，可打開光電開關外殼調整感測距離，順時針方向調節靈敏度旋鈕，順時針方向旋轉，直至達到可靠感測到為止。

4、方向調節，光電開關感測到貨物或電機轉盤以外時，可逆時針調節靈敏度旋鈕，逆時針方向向旋轉，直至達到感測不到外物為止，再后是值得注意的地方是嚴禁帶電操作!

耐高溫光電開關特性

(1)智能感知工作狀態的穩定性，它自帶的工作區指示功能具有自診斷特點;

(2)智能感知其他光電開關，具有強勁的抗干擾功能，工作穩定不波動;

(3)可隨時接收遠程的計算機等工具的檢測或中斷命令，內外聯合診斷讓其安全有保障;

(4)反應迅速，高速光電開關的響應速度可達到0.1ms，高速移動的小物體也難逃它的法眼，工作質量高;

(5)外形輕巧，安裝簡便，還具有可靠的短路保護功能;

(6)能耐得住200-300度的高溫，壽命持久，環保節能。

耐高溫光電開關使用

(1)使用前，要檢查一下光電開關的零件是否完整，查漏補缺;

(2)做好對被檢測物體的分門別類，要知道不同物體對光的反射和折射程度是不一樣的，所以分類后的被檢測物能相應地提高工作效率;

(3)調整光纖的高度，旋轉設備左端的方向按鈕順時針調節至合適位置;

(4)在調節設備方向時切記要做好斷電工作，以免造成不必要的禍患。

綜上，如果你想購買耐高溫光電開關，請充分考慮工業環境中復雜的電磁輻射影響，選擇優質的光電開關品牌，以確保傳感器可以在惡劣環境中也可以穩定使用。
